পণ্যের বিবরণ:
প্রদান:
|
| বর্তমান পরিসীমা: | 0.5 ~ 630A | আউটপুট: | 0-500mA / 0.333V (এসি) |
|---|---|---|---|
| শ্রেণী: | 0.2,0.5,1.0 | অভ্যন্তরীণ উইন্ডো: | 8.0 - 32.0 মিমি |
| নির্মাণ: | টাই | স্বনির্ধারিত: | "হ্যাঁ" |
| লক্ষণীয় করা: | স্প্লিট কোর সিটি,স্প্লিট কোর টাইপ কারেন্ট ট্রান্সফর্মার |
||

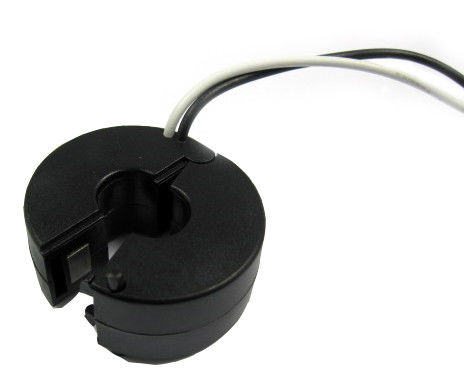

এসসিটিকে 6161 Series সিরিজ এসি 0.333V স্প্লিট কোর সিটি 0-500 এমএ বর্তমান ট্রান্সফর্মার, প্রশস্ত অভ্যন্তরীণ উইন্ডো, অনুকূলিতকরণযোগ্য
এসসিটি কে 6161। সিরিজের রেট্রো-ফিট (স্প্লিট-কোর) বর্তমান ট্রান্সফর্মারটি নতুন বা ইতিমধ্যে বিদ্যমান নেট ওয়ার্কগুলিতে তাদের ইনস্টলেশন সুবিধার জন্য বিশেষভাবে ডিজাইন করা হয়েছে y তারা কোনও কেবল বা বাস-বার সার্কিট না খোলায় ইনস্টল করা যেতে পারে। সিটি-র সেকেন্ডারি উইন্ডিং জুড়ে একটি অভ্যন্তরীণ নির্ভুলতা রোধ একটি কম নিরাপদ ভোল্টেজ আউটপুট সরবরাহ করে।
বৈশিষ্ট্য:
অ্যাপ্লিকেশন:
বৈদ্যুতিক পরামিতি
| ফ্রিকোয়েন্সি | 50-60Hz |
| রেটেড ইনপুট | 0.5A-630A |
| দুরত্ব পরিমাপ করা | 10% ইন-130% ইন |
| উৎপাদনের হার | 0.333V (এসি) বা 0-500 এমএ |
| অনুপাত | ≤ ± 0.1 |
| ফেজ কোণ | ± 30 মিনিট |
| অস্তরক শক্তি | 2.5KV / 1mA / 1min |
| অন্তরণ প্রতিরোধের | DC500V / 100MΩmin |
মেকানিকাল প্যারামিটার
| কেস | পিসি / UL94-V0 |
| ঢেরা | পিসি |
| মূল | Permalloy |
| অভ্যন্তরীণ গঠন | epoxy |
| নির্মাণ | টাই |
| অপারেটিং টেম্প | -25 ℃ ~ + + 75 ℃ |
| অপারেটিং আর্দ্রতা | ≤85% |
| আউটপুট সংযোগ | UL1015 22AWG ওয়্যার (টুইনস্টেড তার) 2.5 মি |
নির্বাচন টাইপ করুন
| পি / এন | রেটেড ইনপুট (ক) | আউটপুট (এমএ / ভি) | সঠিকতা | আয়তন (মিমি / ইঞ্চি) | |||||
| একজন | বি | সি | ডি | ই | |||||
| SCTK661A-008 | 0.5-50A (1,5,10,30,50) | 0-50mA 0.333V | 0.2,0.5,1.0 | 36.0 (1.42) | 22.0 (0.87) | 20.0 (0.79) | আট (0.31) | 2500 (100) | |
| SCTK661B-013 | 1-100A (5,10,50,75,100) | 0-100mA 0.333V | 0.2,0.5,1.0 | 45,0 (1.77) | 22.0 (0.87) | 20.0 (0.79) | 13.0 (0.51) | 2500 (100) | |
| SCTK661C-019 | 5-250A (10,100,200,250,400) | 0-200mA 0.333V | 0.2,0.5,1.0 | 60,0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 19.0 (0.75) | 2500 (100) | |
| SCTK661D-023 | 5-400A (10,100,200,250,400) | 0-200mA 0.333V | 0.2,0.5,1.0 | 60,0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 23.0 (0.91) | 2500 (100) | |
| SCTK661E-032 | 10-630A (20,100,250,400,600) | 0-500mA 0.333V | 0.2,0.5,1.0 | 76,0 (2.99) | 22.0 (0.87) | 20.0 (0.79) | 32.0 (1.26) | 2500 (100) | |
নোটস: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে
