পণ্যের বিবরণ:
প্রদান:
|
বর্তমান পরিসীমা: | 5 ~ 630A | আউটপুট: | 0.333V (এসি) বা 0-500 এমএ |
---|---|---|---|
শ্রেণী: | 0.5,1.0,3.0 | দুরত্ব পরিমাপ করা: | 10% ইন-130% |
চৌম্বকীয় সার্কিট কাঠামো: | সম্মিলিত প্রকার | কম্পাঙ্ক: | 50Hz-2KHz |
স্বনির্ধারিত: | "হ্যাঁ" | ||
লক্ষণীয় করা: | স্প্লিট কোর সিটি,স্প্লিট কোর টাইপ কারেন্ট ট্রান্সফর্মার |
এসসিটি কে 681 এ সিরিজ 5 এ-630 এ রোহস স্প্লিট কোর বর্তমান ট্রান্সফর্মারগুলি 0.333VAC বা 0-500mA আউটপুট সহ

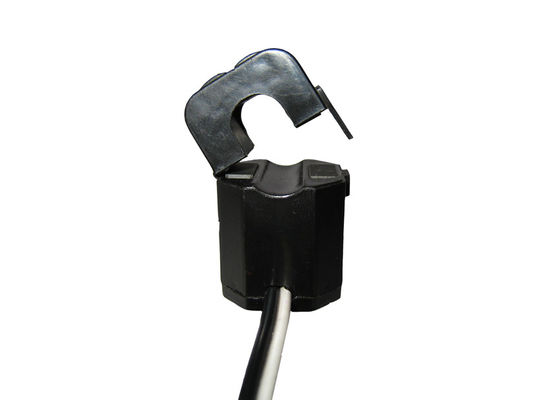

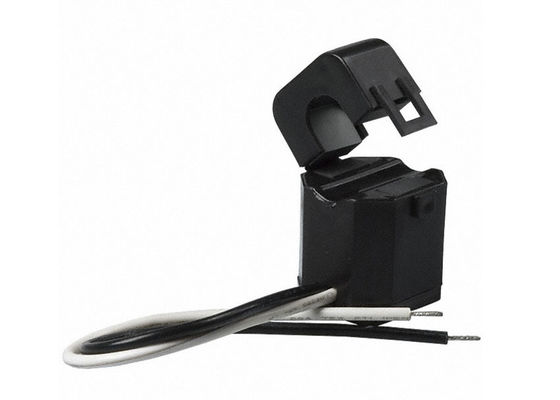

SCTK681A সিরিজ স্প্লিট-কোর বর্তমান ট্রান্সফর্মার
অ্যাপ্লিকেশন:
বৈদ্যুতিক প্যারামিটার
ফ্রিকোয়েন্সি | 50-2KHz |
রেটেড ইনপুট | 5A-630A |
দুরত্ব পরিমাপ করা | 10% ইন-130% ইন |
উৎপাদনের হার | 0.333V (এসি) বা 0-500 এমএ |
অনুপাত | ± ± 1.0% |
ফেজ কোণ | ≤ min 60 মিনিট |
অস্তরক শক্তি | 2.5KV / 1mA / 1min |
অন্তরণ প্রতিরোধের | DC500V / 100MΩmin |
মেকানিকাল প্যারামিটার
কেস | PA / UL94-V0 |
ঢেরা | PBT |
মূল | সিলিকন ইস্পাত |
অভ্যন্তরীণ গঠন | epoxy |
নির্মাণ | টাই |
অপারেটিং টেম্প | -25 ℃ ~ + + 75 ℃ |
অপারেটিং আর্দ্রতা | ≤85% |
আউটপুট সংযোগ | UL1015 20AWG ওয়্যার (টুইনস্টেড তার) 2.5 মি |
নির্বাচন টাইপ করুন
পি / এন | রেটেড ইনপুট (ক) | আউটপুট (এমএ / ভি) | সঠিকতা | আয়তন (মিমি / ইঞ্চি) | ||||
Ø | একজন | B ইংরেজী বর্ণমালার দ্বিতীয় অক্ষর | সি | |||||
SCTK681A-005 | 5-20A (5,8A, 10,15,20) | 0-25mA 0.333V | 0.5,1.0,3.0 | 5.0 (0.20) | 31.5 (1.24) | 19.5 (0.77) | 21.0 (0.83) | |
SCTK681A-010 | 5-75A (5,10,20,50,75) | 0-50mA 0.333V | 0.5,1.0,3.0 | 10.0 (0.39) | 41.0 (1.61) | 24.0 (0.94) | 26.5 (1.04) | |
SCTK681A-016 | 5-150A (5,10,50,100,150) | 0-100mA 0.333V | 0.5,1.0,3.0 | 16.0 (0.63) | 45.5 (0.22) | 29.0 (1.14) | 31.5 (1.24) | |
SCTK681A-024 | 10-250A (10,50,100,200,250) | 0-200mA 0.333V | 0.5,1.0,3.0 | 24.5 (0.96) | 65,0 (2.56) | 45,0 (1.77) | 40.0 (1.57) | |
SCTK681A 035 | 10-630A (20,100,250,400,600) | 0-500mA 0.333V | 0.5,1.0,3.0 | 35.7 (1.41) | 81.5 (3.21) | 57,0 (2.24) | 51,0 (2.01) |
নোটস: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে
