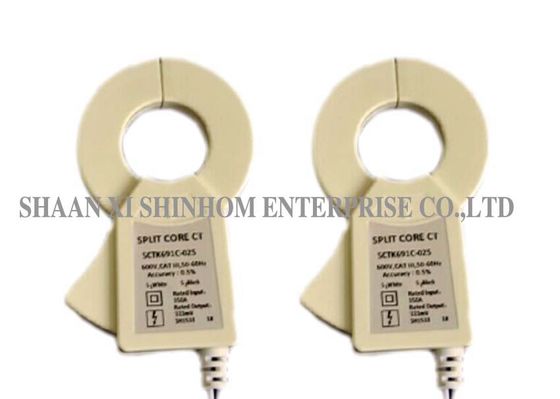

SCTK691C সিরিজগুলি ক্ল্যাম্প-অন বর্তমান ট্রান্সফরমারগুলি, সিটিটিকে বর্তমান প্যানেলে মাউন্ট করা যেতে পারে যেমন কন্ট্রোল সেন্টার বা লোড সেন্টারে, ওয়াটারেজ পরিমাপ বা নিরীক্ষণ করতে। এই সিটিটিকে সহজ ইনস্টলেশনয়ের জন্য বিদ্যমান তারগুলি ছাড়াই মাউন্ট করা যেতে পারে
বৈশিষ্ট্য:
অ্যাপ্লিকেশন:
বৈদ্যুতিক পরামিতি
| ফ্রিকোয়েন্সি | 50-2.5KHz |
| রেটভুক্ত ইনপুট | 0.5A-630A |
| দুরত্ব পরিমাপ করা | 10% ইন-130% ইন |
| উৎপাদনের হার | 0.333V (এসি) বা 0-5A |
| অনুপাত | ≤ ± 0.2% |
| ফেজ কোণ | ≤ ± 10 মিনিট |
| অস্তরক শক্তি | 5.0KV / 1mA / 1min |
| অন্তরণ প্রতিরোধ | DC500V / 100MΩmin |
যান্ত্রিক পরামিতি
| কেস | পিসি / UL94-V0 |
| ঢেরা | PBT |
| অভ্যন্তরীণ গঠন | epoxy |
| অপারেটিং টেম্প | -25 ℃ ~ + + 75 ℃ |
| অপারেটিং আর্দ্রতা | ≤85% |
| আউটপুট সংযোগ | টার্মিনাল বা UL1015 22AWG ওয়্যার 1.5 মি |
নির্বাচন টাইপ করুন
| পি / এন | রেটভুক্ত ইনপুট (ক) | আউটপুট (এমএ / ভি) | সঠিকতা | আয়তন (মিমি) | |||||
| একজন | বি | সি | ডি | ই | |||||
| SCTK691C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 63,0 | 25.0 | 20.0 | 10.0 | 37,0 | |
| SCTK691C-016 | 1-250A | 0.333V / 0-100mA | 0.2,0.5,1.0 | 71,0 | 20.0 | 15.0 | 16.0 | 43,0 | |
| SCTK691C-025 | 5-400A | 0.333V / 0-200mA | 0.2,0.5,1.0 | 87,0 | 20.0 | 15.0 | 25.0 | 52.0 | |
| SCTK691C-036 | 5-630A | 0.333V / 0-200mA / 1A | 0.2,0.5,1.0 | 117,0 | 27.0 | 22.0 | 35,0 | 71,0 | |
| SCTK691C-050 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2,0.5,1.0 | 135,0 | 27.0 | 22.0 | 50.0 | 100.0 | |
নোট: পণ্য বিশেষ উল্লেখ কাস্টমাইজড করা যাবে
