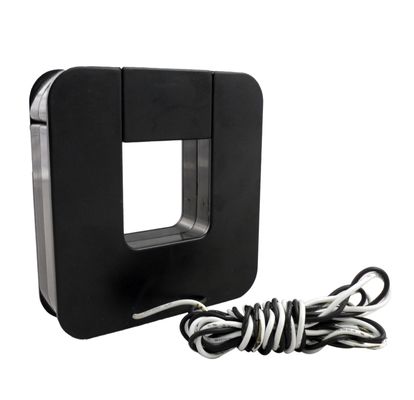

SCTK673 সিরিজ রেট্রো-ফিট (স্প্লিট-কোর) বর্তমান ট্রান্সফরমার বিশেষভাবে নতুন বা ইতিমধ্যে বিদ্যমান নেট কাজগুলিতে তাদের ইনস্টলেশন সহজতর করার জন্য ডিজাইন করা হয়েছে। তারা কোন তারের বা বাস-বার বর্তনী খোলা ছাড়া ইনস্টল করা হতে পারে। সিটি এর দ্বিতীয় ঘোরাঘুরি জুড়ে একটি অভ্যন্তরীণ নির্ভুলতা প্রতিরোধক একটি কম নিরাপদ ভোল্টেজ আউটপুট উপলব্ধ করা হয়। এটি সময় এবং ইনস্টলেশন খরচ সংরক্ষণ করতে পারেন।
বৈশিষ্ট্য:
অ্যাপ্লিকেশন:
বৈদ্যুতিক পরামিতি
| ফ্রিকোয়েন্সি | 50-400Hz |
| রেটভুক্ত ইনপুট | 5A-1000A |
| দুরত্ব পরিমাপ করা | 5% ইন-130% ইন |
| উৎপাদনের হার | 0-10V (এসি) বা 0-5A |
| অনুপাত | ≤ ± 0.2% |
| ফেজ কোণ | ≤ ± 10 মিনিট |
| অস্তরক শক্তি | 2.5KV / 1mA / 1min |
| অন্তরণ প্রতিরোধ | DC500V / 100MΩmin |
যান্ত্রিক পরামিতি
| কেস | পিসি / UL94-V0 |
| ঢেরা | PBT |
| মূল | সিলিকন ইস্পাত |
| অভ্যন্তরীণ গঠন | epoxy |
| নির্মাণ | টাই |
| অপারেটিং আর্দ্রতা | ≤85% |
| অপারেটিং টেম্প | -25 ℃ ~ + + 75 ℃ |
| আউটপুট সংযোগ | UL101522AWGWire (twinstedwire) থেকে 2.5 মিটার |
নির্বাচন টাইপ করুন
পি / এন | রেটভুক্ত ইনপুট (ক) | আউটপুট (এমএ / ভি) | সঠিকতা | আয়তন (মিমি) | |||||||||
| Ø | একজন | বি | সি | ডি | ই | এফ | জি | O1 | O2 | ||||
| SCTK673A-025 | 5-400A (5,100,250,400A) | 0-200mA 0-10V | 0.2 0.5 1.0 | 25 | 100 | 100 | 42 | 60 | 87 | 72 | 22 | 16 | 5 |
| SCTK673B-045 | 50-1000A (50,250,400,1000A) | 0-500mA 0-10V | 0.2 0.5 1.0 | 45 | 123 | 123 | 42 | 80 | 109 | 94 | 23 | 16 | 5 |
নোট: পণ্য বিশেষ উল্লেখ কাস্টমাইজড করা যাবে
