পণ্যের বিবরণ:
প্রদান:
|
| বর্তমান পরিসীমা: | 0.5 ~ 1000A | আউটপুট: | 0-500mA বা 0.333V (এসি) |
|---|---|---|---|
| শ্রেণী: | 0.2,0.5,1.0 | অভ্যন্তরীণ গঠন: | Epoxy |
| মধ্যম অন্তরণ: | Epoxy রজন | ঢেরা: | পিসি |
| মামলা: | পিসি / UL94-V0 | স্বনির্ধারিত: | "হ্যাঁ" |
| লক্ষণীয় করা: | বিভক্ত কোর টাইপ বর্তমান ট্রান্সফরমার,বিভক্ত কোর বর্তমান সেন্সর |
||

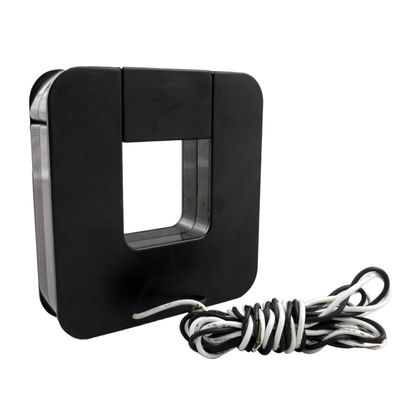

SCTK660C সিরিজ 0.5-1000A 0-500mA বা 0.333V স্প্লিট কোর কারেন্ট ট্রান্সফর্মার, বর্তমান সেনসর
এসসিটি কে 6060০ সি সিরিজের রেট্রো-ফিট (স্প্লিট-কোর) বর্তমান ট্রান্সফর্মারটি নতুন বা ইতিমধ্যে বিদ্যমান নেট ওয়ার্কগুলিতে তাদের ইনস্টলেশন সুবিধার জন্য বিশেষভাবে ডিজাইন করা হয়েছে y তারা কোনও কেবল বা বাস-বার সার্কিট না খোলায় ইনস্টল করা যেতে পারে। সিটি-র সেকেন্ডারি উইন্ডিং জুড়ে একটি অভ্যন্তরীণ নির্ভুলতা রোধ একটি কম নিরাপদ ভোল্টেজ আউটপুট সরবরাহ করে। এটি সময় এবং ইনস্টলেশন ব্যয় বাঁচাতে পারে।
বৈদ্যুতিক তারের এবং সরঞ্জামগুলির জন্য বর্তমান পরিমাপ, নিরীক্ষণ এবং সুরক্ষা electric বৈদ্যুতিক মোটর, আলো, বায়ু সংক্ষেপক, গরম এবং বায়ুচলাচল ব্যবস্থা, বায়ু - শর্ত সরঞ্জাম এবং অটোমেশন নিয়ন্ত্রণ সিস্টেমের জন্য বর্তমান এবং শক্তি পরিমাপ urrent বর্তমান, শক্তি এবং শক্তি নিরীক্ষণ ডিভাইস e রিলে সুরক্ষা ডিভাইস ।
2. বৈশিষ্ট্য
স্ব-লকিংয়ের কাঠামো, নিরাপদ, সহজেই ইনস্টল করা সহজ, পোর্টেবল ওয়াইড অভ্যন্তর উইন্ডো, বড় তারগুলি বা বাস-বারের আকারের বিস্তৃত আকারের সমস্ত বিদ্যমান ইনস্টলেশন সামঞ্জস্য করার অনুমতি দেয়।
বৈদ্যুতিক প্যারামিটার
| অনুপাত | ≤ ± 0.2 ％ |
| ফেজ কোণ | ± 10 মিনিট |
| দুরত্ব পরিমাপ করা | 10% ইন-130% ইন |
| উৎপাদনের হার | 0.333V (এসি) বা 0-5A |
| ফ্রিকোয়েন্সি | 50-2.5KHz |
| রেটেড ইনপুট | 0.5A-1000A |
| অস্তরক শক্তি | 5.0KV / 1mA / 1min |
| অন্তরণ প্রতিরোধের | DC500V / 100MΩmin |
মেকানিকাল প্যারামিটার
| কেস | পিসি / UL94-V0 |
| ঢেরা | PBT |
| নির্মাণ | টাই |
| অভ্যন্তরীণ গঠন | epoxy |
| মূল | Permalloy |
| অপারেটিং আর্দ্রতা | ≤85% |
| অপারেটিং টেম্প | -25 ℃ ~ + + 75 ℃ |
| আউটপুট সংযোগ | টার্মিনাল বা UL1015 22AWG ওয়্যার 1.5 মি |
নির্বাচন টাইপ করুন
| পি / এন | রেটেড ইনপুট (এ) | আউটপুট (mA বিদ্যুত / ভী) | সঠিকতা | আয়তন (মিমি) | |||
| একজন | বি | সি | ডি | ||||
| SCTK660C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 57,0 | 50.0 | 22.0 | 10.0 |
| SCTK660C-019 | 1-250A | 0.333V / 0-100mA / 1A | 0.2,0.5,1.0 | 66,0 | 59,0 | 22.0 | 19.0 |
| SCTK660C-025 | 5-400A | 0.333V / 0-200mA / 1A / 5A | 0.2,0.5,1.0 | 73,0 | 65,0 | 22.0 | 25.0 |
| SCTK660C-032 | 5-630A | 0.333V / 0-200mA / 1A / 5A | 0.2,0.5,1.0 | 82,0 | 74,0 | 22.0 | 32.0 |
| SCTK660C-045 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2,0.5,1.0 | 95,0 | 86,0 | 22.0 | 45,0 |
নোট: পণ্য বিশেষ উল্লেখ কাস্টমাইজড করা যাবে
