পণ্যের বিবরণ:
প্রদান:
|
| বর্তমান পরিসীমা: | 0.5 ~ 630A | আউটপুট: | 0.333V (এসি) বা 0-500mA |
|---|---|---|---|
| শ্রেণী: | 0.2,0.5,1.0 | অস্তরক শক্তি: | 5.0kv / 1mA / 1min |
| ভিতরের জানালা: | 10 মিমি 32 মিমি | স্বনির্ধারিত: | "হ্যাঁ" |
| লক্ষণীয় করা: | বিভক্ত কোর টাইপ বর্তমান ট্রান্সফরমার,বিভক্ত কোর বর্তমান সেন্সর |
||

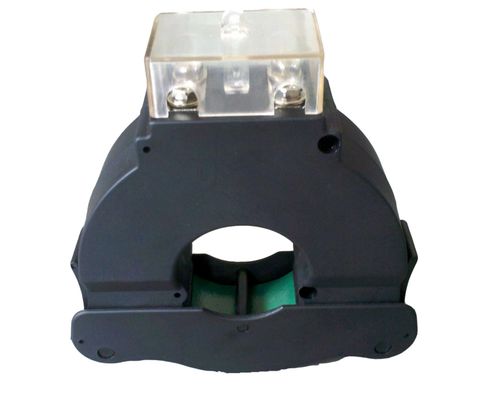

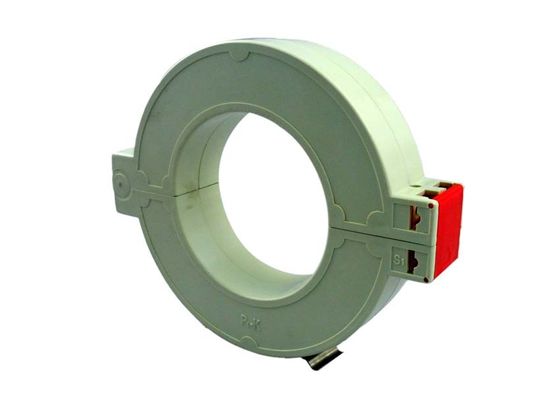

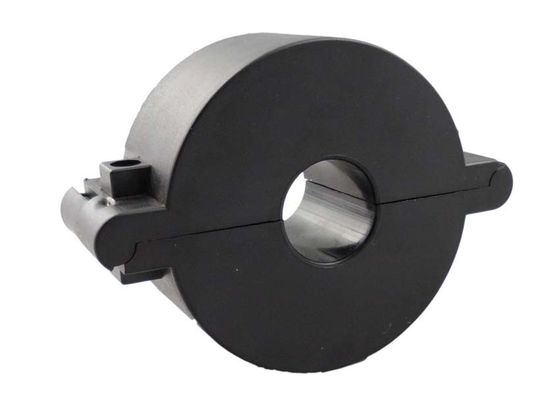

ইপোক্সি এনক্যাপসুলেটেড হাউজিং এসসিটি কে 6060০ এ বর্তমান সেন্সর সহ 0.5-630 এ স্প্লিট কোর কারেন্ট ট্রান্সফর্মারগুলির প্রকারগুলি
আবেদন
বৈদ্যুতিক ওয়্যারিং এবং সরঞ্জামগুলির জন্য বর্তমান পরিমাপ, নিরীক্ষণ এবং সুরক্ষা electric বৈদ্যুতিক মো টর্স, আলোকসজ্জা, এয়ার সংক্ষেপক, গরম এবং বায়ুচলাচল ব্যবস্থা, শীতাতপ নিয়ন্ত্রণ সরঞ্জাম এবং অটোমেশন নিয়ন্ত্রণ ব্যবস্থা C বর্তমান, শক্তি এবং শক্তি পর্যবেক্ষণ ডিভাইস জন্য বর্তমান এবং শক্তি পরিমাপ।
বৈশিষ্ট্য
স্বয়ং-লকিংয়ের কাঠামো, নিরাপদ, সহজেই ইনস্টল করা সহজ, পোর্টেবল প্রশস্ত অভ্যন্তর উইন্ডো, বড় তারের বাতা বা - বাসের বারগুলি বিস্তৃত আকারের সমস্ত বিদ্যমান স্থাপনাগুলির সমন্বয় করতে।
Sctk660a সিরিজের রেট্রো-ফিট (স্প্লিট-কোর) কারেন্ট ট্রান্সফরমার বিশেষভাবে নতুন বা ইতিমধ্যে বিদ্যমান নেট ওয়ার্কগুলিতে তাদের ইনস্টলেশনটি সহজতর করার জন্য ডিজাইন করেছে। তারা কেবলার কেবল বাস-বারকিরিকুট খোলার পরেই স্থাপন করা হতে পারে the সিটির মাধ্যমিক ঘূর্ণায়মান অভ্যন্তরীণ যথার্থ প্রতিরোধক একটি কম নিরাপদ ভোল্টেজ আউটপুট সরবরাহ করে time এটি সময় এবং ইনস্টলেশন ব্যয় বাঁচাতে পারে।
বৈদ্যুতিক প্যারামিটার
| ফ্রিকোয়েন্সি | 50-2.5KHz |
| রেটেড ইনপুট | 0.5A-630A |
| দুরত্ব পরিমাপ করা | 10% ইন-130% ইন |
| উৎপাদনের হার | 0.333V (এসি) বা 0-5A |
| অনুপাত | ≤ ± 0.2 ％ |
| ফেজ কোণ | ± 30 মিনিট |
| অস্তরক শক্তি | 5.0KV / 1mA / 1min |
| অন্তরণ প্রতিরোধের | DC500V / 100MΩmin |
মেকানিকাল প্যারামিটার
| কেস | প্রস্তুত ABS / UL94-V0 |
| ঢেরা | PBT |
| মূল | Permalloy |
| অভ্যন্তরীণ গঠন | epoxy |
| নির্মাণ | টাই |
| অপারেটিং টেম্প | -25 ℃ ~ + + 75 ℃ |
| অপারেটিং আর্দ্রতা | ≤85% |
| আউটপুট সংযোগ | টার্মিনাল বা UL1015 22AWG ওয়্যার 1.5 মি |

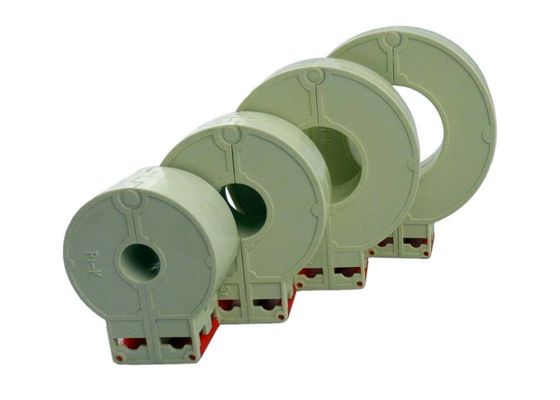

নির্বাচন টাইপ করুন
| পি / এন | রেটেড ইনপুট (ক) | আউটপুট (এমএ / ভি) | সঠিকতা | আয়তন (মিমি) | |||||
| একজন | বি | সি | ডি | ই | |||||
| SCTK660A-010 | 0.5-100A (1,5,10,30,50,100) | 0-50mA 0.333V | 0.2,0.5,1.0 | 50.0 | 40.0 | 22.5 | 10.0 | 24.0 | |
| SCTK660A-016 | 1-250A (10,50,75,100,200,250) | 0-100mA / 1A 0.333V | 0.2,0.5,1.0 | 61,0 | 50.0 | 22.5 | 16.0 | 24.0 | |
| SCTK660A-025 | 5-400A (10,50,100,200,250,400) | 0-200mA / 1A / 5A 0.333V | 0.2,0.5,1.0 | 74,0 | 62,0 | 22.5 | 25.0 | 24.0 | |
| SCTK660A-032 | 5-630A (10,50,100,200,250,630) | 0-200mA / 1A / 5A 0.333V | 0.2,0.5,1.0 | 81.5 | 70,0 | 22.5 | 32.0 | 24.0 | |
নোটস: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে
