পণ্যের বিবরণ:
প্রদান:
|
| ইনপুট: | 0A-3000A | আউটপুট: | 0-10V (এসি) বা 0-5 এ |
|---|---|---|---|
| ফ্রিকোয়েন্সি: | 50-400KHz | পালা: | 1000: 1, 2000: 1, 2500: 1, 4000: 1 |
| শ্রেণী: | 0.1, 0.2, 0.5 | স্বনির্ধারিত: | হ্যাঁ |
| লক্ষণীয় করা: | বিভক্ত কোর সিটি,বিভক্ত কোর টাইপ বর্তমান ট্রান্সফরমার |
||

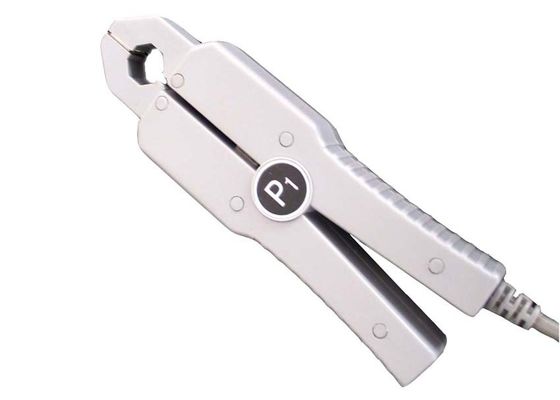

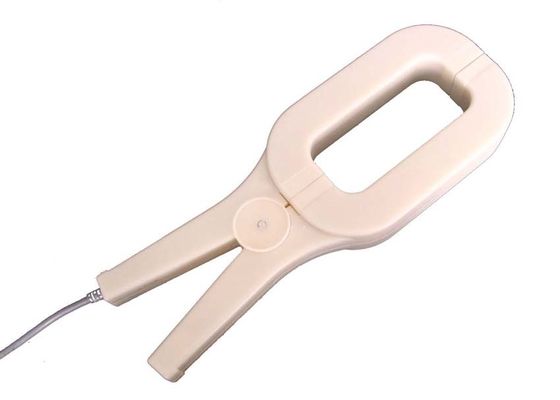

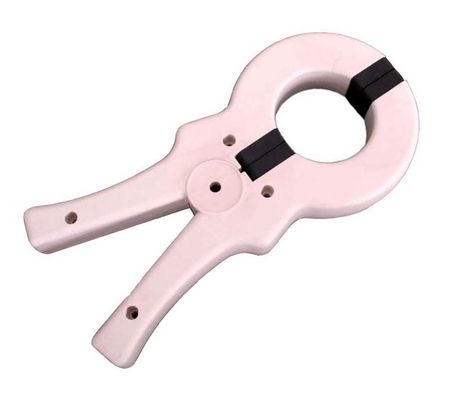

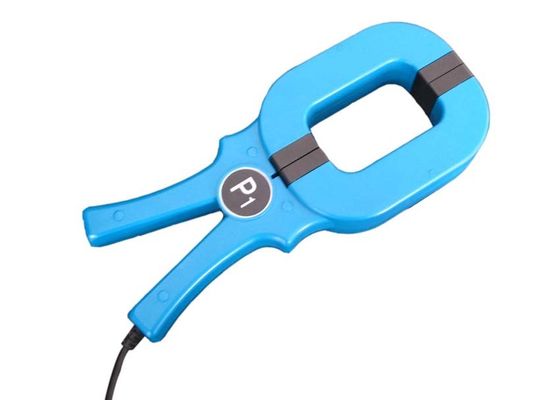

SCTK691 / 2 সিরিজ ক্ল্যাম্প-অন স্প্লিট কোর বর্তমান ট্রান্সফরমার বর্তমান রেঞ্জ 100mA থেকে 3000A একক ফেজ বর্তমান পরীক্ষা
SCTK691 / 2 সিরিজ রেট্রো-ফিট (স্প্লিট-কোর) বর্তমান ট্রান্সফরমার বিশেষভাবে নতুন বা ইতিমধ্যে বিদ্যমান নেট কাজগুলিতে তাদের ইনস্টলেশন সহজতর করার জন্য ডিজাইন করা হয়েছে। তারা কোন তারের বা বাস-বার বর্তনী খোলা ছাড়া ইনস্টল করা হতে পারে। এটি সময় এবং ইনস্টলেশন খরচ সংরক্ষণ করতে পারেন।
বৈশিষ্ট্য:
অ্যাপ্লিকেশন:
বৈদ্যুতিক পরামিতি
| ফ্রিকোয়েন্সি | 50-400KHz |
| রেটভুক্ত ইনপুট | 5-3000A |
| দুরত্ব পরিমাপ করা | 5% ইন-130% ইন |
| উৎপাদনের হার | 0-10V (এসি) বা 0-5A |
| অনুপাত | ≤ ± 0.1% |
| ফেজ কোণ | ≤ ± 10 মিনিট |
| অস্তরক শক্তি | 3.0KV / 1mA / 1min |
| অন্তরণ প্রতিরোধ | DC500V / 100MΩmin |
যান্ত্রিক পরামিতি
| কেস | ABS / UL94-V0 |
| ঢেরা | PBT |
| মূল | সিলিকন ইস্পাত / Permalloy |
| অভ্যন্তরীণ গঠন | স্ক্রু |
| নির্মাণ | স্ক্রু |
| অপারেটিং টেম্প | -25 ℃ ~ + + 75 ℃ |
| অপারেটিং আর্দ্রতা | ≤85% |
| আউটপুট সংযোগ | 1015 / 22AWG তারের (twinsted তারের) 2.5 মি |
নির্বাচন টাইপ করুন
| পি / এন | রেটভুক্ত ইনপুট (ক) | সঠিকতা | আয়তন (মিমি) (আইডি-LWH) |
| SCTK691A-008 | 0-20A | 0.1,0.2,0.5 | 8.0-135.0-42.0-20.0 |
| SCTK691A-013 | 0-100A | 0.1,0.2,0.5 | 13.0-137.0-42.0-25.0 |
| SCTK691A-020 | 5-250A | 0.1,0.2,0.5 | 20.0-137.0-46.0-25.0 |
| SCTK691A-050 | 100-1200A | 0.1,0.2,0.5 | 50.0-215.0-104.0-27.0 |
| SCTK692A-085 | 100-1500A | 0.1,0.2,0.5 | 82.0 * 52.0-272.0-116.0-37.0 |
| SCTK692A-125 | 100-3000A | 0.1,0.2,0.5 | 125.0 * 52.0-327.0-116.0-37.0 |
নোট: পণ্য বিশেষ উল্লেখ কাস্টমাইজড করা যাবে
