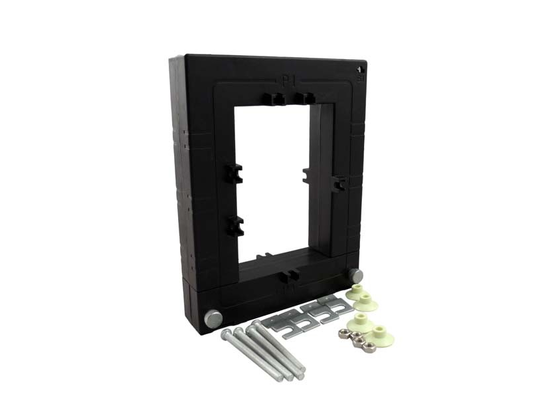

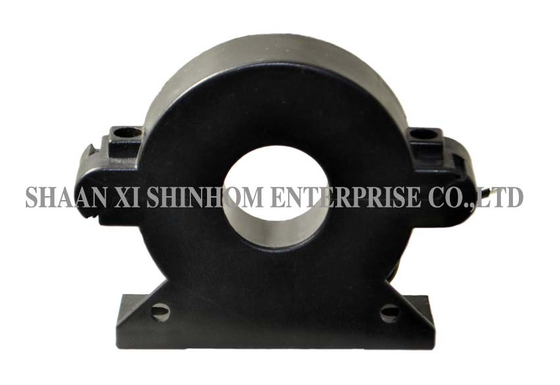

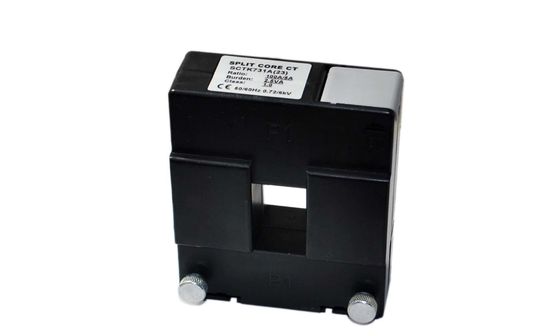

পাওয়ার মনিটরিং এবং রিলে সুরক্ষার জন্য SCTK673 সিরিজের স্প্লিট-কোর বর্তমান ট্রান্সফরমার

The SCTK673 সিরিজ স্প্লিট-কোর কারেন্ট ট্রান্সফরমার নতুন বা বিদ্যমান পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কে কারেন্ট পরিমাপ এবং পর্যবেক্ষণের জন্য ডিজাইন করা হয়েছে। পরিমাপের পরিসীমা 5A থেকে 1000A, আউটপুট 0-10V (AC) বা 0-5A। পণ্যটি একটি স্প্লিট-কোর কাঠামো ব্যবহার করে যা কেবল বা বাসবারগুলি সংযোগ বিচ্ছিন্ন বা অপসারণ ছাড়াই দ্রুত ইনস্টলেশন সক্ষম করে। এটি ইনস্টলেশন খরচ এবং সময় উল্লেখযোগ্যভাবে হ্রাস করে। সেকেন্ডারি উইন্ডিং-এ একটি বিল্ট-ইন প্রিসিশন প্যারালাল রেজিস্টর রয়েছে, যা একটি নিরাপদ লো-ভোল্টেজ আউটপুট সরবরাহ করে। ইপোক্সি এনক্যাপসুলেশন চমৎকার ইনসুলেশন কর্মক্ষমতা নিশ্চিত করে। ডাবল-স্ক্রু ফাস্টেনিং ডিজাইন এবং প্রশস্ত উইন্ডো বড়-ব্যাসযুক্ত কেবল বা বাসবারগুলির জন্য উপযুক্ত। অ্যাকুরেসি ক্লাসগুলি ক্লাস 0.2, ক্লাস 0.5, এবং ক্লাস 1.0 অন্তর্ভুক্ত করে, যা প্রিসিশন মিটারিং থেকে সাধারণ সুরক্ষা পর্যন্ত বিভিন্ন প্রয়োজনীয়তা পূরণ করে। এটি পাওয়ার মনিটরিং, মোটর কারেন্ট এবং পাওয়ার পরিমাপ, আলো, এয়ার কম্প্রেসার, এইচভিএসি, অটোমেশন কন্ট্রোল সিস্টেম এবং রিলে সুরক্ষা ডিভাইসগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

বৈশিষ্ট্য

1.  স্প্লিট কোর কারেন্ট ট্রান্সফরমার ইন্টারলিভড জয়েন্ট এবং হিঞ্জ স্ট্রাকচার সহ
2.  বিদ্যমান সমস্ত ইনস্টলেশনের জন্য বিভিন্ন আকারের পরিসীমা
3.  স্প্লিট কোর সিটি কারেন্ট ট্রান্সফরমার
4.  ইপোক্সি পটিং, ডাবল-স্ক্রু ফাস্টেনিং
5.  প্রশস্ত অভ্যন্তরীণ উইন্ডো, বড় কেবল বা বাস-বার ক্ল্যাম্প করার অনুমতি দেয়
6.  পরীক্ষার পরিসীমা: 5 থেকে 1000A AC ইনপুট, 0-10V(AC) বা 0-5A আউটপুট
7.  উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা
8.  টেস্ট হোল সিরিজ সাইজ ক্ল্যাম্প লিকেজ এসি কারেন্ট ট্রান্সফরমার
9.  ঐতিহ্যবাহী সি কোরগুলির সাধারণ কাঠামো উত্তরাধিকারসূত্রে প্রাপ্ত
10.  ক্ল্যাম্প-অন কোর ডিজাইন, নিরাপদ, সহজ ইনস্টলেশন, বহনযোগ্য, ইন্ডাকট্যান্স সামঞ্জস্য করার সময় গ্রিড-পাওয়ার কাটার প্রয়োজন নেই।
11.  শক্তি সংরক্ষণ ও পরিবেশ সুরক্ষা, বিশাল সম্ভাব্য বাজার

অ্যাপ্লিকেশন

• পাওয়ার মনিটরিং এবং শক্তি ব্যবস্থাপনা

• মোটর কারেন্ট এবং পাওয়ার পরিমাপ

• আলো ব্যবস্থা পাওয়ার মনিটরিং

• এয়ার কম্প্রেসার কারেন্ট মনিটরিং

• এইচভিএসি সিস্টেম

• অটোমেশন কন্ট্রোল সিস্টেম

• রিলে সুরক্ষা ডিভাইস

• পাওয়ার ডিস্ট্রিবিউশন লাইন কারেন্ট মনিটরিং এবং সুরক্ষা

বৈদ্যুতিক প্যারামিটার

মেকানিক্যাল প্যারামিটার

টাইপ নির্বাচন

নোট: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে

FAQ

প্রশ্ন: স্প্লিট-কোর কারেন্ট ট্রান্সফরমার ইনস্টলেশনের সময় পাওয়ার বন্ধ বা কেবল অপসারণের প্রয়োজন হয় কি?

উত্তর: না। SCTK673 সিরিজ একটি স্প্লিট-কোর স্ন্যাপ-অন কাঠামো ব্যবহার করে যার একটি কোর খোলা এবং বন্ধ করা যায়। এটি কোনও কেবল বা বাসবার সংযোগ বিচ্ছিন্ন বা অপসারণ ছাড়াই ইনস্টল করা যেতে পারে। এটি বিশেষ করে রেট্রোফিট প্রকল্প এবং যেখানে পাওয়ার বন্ধ করা যায় না এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, ইনস্টলেশন খরচ এবং সময় উল্লেখযোগ্যভাবে হ্রাস করে।

প্রশ্ন: এই পণ্যের জন্য কোন নির্ভুলতা ক্লাস উপলব্ধ?

উত্তর: তিনটি নির্ভুলতা ক্লাস উপলব্ধ: ক্লাস 0.2, ক্লাস 0.5, এবং ক্লাস 1.0। ক্লাস 0.2 প্রিসিশন এনার্জি মিটারিংয়ের জন্য উপযুক্ত। ক্লাস 0.5 সাধারণ শিল্প পরিমাপের জন্য উপযুক্ত। ক্লাস 1.0 সুরক্ষা অ্যাপ্লিকেশন এবং প্রচলিত সূচক যন্ত্রের জন্য উপযুক্ত। আপনার অ্যাপ্লিকেশনের নির্ভুলতার প্রয়োজনীয়তা অনুসারে নির্বাচন করুন।

প্রশ্ন: বিল্ট-ইন প্রিসিশন রেজিস্টরের কাজ কী?

উত্তর: সেকেন্ডারি উইন্ডিং-এ একটি বিল্ট-ইন প্রিসিশন প্যারালাল রেজিস্টর রয়েছে। এটি কারেন্ট সিগন্যালকে সরাসরি একটি নিরাপদ লো-ভোল্টেজ আউটপুট (0-10V বা 0-5A) এ রূপান্তর করে, বাহ্যিক স্যাম্পলিং রেজিস্টরের প্রয়োজনীয়তা দূর করে। এটি ইনস্টলেশন সহজ করে, নিরাপত্তা উন্নত করে এবং কম্পোনেন্ট খরচ ও ইনস্টলেশন স্থান বাঁচায়।

প্রশ্ন: ইপোক্সি পটিং এর সুবিধা কি?

উত্তর: ইপোক্সি রেজিন পটিং চমৎকার ইনসুলেশন, আর্দ্রতা-প্রতিরোধী, ধুলো-প্রতিরোধী এবং ক্ষয় সুরক্ষা প্রদান করে। ডাবল-স্ক্রু ফাস্টেনিং ডিজাইন নিরাপদ এবং নির্ভরযোগ্য ইনস্টলেশন নিশ্চিত করে। সম্পূর্ণভাবে আবদ্ধ কাঠামো বিভিন্ন কঠোর পরিবেশে ট্রান্সফরমারের দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করে।
