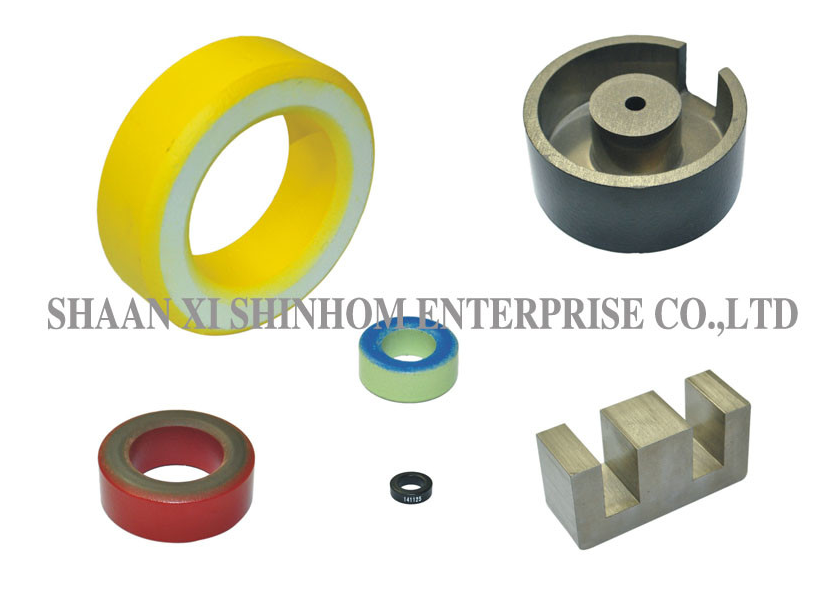

লোহার গুঁড়ো কোর টরয়ডাল, ই-টাইপ, সিলিন্ড্রিকাল এবং আই-টাইপ সহ একাধিক আকারে পাওয়া যায়। এগুলি লোহা-ভিত্তিক, কোবাল্ট-ভিত্তিক এবং ন্যানোক্রিস্টালাইন অ্যালয় উপকরণ ব্যবহার করে তৈরি করা হয়, যা কম এডি কারেন্ট লস এবং উচ্চ স্যাচুরেশন ফ্লাক্স ডেনসিটি (>1.56T) প্রদান করে। পণ্যটি শক্তিশালী অ্যান্টি-ডিসি বায়াস স্যাচুরেশন ক্ষমতা, কম লস এবং উচ্চ দক্ষতা প্রদান করে। অপারেটিং তাপমাত্রা পরিসীমা হল -55°C থেকে +130°C। এটি সৌর ইনভার্টার পিএফসি চোকস, আউটপুট চোকস, হাই-স্পিড রেল পাওয়ার সিস্টেম, সৌর পাওয়ার কনভার্টার এবং বিভিন্ন পাওয়ার ফ্যাক্টর কারেকশন সার্কিটে ব্যাপকভাবে ব্যবহৃত হয়।
বৈশিষ্ট্য
- কম এডি কারেন্ট লস
- উচ্চ স্যাচুরেশন ফ্লাক্স ডেনসিটি Bs> 1.56T
- সৌর পাওয়ার কনভার্টার পিএফসি চোকস এবং আউটপুট চোকসের জন্য অ্যাপ্লিকেশন
- হাই-স্পিড রেল গাড়ির পাওয়ার সিস্টেম
- Fe-ভিত্তিক ন্যানোক্রিস্টালাইন কোর
- Co-ভিত্তিক ম্যাগ-অ্যাম্প ট্রান্সফরমার কোর
- প্রধান উপকরণ: Fe-ভিত্তিক, ন্যানোক্রিস্টালাইন-অ্যালয়, Co-বেস
- উচ্চ স্যাচুরেশন ম্যাগনেটিক ইন্ডাকশন ইন্টেনসিটি
- ছোট কোর ভলিউম
- আয়তক্ষেত্রাকার গঠন
- কোর ওপেনিংস
- ডিসি বায়াস স্যাচুরেটেড প্রতিরোধ করে
- কম লস
- চমৎকার তাপমাত্রা স্থিতিশীলতা -55 থেকে 130°C
- কাস্টমাইজড কোর আকার এবং বিভিন্ন বৈশিষ্ট্য উপলব্ধ
অ্যাপ্লিকেশন
-
সৌর ইনভার্টার পিএফসি চোকস
-
আউটপুট চোকস
-
হাই-স্পিড রেল পাওয়ার সিস্টেম
-
সৌর পাওয়ার কনভার্টার
-
পাওয়ার ফ্যাক্টর কারেকশন (PFC) সার্কিট
-
ম্যাগ-অ্যাম্প ম্যাগনেটিক অ্যামপ্লিফায়ার ট্রান্সফরমার
-
হাই-ফ্রিকোয়েন্সি সুইচিং পাওয়ার সাপ্লাই
-
ডিসি বায়াস স্যাচুরেশন দমন অ্যাপ্লিকেশন
| পার্ট নং. |
AL nH/N2 |
A(মিমি) |
B(মিমি) |
C(মিমি) |
| T50-26 হলুদ/সাদা |
33 |
12.7±0.5 |
7.7±0.5 |
4.83±0.50 |
| T68-26হলুদ/সাদা |
43.5 |
17.5±0.5 |
9.4±0.5 |
4.83±0.50 |
| T80-26হলুদ/সাদা |
46 |
20.2±0.5 |
12.6±0.5 |
6.35±0.64 |
| T90-26হলুদ/সাদা |
70 |
22.9±0.5 |
14.0±0.5 |
9.53±0.64 |
| T94-26হলুদ/সাদা |
60 |
23.9±0.5 |
14.2±0.5 |
7.92±0.64 |
| T106-26হলুদ/সাদা |
93 |
26.9±0.5 |
14.5±0.5 |
11.1±0.64 |
| T130-26হলুদ/সাদা |
81 |
33.0±0.5 |
19.8±0.5 |
11.1±0.64 |
| T150-26হলুদ/সাদা |
96 |
38.4±0.5 |
21.5±0.5 |
11.1±0.64 |
| T60-52 নীল/সবুজ |
47 |
15.2±0.5 |
8.53±0.5 |
5.94±0.50 |
| T68-52নীল/সবুজ |
40 |
17.5±0.5 |
9.40±0.5 |
4.83±0.50 |
| T80-52নীল/সবুজ |
42 |
20.2±0.5 |
12.6±0.5 |
6.35±0.64 |
| T90-52নীল/সবুজ |
64 |
22.9±0.5 |
14.0±0.5 |
9.53±0.64 |
| T106-52নীল/সবুজ |
95 |
26.9±0.5 |
14.5±0.5 |
11.1±0.64 |
| T130-52নীল/সবুজ |
79 |
33.0±0.5 |
19.8±0.5 |
11.1±0.64 |
| T150-52নীল/সবুজ |
89 |
38.4±0.5 |
21.5±0.5 |
11.1±0.64 |
দ্রষ্টব্য: যেহেতু টি-টাইপ আয়রন পাউডার কোরগুলির অনেক স্পেসিফিকেশন এবং প্রকার রয়েছে, তাই অর্ডার করার সময় অনুগ্রহ করে আকার এবং ইন্ডাকট্যান্সের নির্দিষ্ট প্রয়োজনীয়তাগুলি উল্লেখ করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: ফেরাইট কোরের তুলনায় আয়রন পাউডার কোরের সুবিধা কী?
উত্তর: আয়রন পাউডার কোরগুলি উচ্চতর স্যাচুরেশন ফ্লাক্স ডেনসিটি (>1.56T) এবং শক্তিশালী অ্যান্টি-ডিসি বায়াস স্যাচুরেশন ক্ষমতা প্রদান করে, যা উচ্চ-কারেন্ট, উচ্চ-পাওয়ার-ডেনসিটি অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। ফেরাইট কোরগুলিতে কম হাই-ফ্রিকোয়েন্সি লস থাকে তবে স্যাচুরেশন ফ্লাক্স ডেনসিটি কম থাকে (প্রায় 0.3-0.5T)। আয়রন পাউডার কোরগুলি পাওয়ার চোকস এবং পিএফসি অ্যাপ্লিকেশনগুলির জন্য বেশি উপযুক্ত।
প্রশ্ন: ন্যানোক্রিস্টালাইন অ্যালয় কোরের বৈশিষ্ট্যগুলি কী কী?
উত্তর: ন্যানোক্রিস্টালাইন অ্যালয় কোরগুলি উচ্চ স্যাচুরেশন ফ্লাক্স ডেনসিটি (>1.56T), কম কোর লস এবং চমৎকার তাপমাত্রা স্থিতিশীলতা প্রদান করে। হাই-ফ্রিকোয়েন্সি, হাই-পাওয়ার অ্যাপ্লিকেশনগুলিতে, তারা আয়রন পাউডার কোরের উচ্চ স্যাচুরেশন বৈশিষ্ট্যগুলিকে ফেরাইট কোরের কম-লস সুবিধার সাথে একত্রিত করে। এগুলি হাই-স্পিড রেল পাওয়ার সিস্টেম এবং সৌর ইনভার্টারের মতো উচ্চ-প্রান্তের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
প্রশ্ন: এই সিরিজে কোন কোর আকারগুলি উপলব্ধ?
উত্তর: টরয়ডাল, ই-টাইপ, সিলিন্ডার এবং ড্রাম সহ একাধিক আকার উপলব্ধ। নির্দিষ্ট অ্যাপ্লিকেশন এবং ইনস্টলেশন স্থানের উপর ভিত্তি করে উপযুক্ত কোর কাঠামো নির্বাচন করা যেতে পারে।
প্রশ্ন: অ্যান্টি-ডিসি বায়াস স্যাচুরেশন ক্ষমতার তাৎপর্য কী?
উত্তর: পিএফসি চোকস এবং আউটপুট চোকস অ্যাপ্লিকেশনগুলিতে, বড় ডিসি বায়াস কারেন্ট কোর স্যাচুরেশনের কারণ হতে পারে, যার ফলে ইন্ডাকট্যান্সের তীব্র পতন ঘটে। এই কোরের চমৎকার অ্যান্টি-ডিসি বায়াস স্যাচুরেশন ক্ষমতা উচ্চ-কারেন্ট অবস্থার অধীনে স্থিতিশীল ইন্ডাকট্যান্স নিশ্চিত করে, ফিল্টারিং কার্যকারিতা বজায় রাখে।
