RH35 ফেরিট মণির স্বয়ংক্রিয় সন্নিবেশ পিসি বোর্ড এবং অর্ধপরিবাহী সুরক্ষার জন্য উচ্চ ফ্রিকোয়েন্সি ইএমআই দমন

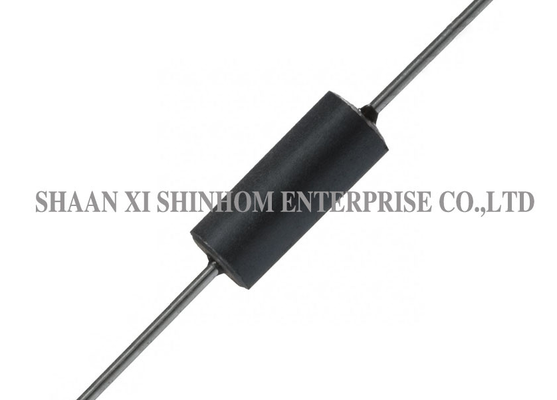

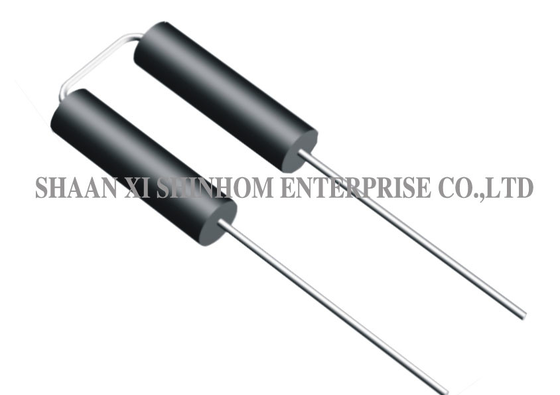

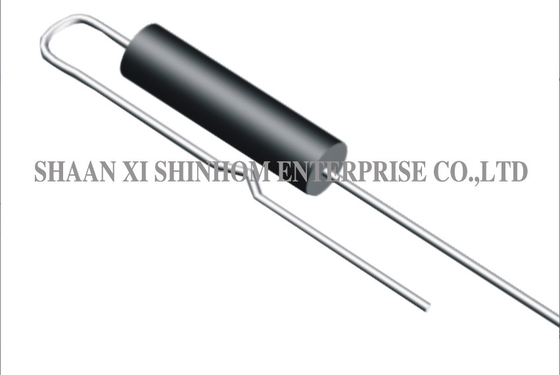

RH35 ফেরাইট বিড পিসি বোর্ডে স্বয়ংক্রিয় সন্নিবেশের জন্য

RH35 ফেরাইট বিডটি বিশেষভাবে পিসি বোর্ডে স্বয়ংক্রিয় সন্নিবেশের জন্য ডিজাইন করা হয়েছে। এটি একটি লিডযুক্ত কাঠামো এবং নিকেল-জিঙ্ক (NiZn) ফেরাইট কোর ব্যবহার করে, যা একটি বিস্তৃত ফ্রিকোয়েন্সি পরিসরে চমৎকার উচ্চ-ফ্রিকোয়েন্সি EMI দমন প্রদান করে। পণ্যটি অবাঞ্ছিত সিগন্যাল ফিডব্যাক এবং প্যারাসাইটিক অসিলেশন কার্যকরভাবে প্রতিরোধ করে। এটি সার্কিটে ভোল্টেজ এবং কারেন্ট স্পাইক দমন করে, সেমিকন্ডাক্টর ডিভাইসগুলির জন্য নির্ভরযোগ্য সুরক্ষা প্রদান করে। বিভিন্ন হস্তক্ষেপ দমন প্রয়োজনীয়তা পূরণের জন্য একাধিক মডেল উপলব্ধ। সোল্ডারিং পদ্ধতি ওয়েভ সোল্ডারিং এবং রিফ্লো সোল্ডারিং উভয়কেই সমর্থন করে। টার্মিনাল বাঁকানো শক্তি ≥24.5N। এটি পিসি বোর্ড EMI দমন, পাওয়ার ফিল্টারিং, সিগন্যাল লাইন নয়েজ দমন এবং বিভিন্ন সেমিকন্ডাক্টর সুরক্ষা সার্কিটে ব্যাপকভাবে ব্যবহৃত হয়।

বৈশিষ্ট্য

• পিসি বোর্ডে স্বয়ংক্রিয় সন্নিবেশের জন্য লিড ফেরাইট বিড কোর
• RH টাইপের কোরগুলি পিসি বোর্ডে স্বয়ংক্রিয় সন্নিবেশের জন্য তৈরি করা হয়
• অনাকাঙ্ক্ষিত সিগন্যাল ফিডব্যাক এবং প্যারাসাইটিক OSC প্রতিরোধ করুন
• RH ফিল্টারগুলি সার্কিটের মধ্যে ভোল্টেজ এবং কারেন্ট স্পাইক দমন করে এবং সেমিকন্ডাক্টর ডিভাইসগুলির সুরক্ষা প্রদান করে
• NiZn দিয়ে তৈরি ফেরাইট কোর, একটি উপাদান যা একটি বিস্তৃত ফ্রিকোয়েন্সি পরিসরে কাজ করে
• সর্বোত্তম সম্ভাব্য হস্তক্ষেপ দমনের জন্য অনেক ভিন্ন প্রকার
• কার্যকরী তাপমাত্রা: -55°C থেকে +80°C

প্রয়োগ

• পিসি বোর্ড EMI দমন
• পাওয়ার লাইন নয়েজ ফিল্টারিং
• সিগন্যাল লাইন হস্তক্ষেপ দমন
• সেমিকন্ডাক্টর ডিভাইস সুরক্ষা
• সুইচিং পাওয়ার সাপ্লাই নয়েজ দমন
• ডিজিটাল সার্কিট EMI সুরক্ষা
• উচ্চ-ফ্রিকোয়েন্সি সার্কিট প্যারাসাইটিক অসিলেশন দমন
• শিল্প নিয়ন্ত্রণ সরঞ্জাম EMI ফিল্টারিং

নোট:

• ইম্পিডেন্স: HP4191A বা HP4194A HP4395A
• সোল্ডারিং পদ্ধতি: ওয়েভ, রিফ্লো
• কার্যকরী তাপমাত্রা: -25°C থেকে +85°C
• সংরক্ষণ তাপমাত্রা: -55°C থেকে +125°C
• টার্মিনাল বাঁকানো শক্তি: 24.5N ন্যূনতম

আরও EMI দমন ফেরাইট কোরের জন্য, অনুগ্রহ করে আমাদের ওয়েবসাইটে যান বা আমাদের সাথে যোগাযোগ করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: নিকেল-জিঙ্ক (NiZn) ফেরাইট কোরের বৈশিষ্ট্যগুলি কী কী?

উত্তর: নিকেল-জিঙ্ক ফেরাইট উচ্চ প্রতিরোধ ক্ষমতা এবং চমৎকার ব্রডব্যান্ড বৈশিষ্ট্য সরবরাহ করে। এটি উচ্চ ফ্রিকোয়েন্সিতে কম কোর লস সরবরাহ করে, যা MHz থেকে GHz ব্যান্ড পর্যন্ত EMI দমন অ্যাপ্লিকেশনের জন্য উপযুক্ত। ম্যাঙ্গানিজ-জিঙ্ক ফেরাইটের তুলনায়, NiZn উপাদান উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপ দমনের জন্য বেশি উপযুক্ত।

প্রশ্ন: লিডযুক্ত ফেরাইট বিড কীভাবে স্বয়ংক্রিয় সন্নিবেশ অর্জন করে?

উত্তর: RH35 সিরিজ স্ট্যান্ডার্ড পিন স্পেসিং এবং লিড ডাইমেনশন ব্যবহার করে। এটি স্বয়ংক্রিয় সন্নিবেশ মেশিনগুলির (স্বয়ংক্রিয় উল্লম্ব/অনুভূমিক কম্পোনেন্ট ইনসার্টার) সাথে সামঞ্জস্যপূর্ণ, যা উচ্চ-গতির স্বয়ংক্রিয় উৎপাদন সক্ষম করে এবং পিসি বোর্ড অ্যাসেম্বলি দক্ষতা উন্নত করে।

প্রশ্ন: এই পণ্যটি কীভাবে ভোল্টেজ এবং কারেন্ট স্পাইক দমন করে?

উত্তর: ফেরাইট বিড উচ্চ ফ্রিকোয়েন্সিতে উচ্চ ইম্পিডেন্স উপস্থাপন করে, উচ্চ-ফ্রিকোয়েন্সি স্পাইক শক্তিকে তাপে রূপান্তরিত করে এবং তা অপচয় করে। এটি ভোল্টেজ এবং কারেন্ট স্পাইক দমন করে, ডাউনস্ট্রিম সেমিকন্ডাক্টর ডিভাইসগুলিকে ক্ষণস্থায়ী ওভারভোল্টেজ/ওভারকারেন্ট সার্জ থেকে রক্ষা করে।
