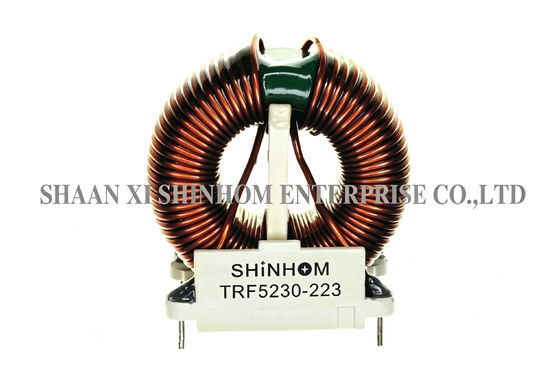

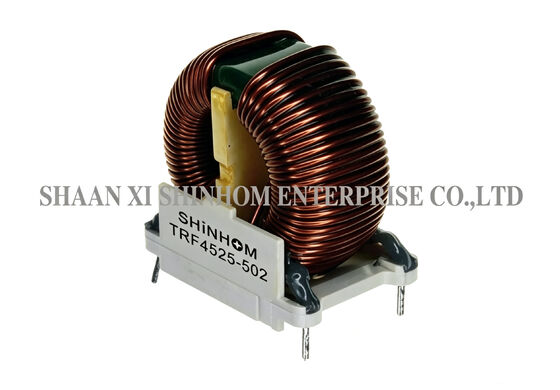

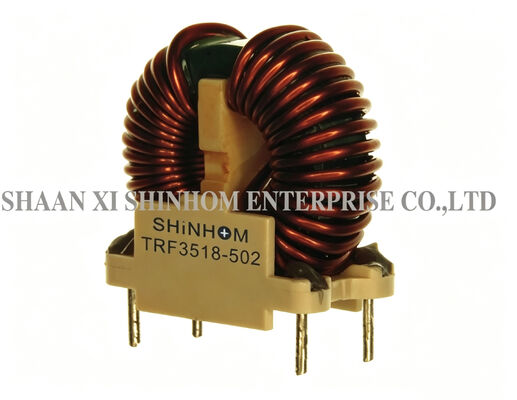

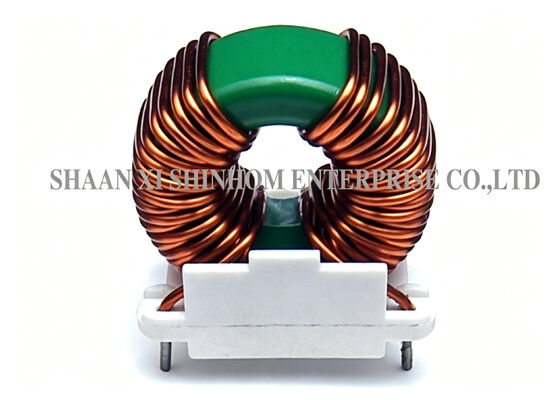

সৌর ও বায়ু শক্তি সিস্টেমের জন্য কম ক্ষতির টরয়েডাল সাধারণ মোড শক 50Hz-500KHz

কম ক্ষতি টরয়েডালসাধারণ-মোড চোকএকটি টরয়েডাল কোর এবং স্প্লিট-ওয়াইন্ডিং ডিজাইন ব্যবহার করে। এটি খুব কম ইন্টার-ওয়াইন্ডিং ক্যাপাসিট্যান্স অফার করে। একক-স্তর ওয়াইন্ডিং বিস্তৃত ফ্রিকোয়েন্সি পরিসীমা জুড়ে সর্বোচ্চ সাধারণ-মোড প্রতিবন্ধকতা নিশ্চিত করে। ফ্রিকোয়েন্সি প্রতিক্রিয়া 50Hz থেকে 500KHz কভার করে, কম-ফ্রিকোয়েন্সি এসি রিঅ্যাক্টর এবং বিভিন্ন পাওয়ার ফিল্টারিং অ্যাপ্লিকেশনের জন্য উপযুক্ত। এটি উল্লম্ব বা অনুভূমিক মাউন্ট সমর্থন করে। উল্লম্ব পিন মাউন্ট করা সহজ PCB সমাবেশের অনুমতি দেয় এবং চমৎকার কম্পন প্রতিরোধের প্রদান করে। এটি সৌর বিদ্যুৎ উৎপাদন, বায়ু শক্তি উৎপাদন, পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ, ইন্ডাকশন হিটিং, ওয়েল্ডিং সরঞ্জাম, আরএফআই দমন এবং ডিসি-ডিসি রূপান্তরে ব্যাপকভাবে ব্যবহৃত হয়।

• টরয়েডাল কোর - অত্যন্ত কম ফুটো প্রবাহ
• স্প্লিট ওয়াইন্ডিং – সর্বনিম্ন ইন্টার-ওয়াইন্ডিং ক্যাপাসিট্যান্স
• একক-স্তর ওয়াইন্ডিং – সর্বোচ্চ সাধারণ-মোড প্রতিবন্ধকতা
• ফ্রিকোয়েন্সি পরিসীমা - 50Hz থেকে 500KHz
• ক্রিপেজ দূরত্ব - 1-3 মিমি, নিরাপত্তা মান পূরণ করে
• উপাদান - UL94-V0 শিখা retardant প্রত্যয়িত
• অপারেটিং তাপমাত্রা - -55°C থেকে +105°C
• উল্লম্ব বা অনুভূমিক মাউন্টিং – ঐচ্ছিক

• সৌর বিদ্যুৎ উৎপাদন ব্যবস্থা
• বায়ু শক্তি উৎপাদন ব্যবস্থা
• পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ সরঞ্জাম
• আবেশন গরম করার সরঞ্জাম
• ঢালাই সরঞ্জাম
• RFI দমন chokes
• DC-DC রূপান্তরকারী
• কাগজ শিল্প সরঞ্জাম

• আবেশ সহনশীলতা +50% -30%
• সর্বোচ্চ অপারেটিং ভোল্টেজ: 40℃ এ 250V
• IDC সর্বোচ্চ: রেটিং AC/DC বর্তমান A @40℃
• হাই-পট 2500Vac উইন্ডিং থেকে উইন্ডিং 3S।
• ইন্ডাকট্যান্স টেস্টিং: 10KHz 0.1V HP4284A
• RDC: QuadTech 1880 Milliohmmeter
• সার্জ কারেন্ট সর্বোচ্চ 10ms: 20X IDC
• অপারেটিং তাপমাত্রা: -40℃ থেকে +105℃
• স্টোরেজ তাপমাত্রা: -40℃ থেকে +105℃

দ্রষ্টব্য: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে।

প্রশ্ন: স্প্লিট-ওয়াইন্ডিং ডিজাইনের সুবিধা কী কী?

উত্তর: স্প্লিট-ওয়াইন্ডিং প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলিকে মূলে শারীরিকভাবে আলাদা করে রাখে। এটি কার্যকরভাবে উইন্ডিংগুলির মধ্যে পরজীবী ক্যাপাসিট্যান্স হ্রাস করে এবং উচ্চ-ফ্রিকোয়েন্সি শব্দের জন্য ক্যাপাসিটিভ কাপলিং পাথ হ্রাস করে। এটি সাধারণ-মোড শব্দ দমনকে উন্নত করে, বিশেষ করে উচ্চ-ফ্রিকোয়েন্সি পরিসরে।

প্রশ্ন: মাল্টি-লেয়ার উইন্ডিংয়ের তুলনায় একক-স্তর ওয়াইন্ডিংয়ের সুবিধা কী কী?

উত্তর: একক-স্তর ওয়াইন্ডিং আন্তঃস্তর পরজীবী ক্যাপাসিট্যান্স দূর করে। এটি একটি বিস্তৃত ফ্রিকোয়েন্সি পরিসীমা জুড়ে উচ্চতর সাধারণ-মোড প্রতিবন্ধকতা এবং আরও স্থিতিশীল ফিল্টারিং কর্মক্ষমতা প্রদান করে। একক-স্তর কাঠামোটি আরও ভাল তাপ অপচয় এবং আরও সামঞ্জস্যপূর্ণ ঘূর্ণন সরবরাহ করে, এটিকে কঠোর EMI দমনের প্রয়োজনীয়তার সাথে পাওয়ার ডিজাইনের জন্য উপযুক্ত করে তোলে।

প্রশ্ন: নিরাপত্তার মানদণ্ডের জন্য 1-3 মিমি ক্রিপেজ দূরত্বের তাৎপর্য কী?

উত্তর: ক্রিপেজ দূরত্ব হল অন্তরণ পৃষ্ঠ বরাবর মাপা সবচেয়ে কম দূরত্ব। এটি সরাসরি পণ্যের নিরোধক স্তর এবং নিরাপত্তা শংসাপত্রকে প্রভাবিত করে। 1-3 মিমি ক্রীপেজ দূরত্ব UL, CSA, এবং IEC মানগুলি মৌলিক এবং চাঙ্গা নিরোধকের জন্য পূরণ করে, যা গ্রাহকদের নিরাপত্তা শংসাপত্র পাস করতে সহায়তা করে।

প্রশ্ন: উল্লম্ব এবং অনুভূমিক মাউন্টিংয়ের মধ্যে কীভাবে নির্বাচন করবেন?

ক: উল্লম্ব মাউন্টিং (পিন নীচের দিকে) PCB স্থান সংরক্ষণ করে এবং উচ্চ-ঘনত্বের বিন্যাসের জন্য উপযুক্ত। অনুভূমিক মাউন্টিং (পাশে পিন) সামগ্রিক উচ্চতা হ্রাস করে এবং কম-প্রোফাইল ডিজাইনের জন্য উপযুক্ত। উভয় মাউন্ট প্রকার স্বয়ংক্রিয় সন্নিবেশ সমর্থন করে।
