Name: ১০ মেগাহার্টজ–৪০ গিগাহার্টজ অ্যাপ্লিকেশনের জন্য ফ্লাইং লিড সহ বিসি সিরিজ ব্রডব্যান্ড কনিক্যাল ইন্ডাক্টর এবং লো ডিসিআর
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: বিসি-সিয়ার্স ইন্ডাক্টর
Availability: InStock

বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন

বৈশিষ্ট্য

বিশেষ উল্লেখ

ইন্ডাক্ট্যান্স রেঞ্জ: 0.22 μH থেকে 8.0 μH (±5%)

ডিসিআর (সর্বোচ্চ): 0.10 Ω থেকে 3.39 Ω

Irms (সর্বোচ্চ): 230 mA থেকে 1200 mA

মাউন্ট টাইপ: ফ্লাইং লিডস (গর্তের মাধ্যমে, সামঞ্জস্যযোগ্য কোণ)

আর্দ্রতা সংবেদনশীলতা স্তর (MSL): লেভেল 1 (সীমাহীন ফ্লোর লাইফ)

প্যাকেজিং: ট্রে প্রতি 25 পিসি

বিশেষভাবে তুলে ধরা:

10 MHz–40 GHz ব্রডব্যান্ড কনিক্যাল ইনডাক্টর

ফ্লাইং লিডস আরএফ ইন্ডাক্টর

নিম্ন ডিসিআর মাইক্রোওয়েভ ইন্ডাক্টর

মৌলিক তথ্য

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: SHINHOM

সাক্ষ্যদান: RoHS/ISO/UL/CE/IATF16949/CNAS

মডেল নম্বার: বিসি-সিয়ার্স ইন্ডাক্টর

নথি: BC-Seires inductor_.pdf

প্রদান

ডেলিভারি সময়: 2~8 সপ্তাহ

পরিশোধের শর্ত: এল/সি, টি/টি

গ্যালারী

১০ মেগাহার্টজ–৪০ গিগাহার্টজ অ্যাপ্লিকেশনের জন্য ফ্লাইং লিড সহ বিসি সিরিজ ব্রডব্যান্ড কনিক্যাল ইন্ডাক্টর এবং লো ডিসিআর

পণ্যের বর্ণনা

BC সিরিজের ব্রডব্যান্ড কনিকাল ইনডাক্টর সহ ফ্লাইং লিডস (10 MHz-40 GHz)

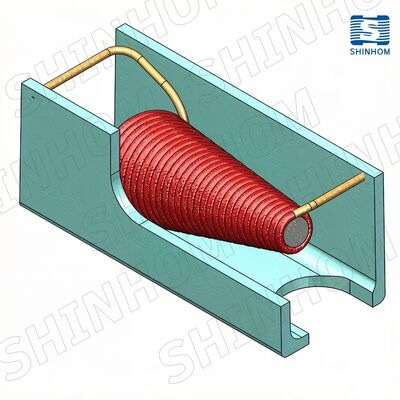

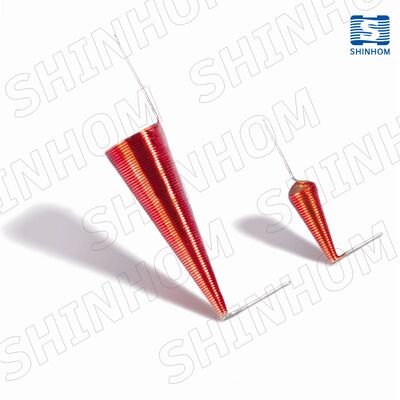

বিসি সিরিজের ব্রডব্যান্ড কনিক্যাল ইনডাক্টর একটি অনন্য বৈশিষ্ট্যশঙ্কুযুক্ত কাঠামো নকশা, কার্যকরভাবে পরজীবী ক্যাপাসিট্যান্স হ্রাস এবং একটি সক্রিয়আল্ট্রা-ওয়াইড অপারেটিং ফ্রিকোয়েন্সি 10 MHz থেকে 40 GHz পর্যন্ত.এর ফ্লাই-লিড টার্মিনাল ডিজাইন নমনীয় মাউন্টিং বিকল্প এবং সামঞ্জস্যযোগ্য ইনস্টলেশন কোণ সরবরাহ করে, যা RF মডিউল এবং মাইক্রোওয়েভ সার্কিটে সুনির্দিষ্ট অবস্থানের অনুমতি দেয়। শঙ্কু সূচনাকারী প্রস্তাবকম ডিসি প্রতিরোধেরএবং ক1200 mA পর্যন্ত বর্তমান হ্যান্ডলিং ক্ষমতা, থেকে একটি আবেশ পরিসীমা সঙ্গে0.22 μH থেকে 8.0 μH.

পণ্যটি মেনে চলেRoHS, হ্যালোজেন-মুক্ত, এবং পরিবেশগত মান পৌঁছান, এবং বৈশিষ্ট্য একটিMSL লেভেল 1 রেটিং. এটি আল্ট্রা-ওয়াইডব্যান্ড বায়াস নেটওয়ার্ক, আরএফ মডিউল এবং মাইক্রোওয়েভ সার্কিট অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

বৈশিষ্ট্য

আল্ট্রা-ওয়াইডব্যান্ড অপারেশন- 10MHz থেকে 40GHz
শঙ্কুযুক্ত গঠন- পরজীবী ক্যাপাসিট্যান্স হ্রাস করে
উড়ন্ত সীসা- নমনীয় মাউন্টিং, সামঞ্জস্যযোগ্য কোণ
কম ডিসিআর- উচ্চ-ফ্রিকোয়েন্সি ক্ষতি কমিয়ে দেয়
উচ্চ স্রোত- 1200mA Irms পর্যন্ত
আবেশ পরিসীমা- 0.22µH থেকে 8.0µH
ওয়াইড অপারেটিং তাপমাত্রা– -40°C থেকে +125°C
MSL লেভেল 1- সীমাহীন মেঝে জীবন

বৈদ্যুতিক স্পেসিফিকেশন (25 ডিগ্রি সেলসিয়াসে)

পার্ট নম্বর	আবেশ (±5%)	DCR (Ω) সর্বোচ্চ	Irms (mA)
BC-R22J	0.22 μH	0.10	1200
BC-R53J	0.53 μH	0.15	1060
BC-1R2J	1.20 μH	1.05	270
BC-1R6J	1.65 μH	0.60	490
BC-2R3J	2.35 μH	1.61	270
BC-2R7J	2.75 μH	0.40	675
BC-6R3J	6.35 μH	0.92	480
BC-6R5J	6.50 μH	0.70	650
BC-8R0J	8.00 μH	৩.৩৯	230

10 MHz, 0.1 Vrms, 0 Adc-এ পরিমাপ করা ইন্ডাকট্যান্স। 25°C পরিবেষ্টিত থেকে 40°C তাপমাত্রা বৃদ্ধির উপর ভিত্তি করে Irms রেটিং।

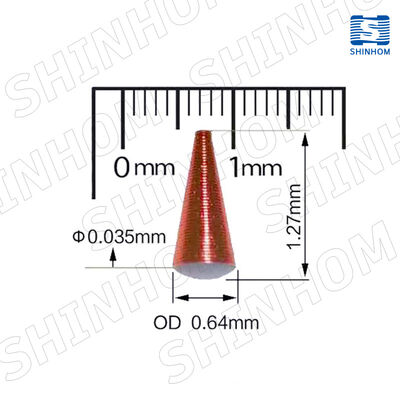

যান্ত্রিক মাত্রা (মিমি)

পার্ট নম্বর	A (±0.05)	বি সর্বোচ্চ	সি সর্বোচ্চ	D (±0.25)	E (±0.25)
BC-R22J	0.20	1.45	3.51	4.216	2.54
BC-R53J	0.20	1.80	4.55	4.216	2.54
BC-1R2J	0.20	1.14	2.92	4.216	2.54
BC-1R6J	0.20	1.70	৪.৪২	4.216	2.54
BC-2R3J	0.20	1.52	3.81	4.216	2.54
BC-2R7J	0.20	2.72	7.87	৬.৯৮৫	2.54
BC-6R3J	0.20	2.95	৮.৮২	৬.৯৮৫	2.54
BC-6R5J	0.20	3.56	11.05	9.906	2.54
BC-8R0J	0.20	1.88	৬.০২	4.572	2.54

অ্যাপ্লিকেশন

আল্ট্রা-ওয়াইডব্যান্ড বায়াস নেটওয়ার্ক- ব্রডব্যান্ড বায়াস-টি সার্কিট
আরএফ মডিউল- আরএফ ফ্রন্ট-এন্ড মডিউল
মাইক্রোওয়েভ সার্কিট- মাইক্রোওয়েভ সংকেত প্রক্রিয়াকরণ
অপটিক্যাল কমিউনিকেশন- উচ্চ গতির অপটিক্যাল মডিউল
পরীক্ষা এবং পরিমাপ- ওয়াইডব্যান্ড পরীক্ষার সরঞ্জাম
রাডার সিস্টেম- উচ্চ-ফ্রিকোয়েন্সি রাডার ফ্রন্ট এন্ড

FAQ

প্রশ্ন: প্রথাগত সূচনাকারীর তুলনায় শঙ্কু সূচকগুলির সুবিধাগুলি কী কী?

ক:শঙ্কুযুক্ত কাঠামো কার্যকরভাবে পরজীবী ক্যাপাসিট্যান্স হ্রাস করে, একটি অতি-প্রশস্ত ফ্রিকোয়েন্সি পরিসরে (10 MHz থেকে 40 GHz) স্থিতিশীল ইন্ডাকট্যান্স কর্মক্ষমতা সক্ষম করে, যা প্রচলিত সূচনাকারীর সাথে অর্জন করা কঠিন।

প্রশ্ন: ফ্লাই-লিড ডিজাইনের সুবিধা কী?

ক:ফ্লাই-লিড স্ট্রাকচার নমনীয় মাউন্টিং বিকল্প এবং সামঞ্জস্যযোগ্য ইনস্টলেশন কোণ সরবরাহ করে, যা স্থান-সীমাবদ্ধ RF মডিউল এবং মাইক্রোওয়েভ সার্কিটে, বিশেষত ম্যানুয়াল সমাবেশ এবং টিউনিংয়ের জন্য উপাদানটির অবস্থান এবং সোল্ডারকে সহজ করে তোলে।

প্রশ্ন: এই সূচনাকারীর কোন ফ্রিকোয়েন্সি পরিসীমা সমর্থন করে?

ক:বিসি সিরিজ থেকে একটি আল্ট্রা-ওয়াইড ফ্রিকোয়েন্সি পরিসীমা সমর্থন করে10 MHz থেকে 40 GHz, আরএফ থেকে মাইক্রোওয়েভ ফ্রিকোয়েন্সি ব্যান্ডে অ্যাপ্লিকেশন কভার করে।
