বাড়ি /পণ্য/সাধারণ মোড চোক/উচ্চ গতির ইন্টারফেস ইএমআই দমনের জন্য কমপ্যাক্ট ওয়্যার ওয়াল্ড কমন মোড ফিল্টার স্পেস-সীমিত অ্যাপ্লিকেশনগুলিতে

উচ্চ গতির ইন্টারফেস ইএমআই দমনের জন্য কমপ্যাক্ট ওয়্যার ওয়াল্ড কমন মোড ফিল্টার স্পেস-সীমিত অ্যাপ্লিকেশনগুলিতে

5000
MOQ

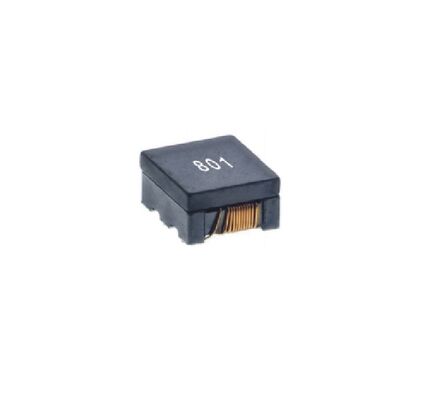

Compact Wire Wound Common Mode Filter for High-Speed Interface EMI Suppression in Space-Constrained Applications
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
বিশেষভাবে তুলে ধরা:

কমপ্যাক্ট ফুটপ্রিন্ট কমন মোড ফিল্টার

,

তারের ক্ষত সাধারণ মোড স্টোক

,

হাই-স্পিড ইন্টারফেস ইএমআই সাপ্রেশন কম্পোনেন্ট
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: SHINHOM
সাক্ষ্যদান: RoHS
মডেল নম্বার: SF1210F-3W সিরিজ
নথি: SF1210F-3W Series_.pdf
প্রদান
ডেলিভারি সময়: 2~8 সপ্তাহ
পরিশোধের শর্ত: এল/সি, টি/টি
পণ্যের বর্ণনা
হাই-স্পিড ইন্টারফেসের ইএমআই দমনের জন্য কমপ্যাক্ট ওয়্যার ওয়াল্ড কমন মোড ফিল্টার সিরিজ
স্পেস-সংকুচিত অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য গোলমাল ফিল্টারিং সরবরাহ করার জন্য ডিজাইন করা, SF1210F-3W সিরিজ উচ্চ-কার্যকারিতাসাধারণ মোড ফিল্টারএকটি কম্প্যাক্ট পদচিহ্ন.তারের ঘা ঘানির্মাণ, এই সিরিজ অপরিহার্য প্রদানইএমআই দমন উপাদান100MHz এ 160Ω, 240Ω এবং 500Ω এর সাধারণ মোড প্রতিরোধের বিকল্পগুলির সাথে কার্যকারিতা। সহজ একীকরণের জন্য ডিজাইন করা হয়েছে,এটিতে সর্বোত্তম কর্মক্ষমতা এবং উত্পাদনযোগ্যতা নিশ্চিত করার জন্য প্রস্তাবিত পিসিবি বিন্যাস এবং স্টেনসিল প্যাটার্ন অন্তর্ভুক্ত রয়েছেRoHS এবং হ্যালোজেন মুক্ত মানদণ্ডের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, এটি -40 °C থেকে +125 °C তাপমাত্রা পরিসরে নির্ভরযোগ্যভাবে কাজ করে।
মূল বৈশিষ্ট্য
  • সাধারণ মোড প্রতিবন্ধকতা (@100MHz):160Ω, 240Ω, অথবা 500Ω (±25%, মডেলের উপর নির্ভর করে)
  • ডিসি রেজিস্ট্যান্স (ডিসিআর):০.২১Ω (সর্বোচ্চ)
  • নামমাত্র বর্তমানঃ৫০০mA পর্যন্ত (সর্বাধিক)
  • নামমাত্র ভোল্টেজঃ50 ভিডিসি (সর্বোচ্চ)
  • ভোল্টেজ প্রতিরোধ করুনঃ125 ভিডিসি (সর্বোচ্চ)
  • আইসোলেশন প্রতিরোধ ক্ষমতাঃ১০ এমওএম (মিনিট)
  • নির্মাণঃশক্তিশালী উচ্চ-ফ্রিকোয়েন্সি পারফরম্যান্সের জন্য তারের রান টাইপ
  • ডিজাইন সহায়তাঃপ্রস্তাবিত PCB জমি প্যাটার্ন এবং solder paste stencil aperture অন্তর্ভুক্ত
  • সম্মতিঃ১০০% সীসা মুক্ত, হ্যালোজেন মুক্ত, RoHS সম্মতিপূর্ণ
  • অপারেটিং তাপমাত্রাঃ-40°C থেকে +125°C (স্ব-তাপমাত্রা বৃদ্ধি সহ)
অ্যাপ্লিকেশন
  • উচ্চ গতির ডিফারেনশিয়াল ডেটা লাইনের জন্য ইএমআই ফিল্টারিং (যেমন ইউএসবি ৩.০/৩) ।1(এইচডিএমআই, ডিসপ্লেপোর্ট, এমআইপিআই)
  • পোর্টেবল এবং পরিধানযোগ্য ভোক্তা ইলেকট্রনিক্সের মধ্যে গোলমাল নিষ্কাশন
  • যোগাযোগ মডিউল (Wi-Fi, ব্লুটুথ) এর সিগন্যাল অখণ্ডতা বৃদ্ধি
  • কম বর্তমানের ডিজিটাল সার্কিট এবং সেন্সরগুলিতে পাওয়ার লাইন ফিল্টারিং
  • নেটওয়ার্কিং সরঞ্জাম এবং সেট-টপ বক্সে বোর্ড-স্তরের ইএমসি সমাধান
প্রায়শই জিজ্ঞাসিত প্রশ্ন
আমি কিভাবে 160Ω, 240Ω, এবং 500Ω প্রতিরোধের মডেলগুলির মধ্যে বেছে নেব?
পছন্দটি আপনি দমন করতে চান এমন সাধারণ-মোড গোলমালের ফ্রিকোয়েন্সি এবং প্রশস্ততার উপর নির্ভর করে। উচ্চতর প্রতিবন্ধকতা পরীক্ষার ফ্রিকোয়েন্সি (100MHz) এ বৃহত্তর হ্রাস প্রদান করে।আপনার নির্দিষ্ট EMI প্রোফাইল এবং সম্মতি প্রয়োজনীয়তা বিবেচনা করুন. 500Ω মডেল 100MHz এ সবচেয়ে শক্তিশালী দমন প্রদান করে।
কেন প্রস্তাবিত PCB বিন্যাস এবং স্টেনসিল নিদর্শন গুরুত্বপূর্ণ?
এই সুপারিশগুলি প্যারাসাইটিক প্রভাবগুলিকে হ্রাস করে ফিল্টারের উচ্চ-ফ্রিকোয়েন্সি পারফরম্যান্সকে অনুকূল করতে সহায়তা করে এবং পৃষ্ঠ-মাউন্ট সমাবেশের সময় নির্ভরযোগ্য, ধারাবাহিক সোল্ডার জয়েন্টগুলি নিশ্চিত করে,উত্পাদন ত্রুটি হ্রাস.
এই সিরিজটি পাওয়ার লাইন ফিল্টারিংয়ের জন্য ব্যবহার করা যেতে পারে?
হ্যাঁ, কিন্তু নামমাত্র বর্তমান (সর্বোচ্চ 500mA) নোট করুন। এটি কম বর্তমানের পাওয়ার রেল বা সিগন্যাল লাইনগুলির উপর শব্দ ফিল্টার করার জন্য উপযুক্ত। উচ্চতর বর্তমানের পাওয়ার লাইনগুলির জন্য, এটি একটি ভাল ডিসি স্ট্রিপিং মেশিন।নির্বাচিত মডেলের বর্তমান রেটিং অতিক্রম না করা নিশ্চিত করা.
এই প্রসঙ্গে তারের ঘূর্ণন নির্মাণের সুবিধা কী?
ওয়্যার-উইন্ড নির্মাণ সাধারণত কিছু মাল্টিলেয়ার সিরামিক ফিল্টারের তুলনায় উচ্চতর সাধারণ-মোড প্রতিবন্ধকতা এবং উচ্চ ফ্রিকোয়েন্সিতে আরও ভাল পারফরম্যান্সের অনুমতি দেয়,দ্রুত ডিজিটাল ইন্টারফেসে ইএমআই দমন করার জন্য এটি আরও কার্যকর করে তোলে.
