বাড়ি /পণ্য/সাধারণ মোড চোক/সিএমডি সিএম0705 সিরিজ এসএমডি কমন মোড স্টোক উচ্চ ক্ষয়ক্ষতি কর্মক্ষমতা, প্রশস্ত ইন্ডাক্ট্যান্স পরিসীমা এবং উচ্চ বিচ্ছিন্নতা ক্ষমতা সহ

সিএমডি সিএম0705 সিরিজ এসএমডি কমন মোড স্টোক উচ্চ ক্ষয়ক্ষতি কর্মক্ষমতা, প্রশস্ত ইন্ডাক্ট্যান্স পরিসীমা এবং উচ্চ বিচ্ছিন্নতা ক্ষমতা সহ

5000
MOQ

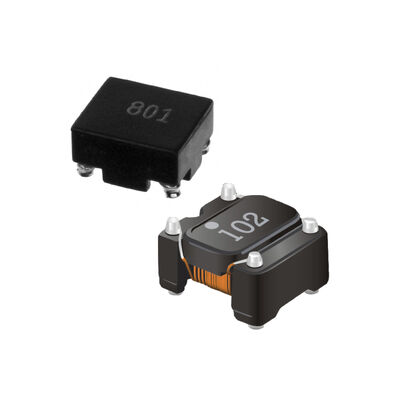

CMD CM0705 Series SMD Common Mode Choke with High Attenuation Performance, Wide Inductance Range, and High Isolation Capability
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা এখন চ্যাট করুন
বৈশিষ্ট্য
বিশেষ উল্লেখ
বিশেষভাবে তুলে ধরা:

উচ্চ হ্রাস কর্মক্ষমতা সাধারণ মোড Choke

,

বিস্তৃত ইন্ডাক্ট্যান্স রেঞ্জ এসএমডি সাধারণ মোড শক

,

উচ্চ বিচ্ছিন্নতা ক্ষমতা পৃষ্ঠ মাউন্ট সাধারণ মোড ইন্ডাক্টর
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: SHINHOM
সাক্ষ্যদান: RoHS
মডেল নম্বার: CM0705
নথি: CM0705 Series_.pdf
প্রদান
ডেলিভারি সময়: 2~8 সপ্তাহ
পরিশোধের শর্ত: এল/সি, টি/টি
পণ্যের বর্ণনা
CMD কমন মোড চোক CM0705 সিরিজ
সিএমডি কমন মোড চোক CM0705 সিরিজ হল একটি কমপ্যাক্ট এসএমডি কমন মোড চোক যা উচ্চ-ঘনত্বের ইলেকট্রনিক সার্কিটে কার্যকর শব্দ দমনের জন্য ডিজাইন করা হয়েছে। পিক-এন্ড-প্লেস সমাবেশের জন্য অপ্টিমাইজ করা একটি ক্ষুদ্রাকৃতির পৃষ্ঠ মাউন্ট প্যাকেজ সমন্বিত, এই সিরিজটি বিস্তৃত ফ্রিকোয়েন্সি পরিসর জুড়ে নির্ভরযোগ্য সমপরিমাণতা এবং সামঞ্জস্যপূর্ণ বৈদ্যুতিক কর্মক্ষমতা প্রদান করে।
একাধিক ইন্ডাকট্যান্স বিকল্প এবং 500 Vrms এর একটি উচ্চ লাইন-টু-লাইন টেস্ট ভোল্টেজ সহ, CM0705 সিরিজটি স্থিতিশীল EMI ফিল্টারিং এবং সংকেত অখণ্ডতা সুরক্ষার প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। এর দৃঢ় নকশা এবং বিস্তৃত অপারেটিং তাপমাত্রা পরিসর এটিকে ভোক্তা, শিল্প এবং যোগাযোগ ইলেকট্রনিক্সের জন্য একটি নির্ভরযোগ্য পৃষ্ঠ মাউন্ট কমন মোড ইন্ডাক্টর করে তোলে।
মূল বৈশিষ্ট্য
  • সারফেস মাউন্ট ডিজাইন- কমপ্যাক্ট SMD প্যাকেজ স্বয়ংক্রিয় পিক-এন্ড-প্লেস সমাবেশের সাথে সামঞ্জস্যপূর্ণ
  • উচ্চ মনোযোগ কর্মক্ষমতা- বিস্তৃত ফ্রিকোয়েন্সি পরিসরে কার্যকর EMI শব্দ দমনের জন্য ডিজাইন করা হয়েছে
  • ওয়াইড ইন্ডাকট্যান্স রেঞ্জ- 47 µH থেকে 12000 µH (মডেল-নির্ভর) থেকে আবেশের মান
  • স্থিতিশীল রেট বর্তমান- অংশ সংখ্যার উপর নির্ভর করে 500 mA পর্যন্ত রেট করা বর্তমান
  • কম ডিসি প্রতিরোধের- পাওয়ার লস কমাতে অপ্টিমাইজ করা ডিসিআর মান
  • উচ্চ বিচ্ছিন্নতা ক্ষমতা- উইন্ডিংগুলির মধ্যে 500 Vrms পরীক্ষা ভোল্টেজ (লাইন থেকে লাইন)
  • প্রশস্ত তাপমাত্রা পরিসীমা- অপারেটিং তাপমাত্রা -25°C থেকে +105°C
বৈদ্যুতিক বৈশিষ্ট্য
25°C পরিবেষ্টিত তাপমাত্রায় পরিমাপ করা স্পেসিফিকেশন:
আবেশ সহনশীলতা +50% / -30%
ইন্ডাকট্যান্স রেঞ্জ 47 µH থেকে 12000 µH
রেট করা বর্তমান 100 mA থেকে 500 mA (মডেল-নির্ভর)
DC প্রতিরোধ (সর্বোচ্চ) 180 mΩ থেকে 1800 mΩ
পরীক্ষা ভোল্টেজ 500 Vrms (লাইন থেকে লাইন)
ইন্ডাকট্যান্স টেস্ট কন্ডিশন 100 kHz, 20 mV
অ্যাপ্লিকেশন
  • ইএমআই দমন- ইএমআই সাপ্রেশন কমন মোড চোক ব্যবহার করে সিগন্যাল এবং পাওয়ার লাইনে নয়েজ ফিল্টারিং
  • পাওয়ার ইনপুট ফিল্টারিং- ডিসি পাওয়ার লাইনে সাধারণ মোডের শব্দ হ্রাস
  • কনজিউমার ইলেকট্রনিক্স- কমপ্যাক্ট ডিভাইসে শব্দ নিয়ন্ত্রণের জন্য SMD উপাদান প্রয়োজন
  • ইন্ডাস্ট্রিয়াল ইলেকট্রনিক্স- নিয়ন্ত্রণ এবং ইন্টারফেস সার্কিট মধ্যে সংকেত অখণ্ডতা সুরক্ষা
  • যোগাযোগের সরঞ্জাম- ডেটা এবং যোগাযোগ লাইনের জন্য EMI ফিল্টারিং
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
CM0705 কমন মোড চোকের প্রাথমিক কাজ কি?
এটি সাধারণ মোড শব্দ দমন এবং সংকেত এবং পাওয়ার লাইনে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ কমাতে ডিজাইন করা হয়েছে।
CM0705 সিরিজ কি স্বয়ংক্রিয় সমাবেশের জন্য উপযুক্ত?
হ্যাঁ। এসএমডি ডিজাইন পিক-এন্ড-প্লেস প্রক্রিয়ার জন্য অপ্টিমাইজ করা হয়েছে এবং নির্ভরযোগ্য সমপরিমাণতা প্রদান করে।
ইন্ডাকট্যান্স কি অংশ সংখ্যা দ্বারা পরিবর্তিত হয়?
হ্যাঁ। CM0705 সিরিজটি মডেল অনুসারে পরিবর্তিত রেট কারেন্ট এবং DCR সহ বিস্তৃত ইন্ডাকট্যান্স মান অফার করে।
এটা কি উচ্চ-তাপমাত্রার পরিবেশে কাজ করতে পারে?
সিরিজটি -25°C থেকে +105°C পর্যন্ত একটি অপারেটিং তাপমাত্রা পরিসীমা সমর্থন করে, যা বেশিরভাগ শিল্প ও ভোক্তা অ্যাপ্লিকেশনের জন্য উপযুক্ত।
ট্যাগ:

common mode power line choke

common mode toroidal chokes

common mode inductor
