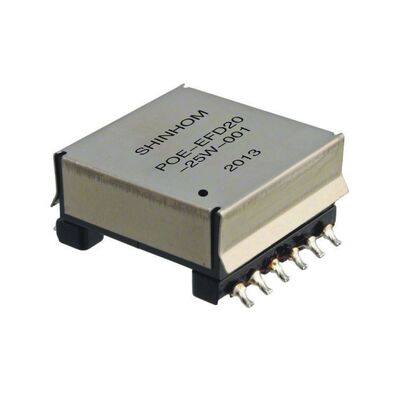

উচ্চ দক্ষতা 150W POE প্ল্যানার ট্রান্সফরমার 36V-57V ইনপুট এবং 200 kHz - 700 kHz সুইচিং ফ্রিকোয়েন্সি সহ

উচ্চ-দক্ষতা লো-প্রোফাইল ফ্ল্যাট POE ফরোয়ার্ড কনভার্টার ট্রান্সফরমার হল একটি উদ্দেশ্য-নির্মিত POE ট্রান্সফরমার যা কমপ্যাক্ট, উচ্চ-ঘনত্বের PoE পাওয়ার অ্যাপ্লিকেশনের জন্য ইঞ্জিনিয়ার করা হয়েছে। একটি ফ্ল্যাট POE ফরোয়ার্ড কনভার্টার ট্রান্সফরমার হিসাবে ডিজাইন করা হয়েছে, এটি একটি বিস্তৃত ইনপুট রেঞ্জ (36V-57V) এবং 150W পাওয়ার ক্লাস সমর্থন করে, IP ফোন, নজরদারি ক্যামেরা, ওয়্যারলেস APs এবং IoT ডিভাইস সহ স্থান-সীমাবদ্ধ সিস্টেমগুলিতে নির্ভরযোগ্য বিচ্ছিন্ন শক্তি রূপান্তর প্রদান করে। এই পণ্যটি RoHS অনুগত এবং 1500VDC পর্যন্ত শক্তিশালী বিচ্ছিন্নতা সমর্থন করে।

• পাওয়ার রেঞ্জ এবং ইনপুট:পর্যন্ত সমর্থন করে150Wনামমাত্র ইনপুট ভোল্টেজ সহ36V -57V, PoE পাওয়ার আর্কিটেকচারের জন্য অপ্টিমাইজ করা হয়েছে।
• ফরোয়ার্ড কনভার্টার টপোলজি:উচ্চ রূপান্তর দক্ষতা এবং স্থিতিশীল আউটপুটের জন্য ফরোয়ার্ড কনভার্টার আর্কিটেকচার (অর্ধ/পূর্ণ ব্রিজ এবং সক্রিয় ক্ল্যাম্প বিকল্প সহ) জন্য অপ্টিমাইজ করা হয়েছে।
• উচ্চ-ফ্রিকোয়েন্সি অপারেশন:মধ্যে সুইচিং ফ্রিকোয়েন্সি অপ্টিমাইজ করা200 kHz - 700 kHz, কমপ্যাক্ট ম্যাগনেটিক্স এবং উচ্চ-ঘনত্বের ডিজাইন সক্ষম করে -- আধুনিক পাওয়ার সিস্টেমের জন্য একটি নির্ভরযোগ্য উচ্চ-ফ্রিকোয়েন্সি ট্রান্সফরমার পছন্দ।
• লো-প্রোফাইল ডিজাইন:আল্ট্রা-লো প্রোফাইল সহ a10.5 মিমি (নিয়ন্ত্রণযোগ্য)পাতলা SMD সমাবেশ এবং টাইট-বোর্ড ডিজাইনের জন্য উচ্চতা।
• উচ্চ বিচ্ছিন্নতা এবং তাপমাত্রা পরিসীমা:বিচ্ছিন্নতা রেটিং1500 ভিডিসিএবং ব্যাপক অপারেটিং/স্টোরেজ তাপমাত্রা-40 °C থেকে +125°Cশক্তিশালী মাঠের পারফরম্যান্সের জন্য।
• সম্মতি এবং উপকরণ:সীসা-মুক্ত, RoHS অনুগত; সমাপ্তি Sn-0.7Cu দিয়ে শেষ হয়েছে। নির্বাচিত ভেরিয়েন্ট যেখানে প্রযোজ্য IEC60950 সম্মতি উল্লেখ করে।
• অ্যাপ্লিকেশন বহুমুখিতা:PoE পাওয়ার ডেলিভারির জন্য একটি POE ট্রান্সফরমার হিসাবে বিশেষভাবে ডিজাইন করা হয়েছে, এটি নজরদারি ক্যামেরা, IP ফোন, ওয়্যারলেস অ্যাক্সেস পয়েন্ট এবং অন্যান্য PoE-চালিত IoT/edge ডিভাইসগুলির জন্য আদর্শ।

• টপোলজি:ফরোয়ার্ড কনভার্টার (অর্ধেক/পূর্ণ সেতু এবং সক্রিয় ক্ল্যাম্প টপোলজি সমর্থন করে)।
• স্যুইচিং ফ্রিকোয়েন্সি:200 kHz - 700 kHz (অপ্টিমাইজ করা)
• বিচ্ছিন্নতা ভোল্টেজ:1500 ভিডিসি (ডেটাশিটে দেখানো সাধারণ হাই-পট পরীক্ষার শর্ত)।
• অপারেটিং তাপমাত্রা:-40°C থেকে +125°C (স্ব তাপমাত্রা বৃদ্ধি সহ)।
• প্রোফাইল:লো-প্রোফাইল,সর্বোচ্চ 10.5 মিমি(কিছু প্যাকেজ ভেরিয়েন্টে সামঞ্জস্যযোগ্য)।

• শক্তি:মডেলের উপর নির্ভর করে 50W-150W ক্লাস; সাধারণত PoE পাওয়ার পর্যায়গুলির জন্য 120W/150W কনফিগারেশন ব্যবহার করা হয়।
• সাধারণ বাঁক / আবেশ / DCR:একাধিক অংশ-নির্দিষ্ট উইন্ডিং এবং OCL/LK মানগুলি সঠিক ডিজাইনের মিলের জন্য পণ্যের ডেটাশিটে সরবরাহ করা হয়েছে (অংশ নম্বরগুলির জন্য ডেটাশিট টেবিল দেখুন POE-TP65-116 ~ POE-TP65-130)। ডিজাইনারদের তাদের কনভার্টার টপোলজির জন্য পার্ট নম্বর ম্যাচিং টার্গেট টার্ন রেশিও এবং লিকেজ ইনডাক্ট্যান্স বেছে নেওয়া উচিত।

• PoE পাওয়ার সিস্টেম:কেন্দ্রীভূত PoE পাওয়ার সাপ্লাই, মিডস্প্যান এবং PoE ইনজেক্টর।
• নজরদারি:আইপি ক্যামেরা এবং PTZ মডিউলগুলিকে শক্তিশালী করা যেখানে কম প্রোফাইল এবং বিচ্ছিন্নতা প্রয়োজন।
• এন্টারপ্রাইজ নেটওয়ার্কিং:ওয়্যারলেস APs এবং VoIP/IP ফোনগুলির জন্য নির্ভরযোগ্য বিচ্ছিন্ন শক্তি প্রয়োজন।
• আইওটি এবং এজ ডিভাইস:কমপ্যাক্ট সেন্সর এবং গেটওয়ে ডিভাইসের জন্য নিম্ন-প্রোফাইল পাওয়ার মডিউল।

• আধুনিক PoE টপোলজির জন্য অপ্টিমাইজ করা হয়েছে -- কমপ্যাক্ট, উচ্চ-ফ্রিকোয়েন্সি ম্যাগনেটিক্স PCB এরিয়া কমায় এবং তাপীয় বৈশিষ্ট্য উন্নত করে।
• দৃঢ় বিচ্ছিন্নতা এবং বিস্তৃত তাপমাত্রা পরিসীমা শিল্প এবং বাণিজ্যিক স্থাপনায় ক্ষেত্রের নির্ভরযোগ্যতা নিশ্চিত করে।
• মাল্টিপল পার্ট ভেরিয়েন্ট এবং ওয়াইন্ডিং অপশন ডিজাইনারদের টার্ন রেশিও, লিকেজ ইন্ডাকট্যান্স এবং ডিসিআরকে ফরওয়ার্ড-কনভার্টার ডিজাইনের সাথে সর্বোচ্চ পারফরম্যান্সের জন্য মেলে দিতে দেয়।

অংশ নির্বাচনের জন্য, সঠিক বাঁক, OCL, LK, DCR এবং অংশ সংখ্যা প্রতি হাই-পট মানগুলির জন্য ডেটাশিট টেবিল (POE-TP65 সিরিজ) দেখুন। পিসিবি লেআউট এবং প্যাড ডিজাইনকে সমর্থন করার জন্য উদাহরণ সিরিজ আইটেম এবং যান্ত্রিক পদচিহ্নগুলি ডেটাশিটে দেখানো হয়েছে।

ফরওয়ার্ড-কনভার্টার বা অ্যাক্টিভ-ক্ল্যাম্প সার্কিটগুলিতে একীভূত করার সময়, ক্ষণস্থায়ী এবং নিয়ন্ত্রণ লক্ষ্য পূরণের জন্য লিকেজ ইনডাক্টেন্স এবং টার্নস অনুপাতের প্রয়োজনীয়তা নিশ্চিত করুন।
