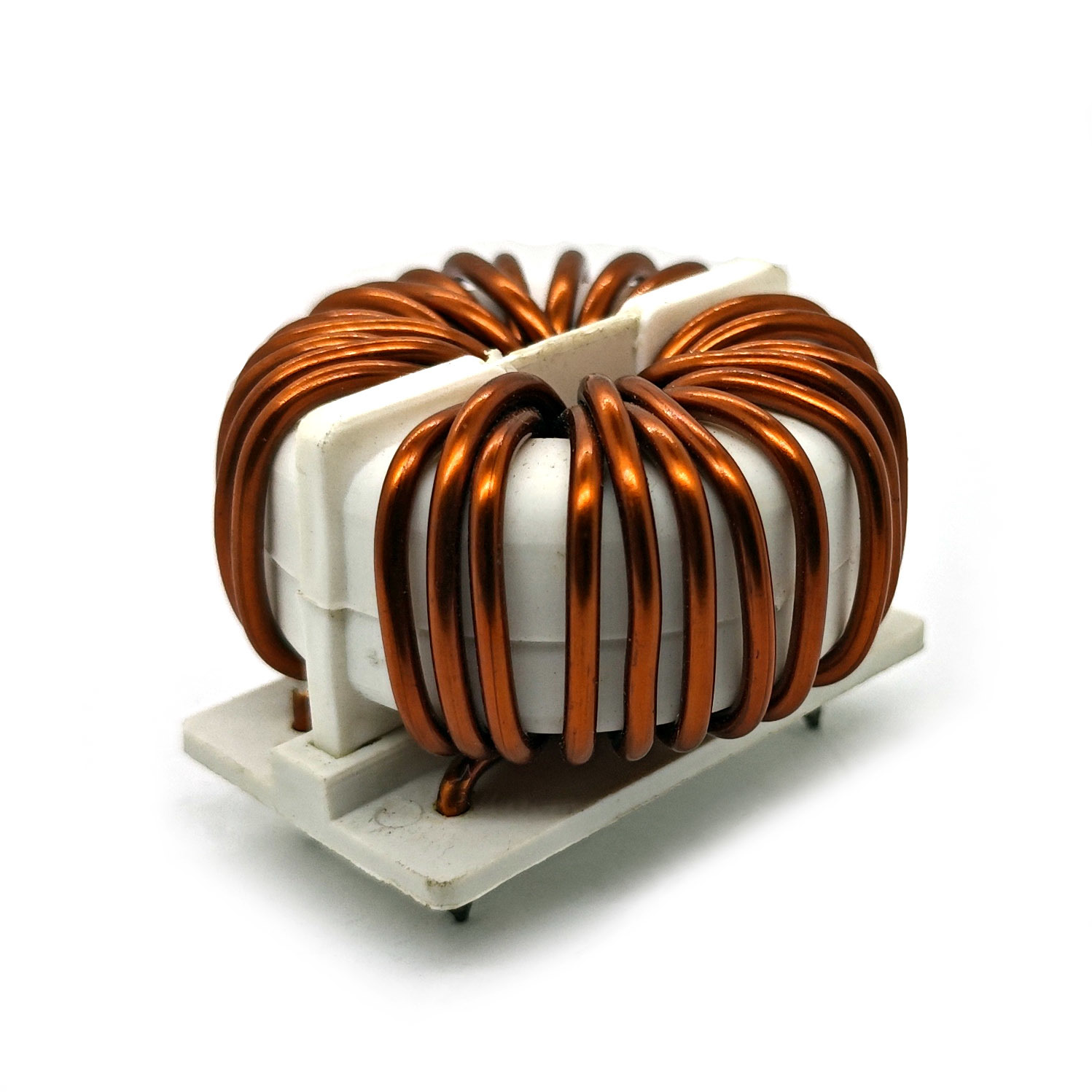

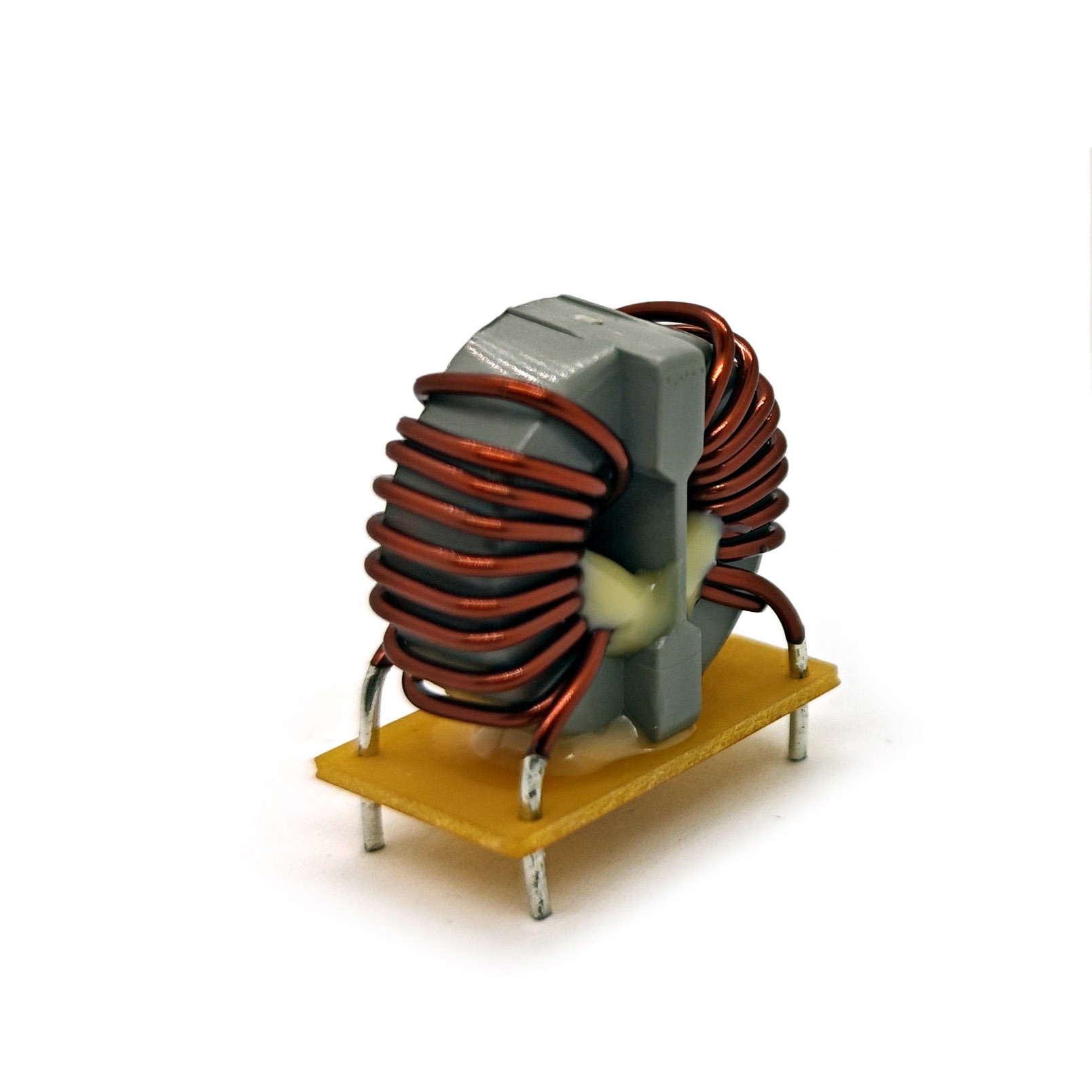

OEM সাধারণ মোড চক TRF সিরিজ

পাওয়ার ইলেকট্রনিক্সে উন্নত ইলেক্ট্রোম্যাগনেটিক ইন্টারফেরেন্স (ইএমআই) দমন করার জন্য ডিজাইন করা হয়েছে, টিআরএফ সিরিজ সাধারণ মোড চোকগুলি উচ্চ-দক্ষতা সম্পন্ন শব্দ ফিল্টারিং সরবরাহ করে এবং শক্তিশালী তাপমাত্রা স্থিতিশীলতা নিশ্চিত করে। RoHS-অনুযায়ী উপকরণ এবং UL94V-0 ফ্ল্যামেবিলিটি সার্টিফিকেশন সহ এই চোকগুলি কঠিন পরিবেশে নির্ভরযোগ্যতা নিশ্চিত করে। বিস্তৃত ফ্রিকোয়েন্সি রেঞ্জে স্থিতিশীল ইন্ডাকটেন্সের জন্য অপ্টিমাইজ করা হয়েছে, এগুলি কঠোর নিরাপত্তা মানদণ্ড প্রয়োজন এমন AC/DC পাওয়ার সিস্টেমে নির্বিঘ্নে একত্রিত হয়।

TRF1608VT-601Y-5A মডেল

• ইন্ডাকটেন্স: 600 mH ±30% @ 1.0 kHz, 0.1V

• ডিসি প্রতিরোধ (RDC): 9.0 mΩ সর্বোচ্চ

• রেটেড কারেন্ট: 5.0 A সর্বোচ্চ

• রেটেড ভোল্টেজ: 250 Vac সর্বোচ্চ

• হাই-পোট পরীক্ষা: 1.5 KV, 2 mA, 2s (কয়েল থেকে কয়েল)

• অপারেটিং তাপমাত্রা: −20°C থেকে +105°C (স্ব-তাপমাত্রা বৃদ্ধি সহ)

• শারীরিক মাত্রা:

  • উচ্চতা: 22.5 মিমি সর্বোচ্চ

  • পিন ব্যবধান: 24.0 ± 0.5 মিমি / 20.0 ± 0.5 মিমি

• সম্মতি: RoHS, UL94V-0, ASTM অক্সিজেন ইনডেক্স >28%

সোল্ডারেবিলিটি: MIL-STD-202, পদ্ধতি 208D

TRF3615HT-202Y-20A মডেল

• ইন্ডাকটেন্স: 2.0 mH সর্বনিম্ন @ 1.0 kHz, 0.1V

• ডিসি প্রতিরোধ (RDC): 6.0 mΩ সর্বোচ্চ

• রেটেড কারেন্ট: 20.0 A সর্বোচ্চ

• হাই-পোট পরীক্ষা: 1.5 KV, 2 mA, 2s (কয়েল থেকে কয়েল)

• অপারেটিং তাপমাত্রা: −20°C থেকে +105°C (স্ব-তাপমাত্রা বৃদ্ধি সহ)

• শারীরিক মাত্রা:

  • দৈর্ঘ্য: 47.5 মিমি (রেফ.), 47.5 মিমি সর্বোচ্চ

  • প্রস্থ: 30.0 মিমি সর্বোচ্চ

  • উচ্চতা: 35.0 ± 0.5 মিমি / 15.0 ± 0.5 মিমি

  • পিন গভীরতা: 5.0 মিমি সর্বনিম্ন

• সম্মতি: RoHS, UL94V-0, ASTM অক্সিজেন ইনডেক্স >28%

• সোল্ডারেবিলিটি: MIL-STD-202, পদ্ধতি 208D

অ্যাপ্লিকেশন

• ভোক্তা ইলেকট্রনিক্স: এসি অ্যাডাপ্টার, এলইডি ড্রাইভারগুলিতে শব্দ ফিল্টারিং।

• টেলিকম সরঞ্জাম: ডেটা লাইন এবং কম-পাওয়ার সার্কিটগুলির জন্য ইএমআই দমন।

• শিল্প নিয়ন্ত্রণ: সেন্সর এবং I/O মডিউলগুলিতে সংকেত স্থিতিশীলতা।

• চিকিৎসা ডিভাইস: পোর্টেবল সরঞ্জামগুলিতে সম্মতি-সমালোচনামূলক পাওয়ার আইসোলেশন।

• উচ্চ-কারেন্ট সিস্টেম: ইনভার্টার, মোটর ড্রাইভ এবং শিল্প বিদ্যুত সরবরাহ।

• নবায়নযোগ্য শক্তি: সৌর ইনভার্টারগুলির জন্য >20A শব্দ ফিল্টারিং প্রয়োজন।

• ইভি চার্জিং স্টেশন: উচ্চ-ভোল্টেজ ডিসি/এসি রূপান্তরে ইএমআই হ্রাস।

• সার্ভার পিএসইউ: ডেটা সেন্টার অবকাঠামোতে বাল্ক কারেন্ট পাথ স্থিতিশীল করা।
