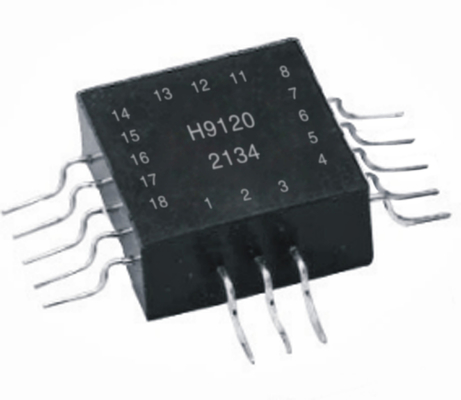

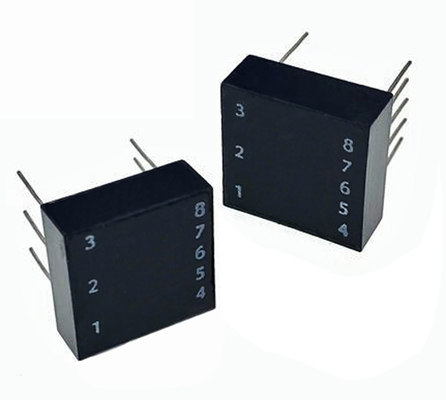

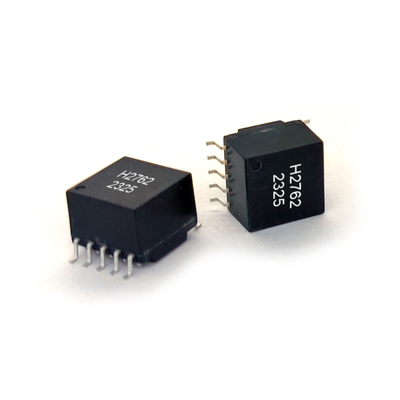

PM-DB2762 এর জন্য মিলিটারি ডেটা বাস ট্রান্সফরমার MIL-STD-1553 MIL-PERF-21028 প্রতিস্থাপন

SHINHOM 1553B ডেটা বাস ট্রান্সফরমারগুলি প্রতিরক্ষা, এয়ারস্পেস, অটোমেশন, যোগাযোগ, শক্তি, চিকিৎসা এবং সরকারী শিল্পের পরিষেবা প্রদান করে।আমাদের ডেটা বাস ট্রান্সফরমার এই অ্যাপ্লিকেশনের সবচেয়ে চাহিদাপূর্ণ মধ্যে সর্বোত্তম কর্মক্ষমতা জন্য নির্মিত হয়. প্রতিটি ডেটা বাস ট্রান্সফরমার বিশেষভাবে মিল-এসটিডি-১৫৫৩ এবং মিল-পার্ফ-২১০২৮ প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছে। আমাদের নিম্ন প্রোফাইল একক এবং দ্বৈত ডেটা বাস ট্রান্সফরমারগুলি দীর্ঘস্থায়ী হওয়ার জন্য ডিজাইন এবং নির্মিত হয়েছে।

বৈশিষ্ট্য

• এই ট্রান্সফরমারগুলো MIL STD 1553B কমান্ড/রেসপন্স মাল্টিপ্লেক্স ডেটা বাসের প্রয়োজনীয়তা পূরণ করে।
• তারা MIL-T-21038 পালস ট্রান্সফরমার স্পেসিফিকেশন পূরণ করে।
• প্রয়োগিত মানঃ ESCC 3201 মহাকাশ পণ্যের জন্য সাধারণ স্পেসিফিকেশন
• ECSS-Q-ST-70-02C-এর প্রয়োজনীয়তা অনুসারে ইপোক্সি মোল্ডিং
• ৪৫ ডিবি এর বেশি সাধারণ মোড প্রত্যাখ্যানের হার (সিএমআর)
• ২০% এর কম
• উচ্চ ইনপুট প্রতিবন্ধকতা (3,000 ওহম থেকে 7,200 ওহম)
• 75KHz থেকে 1MHz পর্যন্ত প্রতিবন্ধকতা পরীক্ষার ফ্রিকোয়েন্সি
• ±1 V সর্বোচ্চ ওভারস্কিট এবং রিংিং 2 μs
• ধাক্কা প্রস্থ MSL (নমনীয়তা সংবেদনশীলতা স্তর) 3 মেনে চলে
• এই ট্রান্সফরমারগুলোতে ন্যূনতম ক্ষতির জন্য উচ্চ দক্ষতার নকশা রয়েছে।
• সার্কিট অ্যাপ্লিকেশন আরো নমনীয়তা জন্য সমস্ত windings centertapped হয়।
• সিরিজটি একটি কম প্রোফাইল কনফিগারেশনের সাথে একটি মুদ্রিত সার্কিট স্টাইল কনফিগারেশনে প্যাকেজ করা হয়।

অ্যাপ্লিকেশন

• অ্যাক্টিভেশন এবং যন্ত্রপাতি
• এয়ার ট্রাফিক কন্ট্রোল
• যোগাযোগ
• ফ্লাই-বাই-ওয়্যার ফ্লাইট কন্ট্রোল
• প্রপলশন কন্ট্রোল
• সেন্সর ইন্টারফেস
• স্টোর ব্যবস্থাপনা

ড্রপ, রাইজ টাইম, ইমপলস প্রস্থের উপর টেস্ট সার্কিটের জন্য সাধারণ আউটপুট তরঙ্গরূপ
