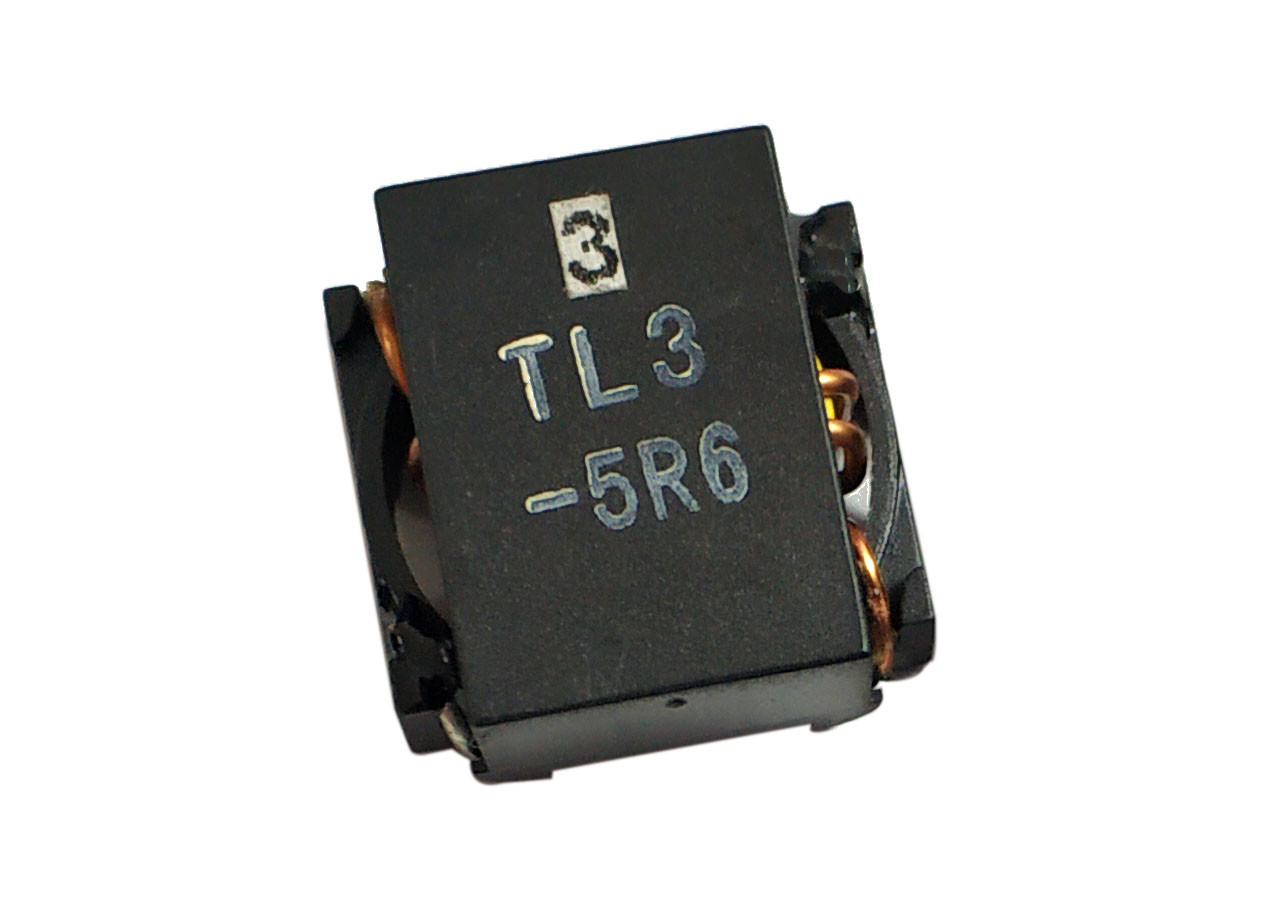

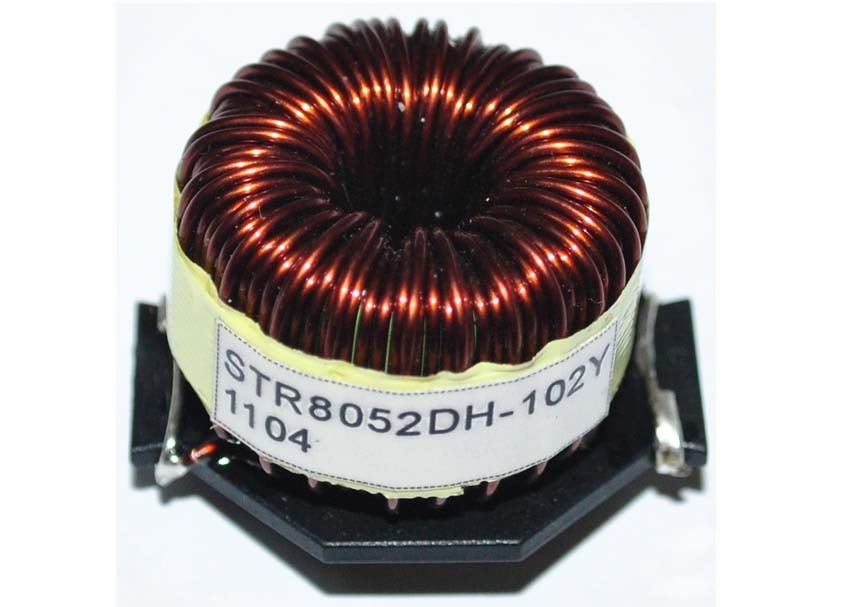

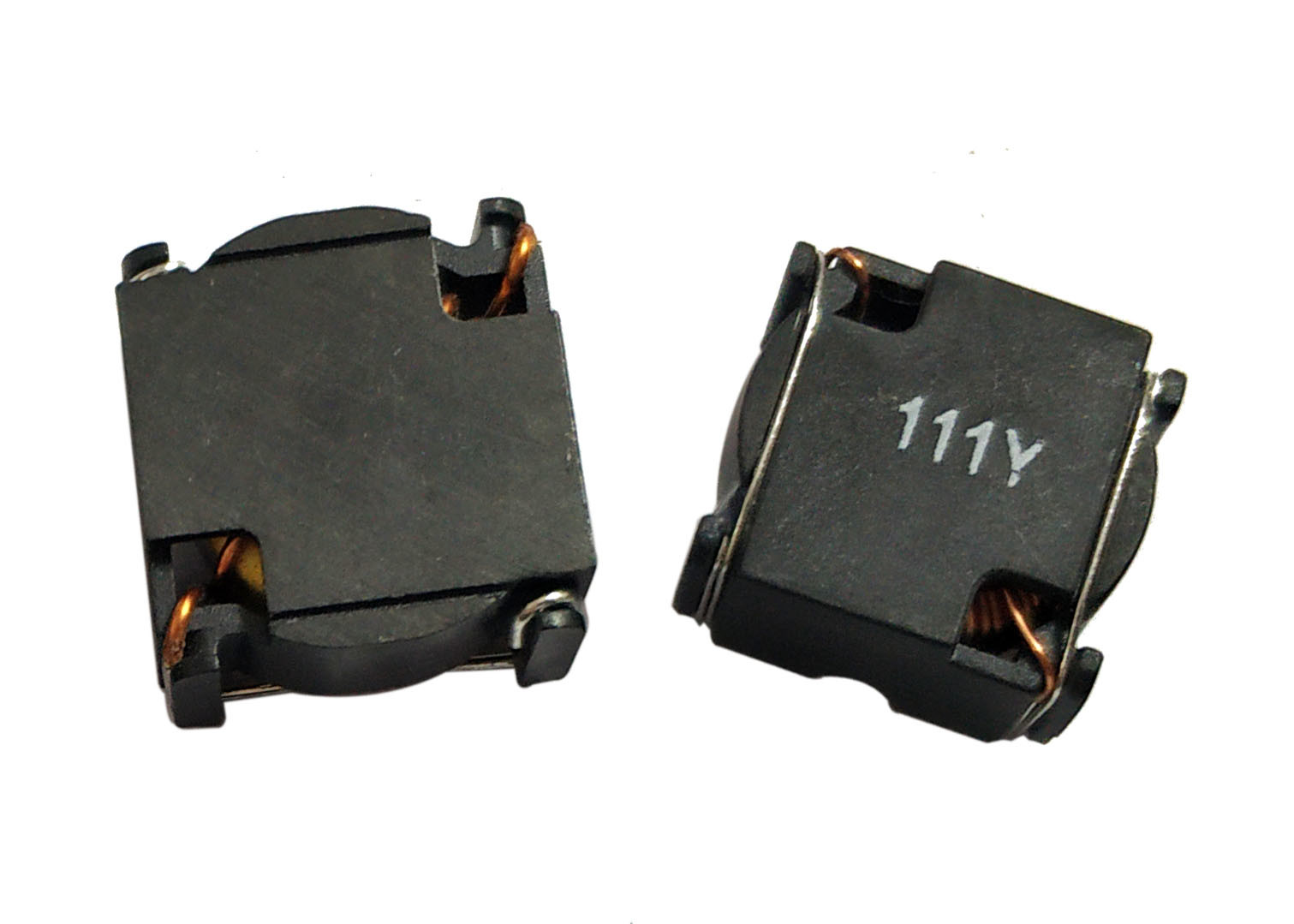

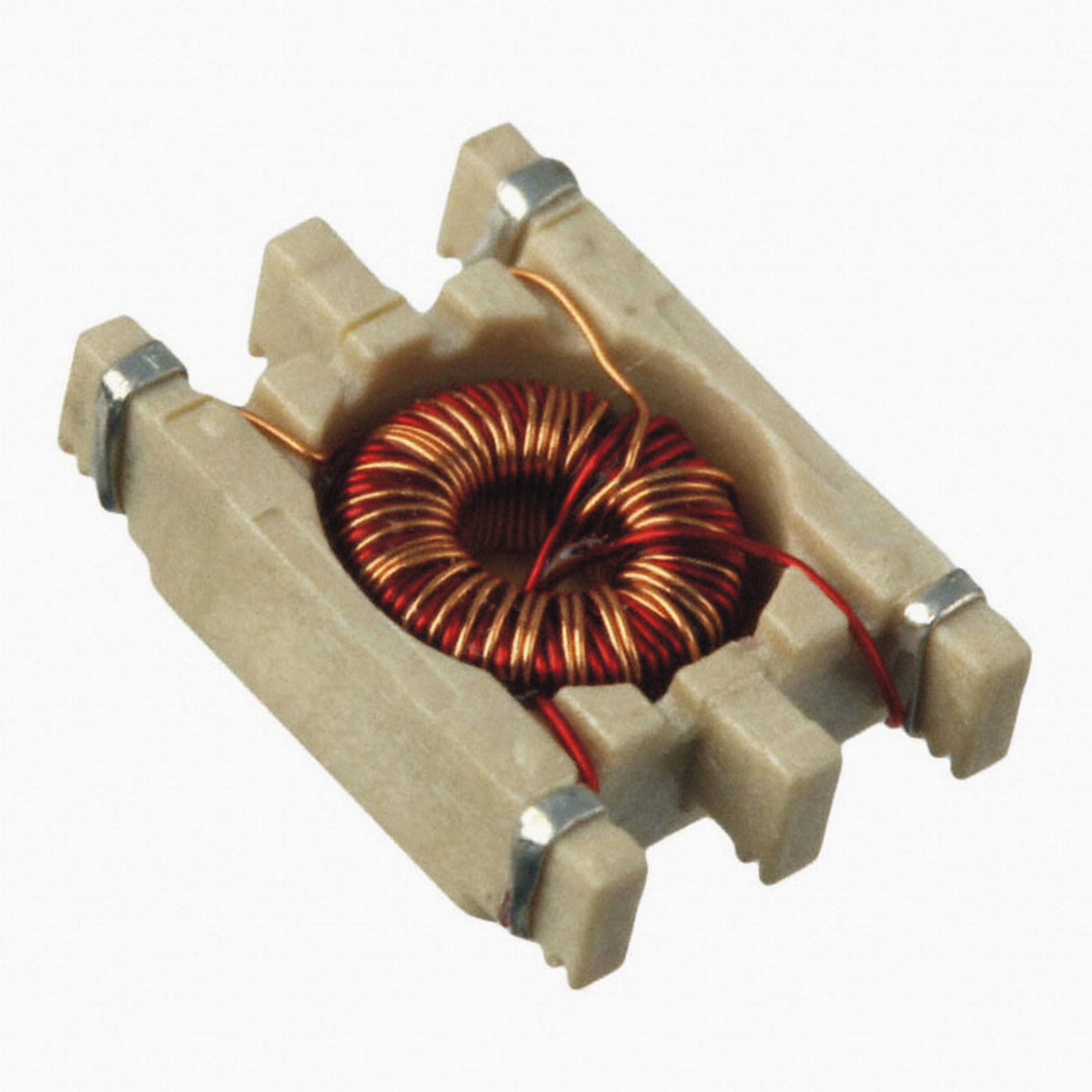

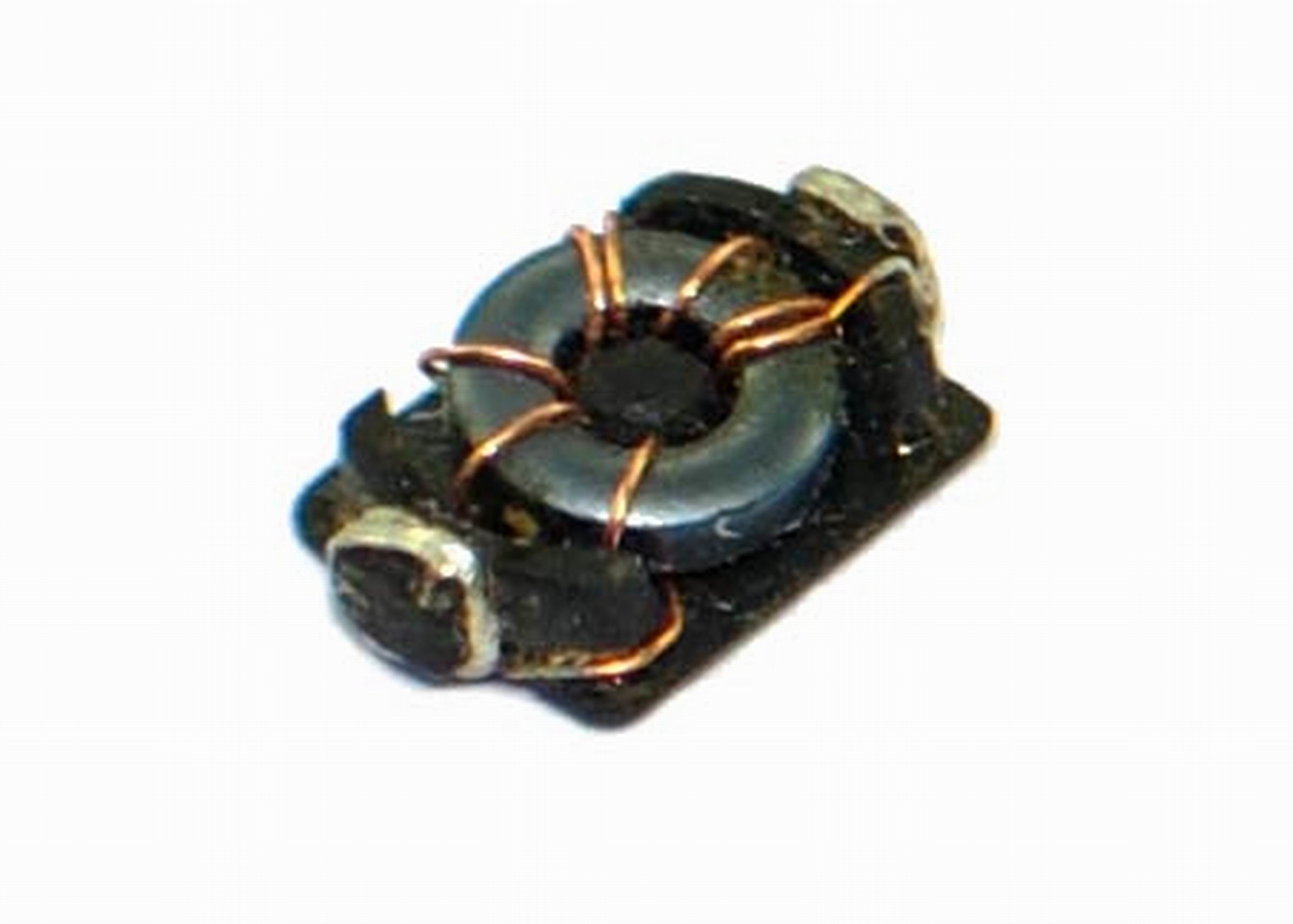

100KHz টরোডিয়াল সারফেস মাউন্ট ইন্ডাক্টর এসএমটি ইনস্টলেশন

এসএমডি চোক কয়েলস, টোরয়েডাল সূচকগুলি, সারফেস মাউন্ট ইন্ডাক্টর

ভূমিকা:

• সাধারণভাবে, একটি টরোডিয়াল আনডাক্টর / ট্রান্সফরমার অন্যান্য আকৃতির কোরগুলির তুলনায় আরও কমপ্যাক্ট থাকে কারণ সেগুলি কম উপকরণ দিয়ে তৈরি হয় এবং এতে একটি সেন্টারিং ওয়াশার, বাদাম এবং বোল্ট অন্তর্ভুক্ত থাকে যার ফলস্বরূপ 50% হালকা ওজন ডিজাইন থাকে।এটি বিশেষত পাওয়ার ডিভাইসগুলির ক্ষেত্রে।
• যেহেতু টরয়েড একটি ক্লোজড লুপ কোর এটি একটি উচ্চ চৌম্বকীয় ক্ষেত্র এবং সুতরাং একটি সরল কোর (সোলোনয়েড কয়েলস) এর সাথে একই মানের একটি সূচক তুলনায় উচ্চতর ind indanceance এবং Q ফ্যাক্টর হবে।এটি কারণ চৌম্বকীয় ক্ষেত্রের বেশিরভাগটি মূলের মধ্যে থাকে।তুলনা করে, একটি সরল মূল সহ একটি সূচক সঙ্গে, কোর এক প্রান্ত থেকে উদ্ভূত চৌম্বক ক্ষেত্রের অন্য প্রান্তে প্রবেশের জন্য বায়ু দিয়ে একটি দীর্ঘ পথ রয়েছে।
• তদতিরিক্ত, একটি চৌম্বকীয় ক্ষেত্রের উইন্ডিংগুলি তুলনামূলকভাবে সংক্ষিপ্ত এবং ক্ষত হওয়ার কারণে, একটি টরোডিয়াল ট্রান্সফর্মারের একটি নিম্ন মাধ্যমিক প্রতিবন্ধকতা থাকবে যা দক্ষতা, বৈদ্যুতিক কর্মক্ষমতা বৃদ্ধি করবে এবং বিকৃতি এবং ফ্রাইংয়ের মতো প্রভাবকে হ্রাস করবে।
• টরয়েডের প্রতিসাম্যের কারণে, সামান্য চৌম্বকীয় প্রবাহটি কোর (ফুটো প্রবাহ) থেকে পালিয়ে যায়।এইভাবে একটি টেরয়েডাল সূচক / ট্রান্সফরমার, সংলগ্ন সার্কিটগুলিতে কম ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (ইএমআই) প্রেরণ করে এবং অত্যন্ত ঘনীভূত পরিবেশের জন্য একটি আদর্শ পছন্দ।বৈদ্যুতিন চৌম্বকীয় ক্ষেত্রের গ্রাহক ইলেক্ট্রনিক্স উত্পাদন করতে পারে তার পরিমাণ সীমিত করে ক্রমবর্ধমান কঠোর আন্তর্জাতিক মান মেনে চলতে আমরা সাম্প্রতিক বছরগুলিতে টরোডিয়াল কয়েলগুলি গ্রহণ করেছি।

বৈশিষ্ট্য:

• কার্যকারী ফ্রিকোয়েন্সি ব্যান্ডের কম প্রতিবন্ধকতা এবং হস্তক্ষেপের ফ্রিকোয়েন্সিটির উচ্চ প্রতিবন্ধকতা।
• উচ্চ ব্যাপ্তিযোগ্যতা, কম ক্ষতি, বিভিন্ন মাইক্রো হার্টজ থেকে কয়েকশ মিলিহার্টজ পর্যন্ত দশমিক অ্যাম্পিয়ার সর্বাধিক অপারেটিং বর্তমান ging
• স্থিতিশীল আনয়ন মূল্য এবং ভাল তাপ স্থায়িত্ব।
• সিই, উল, রোএইচএসের অনুগত লিড-মুক্ত পণ্যগুলি উচ্চ স্যাচুরেশন বর্তমান, কম চৌম্বকীয় ফুটো এবং পরিবেশ বান্ধব।
• ফ্রিকোয়েন্সি ভাল মন্থন
• অত্যন্ত নির্ভরযোগ্য লাইটওয়েট
• কমপ্যাক্ট এবং একটি বৃহত আনয়ন প্রদান করে
• অন্যান্য উপাদান থেকে শব্দ নির্গমন প্রতিরোধ।
• বৈদ্যুতিক বৈশিষ্ট্য অনুসারে কাস্টম ডিজাইনগুলি বিভিন্ন প্রয়োজনের জন্য সরবরাহ করা হয়: আন্ডাক্ট্যানস রেঞ্জ, আনডেন্ট্যান্স টলারেন্স, রিলেটেড কারেন্ট, অপারেটিং টেম্পারেচার ... ইত্যাদি

প্রয়োগ:

• নয়েজ ফিল্টার / রেডিয়েশন হস্তক্ষেপ দমনকারী
• রিং সূচক পণ্যগুলির প্রধান অ্যাপ্লিকেশন
• স্যুইচিং বিদ্যুৎ সরবরাহের শব্দ দমন ফিল্টার;
• বিদ্যুৎ এবং সংকেত লাইনের জন্য বৈদ্যুতিন শট ফিল্টার;
• বিকিরণ হস্তক্ষেপ দমনকারী যেমন রূপান্তরকারী এবং অতিস্বনক ডিভাইস।
• বিদ্যুৎ সরবরাহ স্যুইচিং
• টেলিভিশন চিত্র সরঞ্জাম (যেমন টেলিভিশন এবং ভিডিও রেকর্ডার), অফিস অটোমেশন সরঞ্জাম, অডিও সরঞ্জাম, যোগাযোগ সরঞ্জাম, পরিমাপ যন্ত্র, মোটর এবং তাদের সরঞ্জাম
• আলোকসজ্জা
• শিল্প নিয়ন্ত্রণ
• বৈদ্যুতিন যন্ত্রপাতি
• অন্যান্য...

মন্তব্য:

• পরীক্ষার ফ্রিকোয়েন্সি: 100KHz, 0.1V
• পরীক্ষার উপকরণ: এল: এইচপি 4284 এ, ডাব্লু কে 3260 বি, ডব্লু কে 3261 এ
• সমস্ত পরীক্ষার ডেটা 25 ℃ পরিবেষ্টনের সাথে সম্পর্কিত হয়
• আইডিসি: ডিসি কারেন্ট (এ) যা প্রায় △ 40 of এর টি হতে পারে ℃
• ইসাত: ডিসি কারেন্ট (এ) যা লোকে প্রায় 25% হ্রাস করবে
• অপারেটিং তাপমাত্রা পরিসীমা -40 ℃ থেকে + 125 ℃ (তাপমাত্রা বৃদ্ধি 40 ℃ সর্বোচ্চ সহ)
• স্টোরেজ তাপমাত্রা -40 ℃ থেকে 85 85 range পরিসীমা
• উল 94V-0 প্যাকেজিং উপকরণ
• J-STD-020D রিফ্লো
• কাস্টম আনডাক্ট্যান্স মান উপলব্ধ

নোট 1.কে = ± 10%, এম = ± 20%, এন = ± 30%

দ্রষ্টব্য: পণ্যের স্পেসিফিকেশনগুলি কাস্টমাইজ করা যায়।
