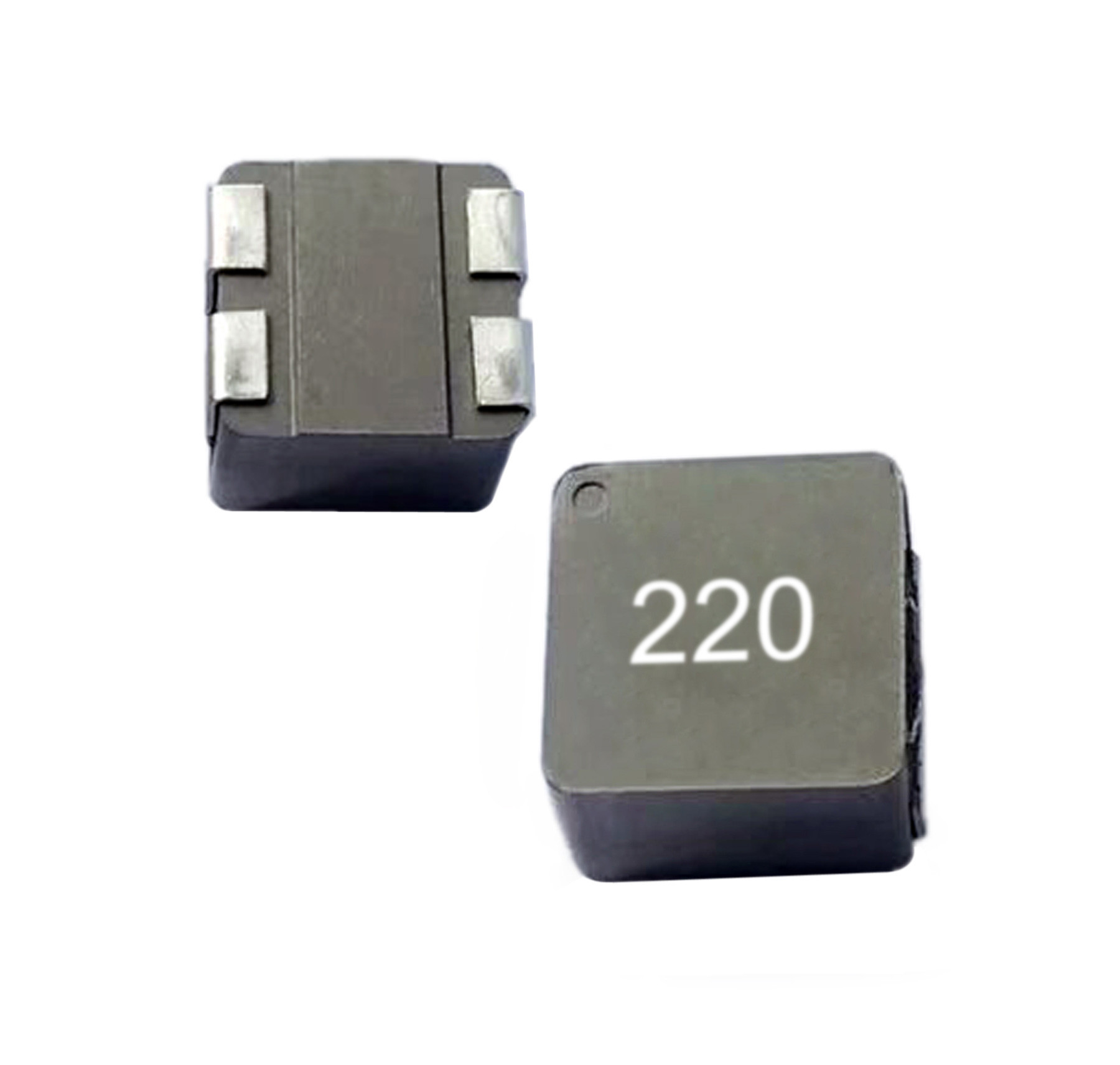

এসএমডি oldালাই করা কমন মোড চোক হাই কারেন্ট শিল্ডিং ইন্ডাক্টর এলপিএম 1008 ডি

বৈদ্যুতিক স্পেসিফিকেশন:

• টার্ন অনুপাত: 1: 1
• এল: 10 ইউএইচ ~ 47uH @ 100KHz, 1V
• DCR: 37mΩ ~ 130mΩ
• বর্তমান: 10.6A সর্বোচ্চ

বৈশিষ্ট্য:

• এই প্যাকেজ পদচিহ্নের মধ্যে সর্বনিম্ন উচ্চতা।
• ঝাল নির্মাণ।
• এই প্যাকেজ আকারে সর্বনিম্ন ডিসিআর / ইউএইচ।
• সম্পৃক্তি ছাড়াই উচ্চ ক্ষণস্থায়ী বর্তমান স্পাইক পরিচালনা করে।
• যৌগিক নির্মাণের কারণে আল্ট্রা লো লো বাজ শব্দ।

প্রযুক্তিগত তথ্য:

• পরীক্ষার ফ্রিকোয়েন্সি: 100KHz / 1Vdc @ 25 ℃
• হিট রেটেড কারেন্ট (আইআরএমএস) কুণ্ডলীটির তাপমাত্রা প্রায় কোনও ক্ষতি ছাড়াই প্রায় △ T = 40 rise বৃদ্ধি করবে।
• স্যাচুরেশন কারেন্ট (ইসাত) প্রায়0% এল কে হ্রাস করবে
• অংশের তাপমাত্রা (পরিবেষ্টিত + অস্থায়ী বৃদ্ধি) সবচেয়ে খারাপ অবস্থায় পরিচালিত অবস্থার অধীনে 155 exceed এর বেশি হওয়া উচিত নয়। সার্কিট ডিজাইন, উপাদান, পিসিবি ট্রেস আকার এবং বেধ, এয়ারফ্লো এবং অন্যান্য শীতল বিধানগুলি সমস্ত অংশের তাপমাত্রাকে প্রভাবিত করে। অংশের তাপমাত্রা শেষ প্রয়োগে যাচাই করা উচিত।
• অপারেটিং তাপমাত্রা ও সংগ্রহস্থল তাপমাত্রা: -55 ℃ - + 155 ℃ ℃
