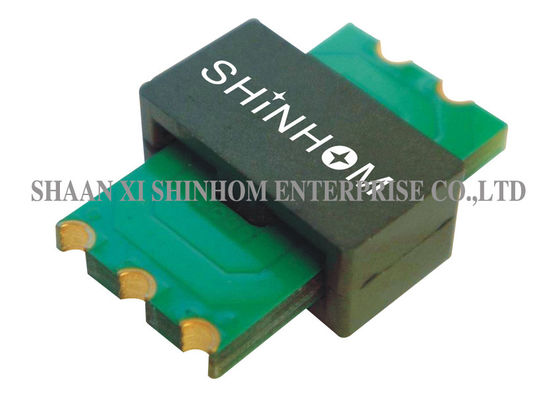

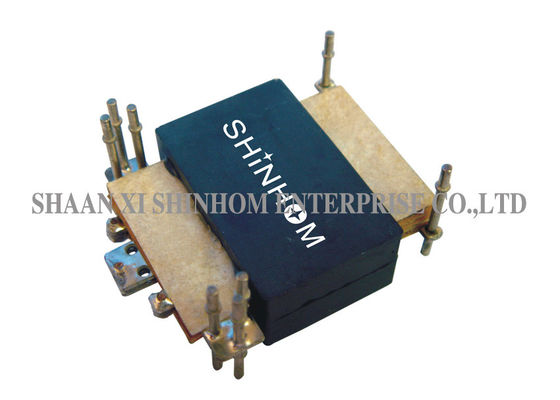

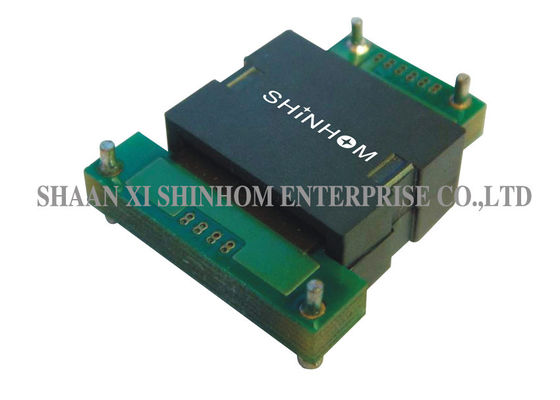

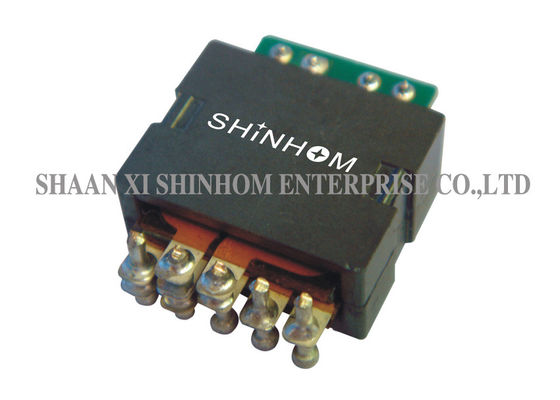

হালকা ওজন প্ল্যানার ট্রান্সফরমার, উচ্চ বিচ্ছিন্নতা ট্রান্সফরমার ফ্ল্যাট প্রকার

বৈশিষ্ট্য:

• 150 ওয়াট পর্যন্ত ক্ষমতা নির্ধারণ
• 98% এর বেশি দক্ষতা
• 600 ওয়াট প্রতি ঘন ইঞ্চি উচ্চ ক্ষমতা ঘনত্ব
• ফুটপ্রিন্ট 23.5 মিমি × 20.10 মিমি
• নিম্ন প্রফাইল 9.12 মিমি
• উচ্চ বিচ্ছিন্নতা (কর্মক্ষম) 1500 ভিডিসি
• উচ্চ ফ্রিকোয়েন্সি 200 কেজিএজে-700 কেজিএজ
• অপারেটিং তাপমাত্রা -40 ℃ থেকে + 125 ℃
• খুব কম লিकेज ইনডাক্টেন্স (আন-গ্যাপেড কোরের জন্য 0.2% কম)।
• খরচ কার্যকর এবং প্রতিযোগী মূল্য।
• নূন্যতম ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (ইএমআই)।
• প্রাথমিক এবং উচ্চ মধ্যবর্তী সারফেস এবং ক্লিয়ারেন্স দূরত্ব
• সব এসএমপিএস প্রযুক্তির জন্য প্রযোজ্য।
• বিভিন্ন মাউন্টিং এবং টার্মিনাল অপশন (অনুভূমিক, উল্লম্ব, মাধ্যমে-গর্ত, SMT, পিন, উড়ন্ত-তারের এবং আরো)।
• বিশেষভাবে তাপ-অপচয় ক্ল্যাসস পরিকল্পিত।
• নিম্ন প্রফাইল প্ল্যানার ট্রান্সফরমার
• উচ্চ ক্ষমতা প্ল্যানার ট্রান্সফরমার
• উচ্চ ফ্রিকোয়েন্সি প্ল্যানার ট্রান্সফরমার
• পিসিবি প্ল্যানার ট্রান্সফরমার
• প্ল্যানার স্যুইচিং ক্ষমতা ট্রান্সফরমার
• শেল এসএমটি প্ল্যানার ট্রান্সফরমার বন্ধ

অ্যাপ্লিকেশন:

• উচ্চ কর্মক্ষমতা ডিসি / ডিসি রূপান্তরকারী।
• 98 শতাংশের বেশি উচ্চ দক্ষতা, 600 ওয়াট উচ্চ ঘনত্ব প্রতি ঘন ইঞ্চি ডিসি / ডিসি রূপান্তরকারী।
• ফরওয়ার্ড, পুরো সেতু, অর্ধ সেতু এবং ধাক্কা-টান ডিসি / ডিসি রূপান্তরকারী।
• ইনপুট ভোল্টেজ 18V এবং 75V এবং আউটপুট ভোল্টেজ 52V থেকে 1.0V ডিসি / ডিসি রূপান্তরকারী।
• টেলিযোগাযোগ, শিল্প নিয়ন্ত্রণ ব্যবস্থা,
• স্বয়ংক্রিয়তা এবং ভারী সরঞ্জাম যানবাহন সিস্টেম

প্রযুক্তিগত তথ্য:

• পিন (3-4) শর্ট সঙ্গে সিরিজ পিন (2-5) সঙ্গে সংযুক্ত প্রাথমিক windings উভয় সঙ্গে পরিমাপ করা হয়।
• ফুটো সংযোজন সব অন্যান্য ঘূর্ণায়মান শূন্য সঙ্গে পিন (2-4) winding পরিমাপ করা হয়।
• TA = 25 ℃ এ সাধারণত সব বিশেষ উল্লেখ।
