পণ্যের বিবরণ:
প্রদান:
|
সরবরাহ ভোল্টেজ: | 15V 5% ± | ইনপুট: | 25A |
---|---|---|---|
আউটপুট: | ± 0.5% 25mA | অনুপাত আবর্তন করে।: | 1: 1000 |
অপারেটিং তাপমাত্রা: | -40 ~ + + 85 ℃ | সংগ্রহস্থল তাপমাত্রা: | -40 ~ + + 105 ℃ |
লক্ষণীয় করা: | হল প্রভাব প্রভাব বর্তমান সেন্সর,হল প্রভাব বর্তমান transducer |

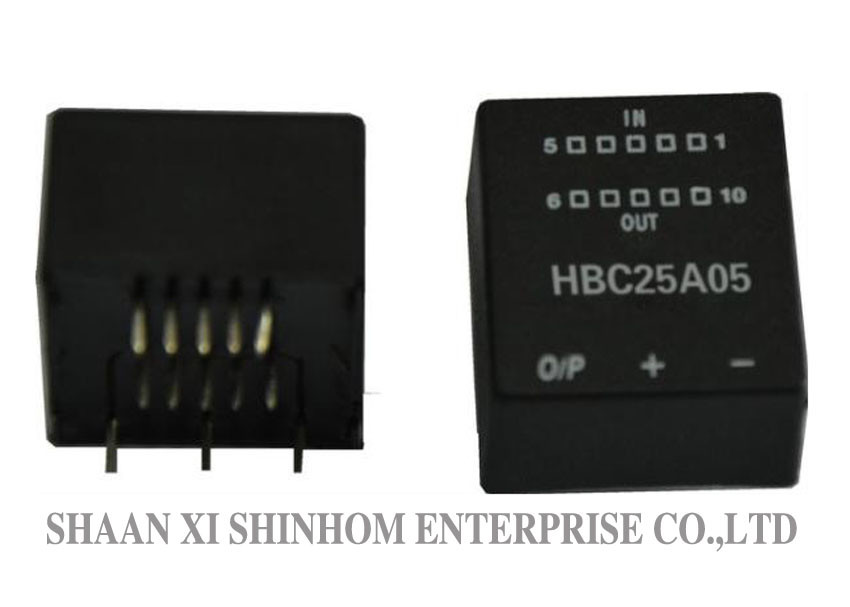

এইচবিসি 25 এ05 বর্তমান ট্রান্সডুকার হলের প্রভাব সেন্সর ২5 এ ইনপুট, 25 এমএ আউটপুট, 1: 1000
এইচ বিসি -25 এ05 প্রাথমিক ও মাধ্যমিক বর্তনী মধ্যে একটি galvanic বিচ্ছিন্নতা সঙ্গে বর্তমান সেন্সর। এটি ডিসি, এসি বা পলস স্রোত সঠিক বৈদ্যুতিন পরিমাপ উপলব্ধ করা হয়।
বৈশিষ্ট্য
* বন্ধ - লুপ * সরবরাহ ভোল্টেজ: + 15V ± 5% * রেটিত স্রোত: 25A
* স্রোতের যোগ্য পরিমাপ: ডিসি, এসি, প্রাথমিক সার্কিট এবং সেকেন্ডারি সার্কিটের মধ্যে গ্যালভানিক বিচ্ছিন্নতার সাথে পালস।
সুবিধাদি
* সহজ ইনস্টলেশন * অনুকূলিতকরণ করা যাবে
* উচ্চ নির্ভুলতা * খুব ভাল রৈখিকতা
* অপটিমাইজড প্রতিক্রিয়া সময়, কোন সন্নিবেশ ক্ষতি * কম শক্তি খরচ
* নিম্ন তাপমাত্রা ড্রিফট * বহিরাগত হস্তক্ষেপ উচ্চ অনাক্রম্যতা
অ্যাপ্লিকেশন
* বৈদ্যুতিন সংকেতের মেরু বদল অ্যাপ্লিকেশন * এসি / ডিসি পরিবর্তনশীল-গতি ড্রাইভ
* অবিচ্ছিন্ন শক্তি সরবরাহ (ইউপিএস) * সুইচড মোড পাওয়ার সাপ্লাই (এসএমপিএস)
* ফোটোভোলটাইক (পিভি) বর্তমান অ্যাপ্লিকেশন * নতুন শক্তি Combiner বক্স পরিমাপ
* অটোমোবাইল দ্বারা তারের অ্যাপ্লিকেশন * বৈদ্যুতিক গাড়ির চার্জিং সরঞ্জাম বর্তমান সেন্সিং
* গৃহস্থালী যন্ত্রপাতি ফ্রিকোয়েন্সি রূপান্তর ইলেক্ট্রোম্যাগনেটিক ওয়াটার হিটার বর্তমান পরিমাপ
বৈদ্যুতিক তথ্য:
HBC25A05 | ||
রেট বর্তমান ইনপুট | 25 | একজন |
বর্তমান পরিসীমা পরীক্ষা করুন | 36 | একজন |
লোড impedance (@ বর্তমান বর্তমান) | 100 ~ 320 (± 15V) | Ω |
বর্তমান আউটপুট রেট | 25 ± 0.5% | mA বিদ্যুত |
সরবরাহ ভোল্টেজ | ± 15 ± 5% | ভী |
সরবরাহ স্ট্যাটিক্যাল বর্তমান স্থায়ী 25 ℃ | ± 12 | mA বিদ্যুত |
অনুপাত সক্রিয় করে | 1: 1000 | |
জিরো অফসেট বর্তমান | ≤ 0.15 ± | mA বিদ্যুত |
বর্তমান ড্রিফট অফসেট -40 ℃ ~ + 85 ℃ | ≤ 0.60 ± | mA বিদ্যুত |
প্রতিক্রিয়া সময় | <1 | μs |
রৈখিকতা | ≤ 0.2 ± | % ফাঃ |
অন্তরণ ভোল্টেজ 50HZ, 1min | 2.5 | কেভি |
দ্বি / DT | > 50 | এ / μs |
ব্যান্ডউইথ (-3dB) | ডিসি ... 150 | KHz |
সেকেন্ড ঘুর প্রতিরোধের | 110 | Ω |
অপারেটিং তাপমাত্রা | -40 ~ + + 85 | ℃ |
সংগ্রহস্থল তাপমাত্রা | -40 ~ + + 105 | ℃ |
পালা | রেটযুক্ত ইনপুট বর্তমান (আইপিএন) | শীর্ষ ইনপুট বর্তমান (আইপি) | উৎপাদনের হার বর্তমান (mA) | পালা অনুপাত | প্রিয়া জেড mΩ | প্রিয়া এলকি আহ |
1 | 25 | 50 | 25 | 1/1000 | 0.3 | 0,023 |
2 | 12 | 24 | 24 | 2/1000 | 1.1 | 0.09 |
3 | 8 | 16 | 24 | 3/1000 | 2.5 | 0.21 |
4 | 6 | 12 | 24 | 4/1000 | 4.4 | 0.37 |
5 | 5 | 10 | 25 | 5/1000 | 6.3 | 0.58 |
নোট: পণ্য বিশেষ উল্লেখ কাস্টমাইজড করা যাবে
