পণ্যের বিবরণ:
প্রদান:
|
সরবরাহ ভোল্টেজ: | ± 12V ~ ± 15V (± 5%) | রেটভুক্ত ইনপুট: | 100A, 125A, 200A |
---|---|---|---|
উৎপাদনের হার: | 100mA ± 0.5%, 125mA ± 0.5% | তত্ত্ব: | বর্তমান সেন্সর |
আইপি রেটিং: | IP65 | রৈখিকতা: | ≤ 0.2% ফাঃ ± |
লক্ষণীয় করা: | হল প্রভাব প্রভাব বর্তমান সেন্সর,হল প্রভাব লিনিয়ার বর্তমান সেন্সর |

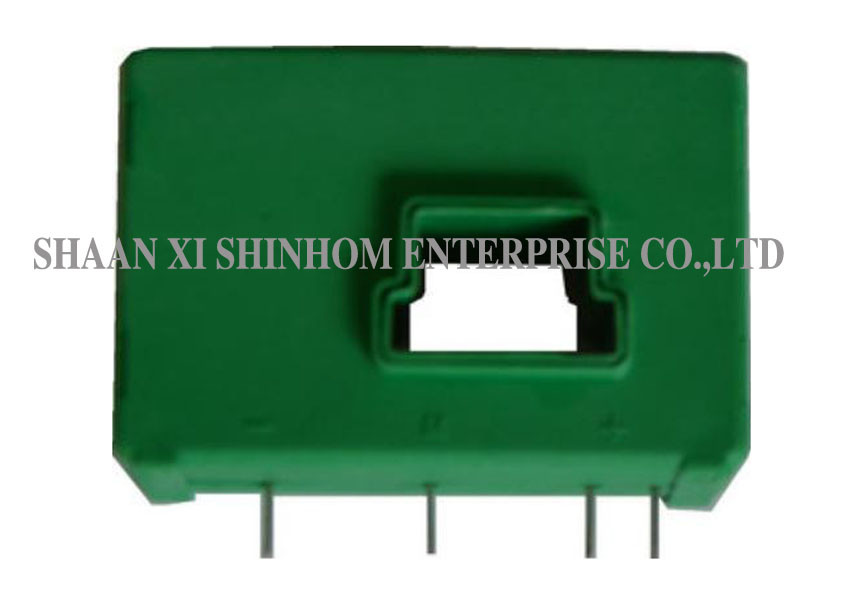

এইচবিসি-এলএপি সিরিজ ব্র্যান্ড নতুন এবং মূল হল প্রভাব বর্তমান সেন্সর 0 থেকে 200A অপারেটিং বর্তমান সঙ্গে বর্তমান ট্রান্সডুকেসার
এইচ বিসি- এলএপি সিরিজ বর্তমান সেন্সর প্রাথমিক এবং মাধ্যমিক সার্কিট মধ্যে একটি galvanic বিচ্ছিন্নতা সঙ্গে। এটি ডিসি, এসি বা পলস স্রোত সঠিক বৈদ্যুতিন পরিমাপ উপলব্ধ করা হয়।
1. যখন আইপি তীরের দিকে প্রবাহিত হয় তখন ইতিবাচক হয়। |
2. প্রাথমিক কন্ডাকটর তাপমাত্রা 100 ℃ অতিক্রম করা উচিত নয়। |
3. গতিশীল কর্মক্ষমতা সম্পূর্ণ প্রাথমিক গর্ত ভরা একটি একক বার সঙ্গে পরীক্ষা হয়। |
4. সেরা চৌম্বকীয় ছোঁয়া সঞ্চালন করতে সেন্সর শীর্ষে বৃত্তাকার প্রাথমিক ঘোরা। |
বৈশিষ্ট্য:
অ্যাপ্লিকেশন:
বৈদ্যুতিক তথ্য:
HBC100LAP | HBC125LAP | HBC200LAP | ||
রেটযুক্ত বর্তমান (আইপিএন) | 100 | 125 | 200 | একজন |
পরিমাপ পরিসীমা (আইপি) | 0 ~ ± 200 | 0 ~ ± 200 | 0 ~ ± 300 | একজন |
রেট আউটপুট বর্তমান (আইএসএন) | 100 ± 0.5% | 125 ± 0.5% | 100 ± 0.5% | mA বিদ্যুত |
সরবরাহ ভোল্টেজ (± 5%) | ± 12 ~ ± 15 | ভী | ||
সরবরাহ বর্তমান ক্ষতি | 16 (@ ± 15V) + + IS | mA বিদ্যুত | ||
টেস্ট প্রতিরোধের | সঙ্গে ± 12V @ ± আইপিএনএমএক্স | 14 (মিনিট) 52 (সর্বোচ্চ) | 0 (মিনিট) 26 (সর্বোচ্চ) | Ω |
@ ± IPmax | 14 (মিনিট) 17 (সর্বোচ্চ) | 0 (মিনিট) 4 (সর্বোচ্চ) | Ω | |
সঙ্গে ± 15V @ ± আইপিএনএমএক্স | 40 (মিনিট) 72 (সর্বোচ্চ) | 0 (মিনিট) 56 (সর্বোচ্চ) | Ω | |
@ ± আইপিএমএক্স @ ± 300Amax | 40 (মিনিট) 40 (সর্বোচ্চ) | 0 (মিনিট) 8 (সর্বোচ্চ) | Ω | |
অনুপাত সক্রিয় করে | 1: 1000 | 1: 1000 | 1: 2000 | |
সেকেন্ড প্রতিরোধের | 33 | 33 | 76 | Ω |
বর্তমান অফসেট | ≤ 0.2 ± | mA বিদ্যুত | ||
বর্তমান ড্রিফট অফসেট | ≤ 0.5 ± | mA বিদ্যুত | ||
প্রতিক্রিয়া সময় | <1 | μs | ||
রৈখিকতা | ≤ 0.2 ± | % ফাঃ | ||
অন্তরণ ভোল্টেজ | 50 (60) Hz হয়, 1min, 3 | কেভি | ||
দ্বি / DT | > 100 | এ / μs | ||
ব্যান্ডউইথ (-3dB) | ডিসি ... 100 | KHz | ||
অপারেটিং তাপমাত্রা | -40 ~ + + 85 | ℃ | ||
সংগ্রহস্থল তাপমাত্রা | -40 ~ + + 105 | ℃ |
নোট: পণ্য বিশেষ উল্লেখ কাস্টমাইজড করা যাবে
