পণ্যের বিবরণ:
প্রদান:
|
ইনস্টলেশন: | পিসিবি মাউন্টিং | ইনপুট: | 100A |
---|---|---|---|
আউটপুট: | ± 0.625V 0.5% ± | সরবরাহ ভোল্টেজ: | 5V 5% ± |
সাক্ষ্যদান: | CE, RoHS, ISO | অপারেটিং তাপমাত্রা: | -40 ~ + + 85 ℃ |
লক্ষণীয় করা: | হল এফেক্ট ভিত্তিক কারেন্ট সেন্সর,হল এফেক্ট কারেন্ট ট্রান্সডুসার |

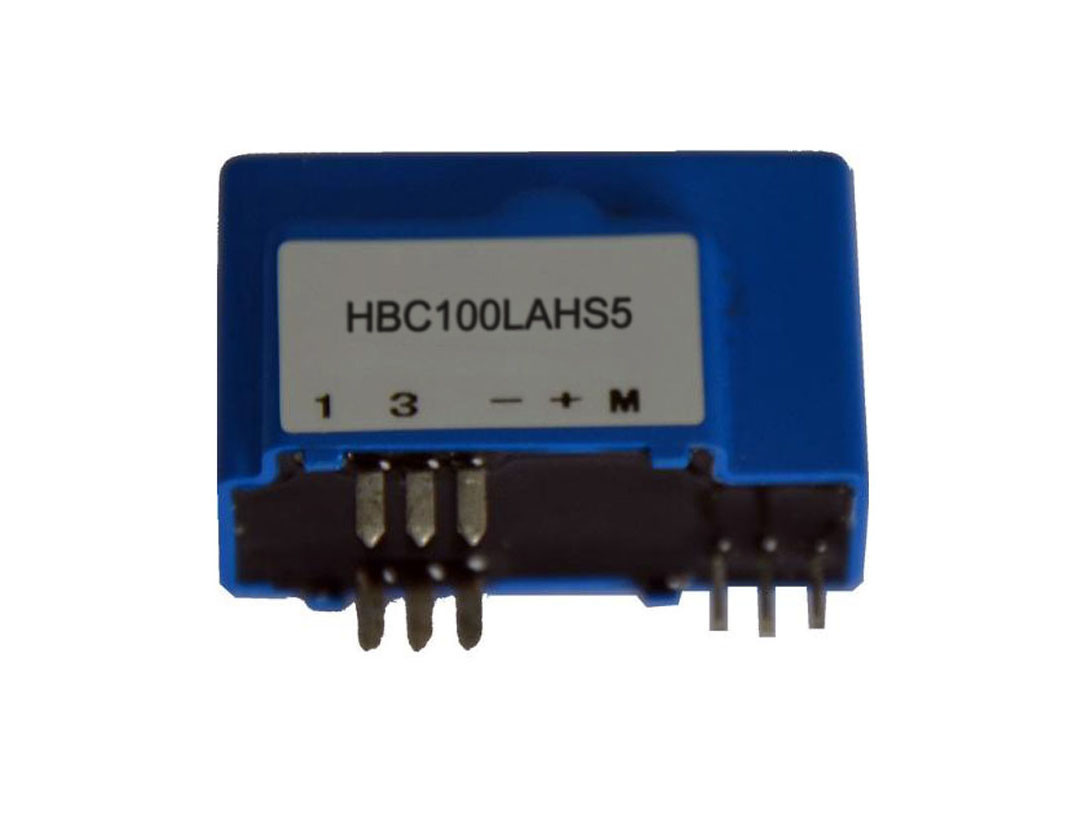

এইচবিসি 100 এলএইচএস 5 হলের প্রভাব বর্তমান সেন্সর, 100 এ ইনপুট সহ সেন্স ট্রান্সফর্মার ট্রান্সডুসার, অনুপাত 1: 1200 তে পরিণত হয়
প্রাথমিক ও মাধ্যমিক সার্কিটের মধ্যে গ্যালভ্যানিক বিচ্ছিন্নতার সাথে এইচ বিসি -100 এলএইচএস 5 বর্তমান সেন্সর।
সেন্সরটি ডিসি, এসি বা পালস স্রোতের সঠিক বৈদ্যুতিন পরিমাপ সরবরাহ করে।
বৈদ্যুতিন ডেটা:
HBC100LAHS5 | ||
রেটেড ইনপুট বর্তমান (আইপিএন) | 100 | একজন |
বর্তমান পরিসীমা পরীক্ষা করুন (আইপি) | ± 240 | একজন |
টার্ন অনুপাত (এনপি / এনএস) | 1: 1200 | টি |
রেটেড আউটপুট ভোল্টেজ | ± 0,625 ± 0.5% | ভী |
সরবরাহ ভোল্টেজ | +5 ± 5% | ভী |
বর্তমান ব্যবহার | 20+ আইপি * (এনপি / এনএস) | mA বিদ্যুত |
অফসেট ভোল্টেজ | 2.5 ± 0.4% | ভী |
রেফারেন্স ভোল্টেজ (ভিআর) | 2.5 ± 0.5% | ভী |
বাহ্যিক রেফারেন্স ভোল্টেজ | 2.0-2.8 | ভী |
অফসেট ভোল্টেজ ড্রিফ্ট | ≤ 0.1 ± | mv / ℃ |
আউটপুট ভোল্টেজ ড্রিফ্ট | ≤ 0.05 ± | mv / ℃ |
LinearityIp = 0- IPN ±) | ≤ 0.2 ± | % ফাঃ |
শ্রেণী | ≤ 1.0 ± | % |
দ্বি / DT | > 100 | এ / μS |
প্রতিক্রিয়া সময় (100A / µS, 10% ~ 90%) | ≤1 | μS |
ব্যান্ডউইথ (-3db) | ডিসি ~ 100 | kHz |
নিরোধক ভোল্টেজ (50HZ, এসি, 1 মিনিট) | 5.0 | কেভি |
অপারেটিং তাপমাত্রা (টিএ) | -40 ~ + + 85 | ℃ |
স্টোরেজ তাপমাত্রা (টিএস) | -40 ~ + + 105 | ℃ |
মোট ওজন (এম) | 22 | ছ |
বৈশিষ্ট্য:
অ্যাপ্লিকেশন:
নোটস: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে
