পণ্যের বিবরণ:
প্রদান:
|
| বর্তমান পরিসীমা: | 0.5-6000A | আউটপুট: | 0.333VAC বা 0-5A |
|---|---|---|---|
| সঠিকতা: | 0.2,0.5,1.0 | অপারেটিং ফ্রিকোয়েন্সি: | 50Hz থেকে 2.5 কেজি |
| অস্তরক শক্তি: | 5.0KV / 1mA / 1min | স্বনির্ধারিত: | "হ্যাঁ" |
| লক্ষণীয় করা: | বিভক্ত কোর টাইপ বর্তমান ট্রান্সফরমার,বিভক্ত কোর বর্তমান সেন্সর |
||

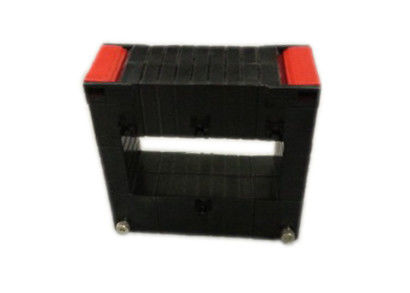

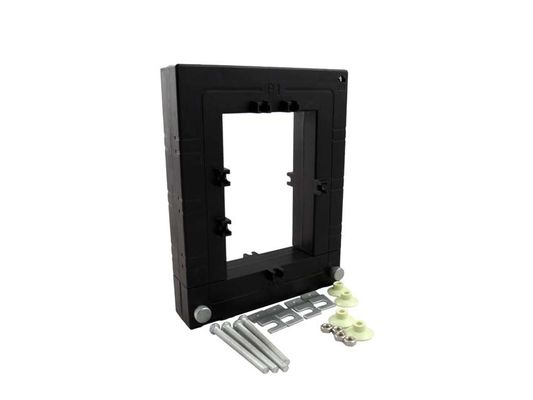

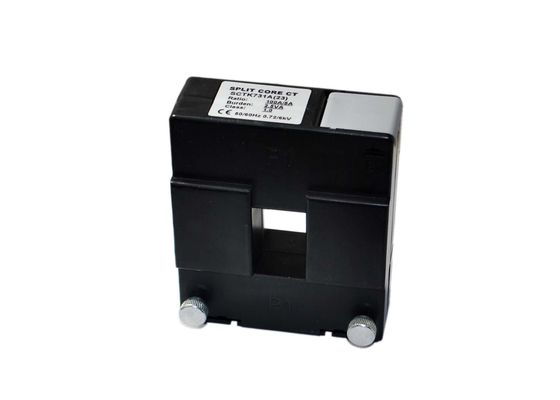

SCTK731Y সিরিজ সরবরাহ নিম্ন ভোল্টেজ চৌম্বক বিভক্ত কোর সিটি বর্তমান ট্রান্সফরমার এবং স্ন্যাপ ক্লোজিং / খোলার বৈশিষ্ট্য
SCTK731Y সিরিজ রেট্রো-ফিট (স্প্লিট-কোর) বর্তমান ট্রান্সফরমার বিশেষভাবে নতুন বা ইতিমধ্যে বিদ্যমান নেট কাজগুলিতে তাদের ইনস্টলেশন সহজতর করার জন্য ডিজাইন করা হয়েছে। তারা কোন তারের বা বাস-বার বর্তনী খোলা ছাড়া ইনস্টল করা হতে পারে। সিটি এর দ্বিতীয় ঘোরাঘুরি জুড়ে একটি অভ্যন্তরীণ নির্ভুলতা প্রতিরোধক একটি কম নিরাপদ ভোল্টেজ আউটপুট উপলব্ধ করা হয়।
বৈশিষ্ট্য:
অ্যাপ্লিকেশন:
বৈদ্যুতিক পরামিতি
| রেটভুক্ত ইনপুট | 0.5A-6000A |
| দুরত্ব পরিমাপ করা | 10% ইন-130% ইন |
| উৎপাদনের হার | 0.333V (এসি) বা 0-5A |
| অনুপাত | ≤ ± 0.1% |
| ফেজ কোণ | ≤ ± 5 মিনিট |
| অন্তরণ প্রতিরোধ | DC500V / 100MΩmin |
যান্ত্রিক পরামিতি
| কেস | পিসি / UL94-V0 |
| ঢেরা | পিসি |
| মূল | সিলিকোন |
| অভ্যন্তরীণ গঠন | epoxy |
| নির্মাণ | টাই |
| অপারেটিং টেম্প | -25 ℃ ~ + + 75 ℃ |
| অপারেটিং আর্দ্রতা | ≤85% |
| আউটপুট সংযোগ | টার্মিনাল বা UL1015 22AWG ওয়্যার 1.5 মি |
নির্বাচন টাইপ করুন
পি / এন | রেটভুক্ত ইনপুট (ক) | আউটপুট (ক) | সঠিকতা | আয়তন (মিমি) | |||||||||
| একজন | বি | সি | ডি | ই | এফ | জি | এইচ | আমি | |||||
SCTK731Y (33) | 100-400A | 1A / 5A | 0.2,0.5,1.0 | 32 | 32 | 43 | 96 | 96 | 32 | 32 | 50 | 32 | |
SCTK731Y (34) | 100-600A | 1A / 5A | 0.2,0.5,1.0 | 32 | 42 | 43 | 96 | 106 | 32 | 32 | 50 | 32 | |
SCTK731Y (35) | 100-1000A | 1A / 5A | 0.2,0.5,1.0 | 32 | 52 | 43 | 96 | 116 | 32 | 32 | 50 | 32 | |
SCTK731Y (36) | 100-1200A | 1A / 5A | 0.2,0.5,1.0 | 32 | 62 | 43 | 96 | 126 | 32 | 32 | 50 | 32 | |
SCTK731Y (38) | 200-1500A | 1A / 5A | 0.2,0.5,1.0 | 32 | 82 | 43 | 96 | 146 | 32 | 32 | 50 | 32 | |
SCTK731Y (310) | 250-2000A | 1A / 5A | 0.2,0.5,1.0 | 32 | 102 | 43 | 96 | 166 | 32 | 32 | 50 | 32 | |
SCTK731Y (312) | 500-2500A | 1A / 5A | 0.2,0.5,1.0 | 32 | 122 | 43 | 96 | 186 | 32 | 32 | 50 | 32 | |
SCTK731Y (313) | 500-3000A | 1A / 5A | 0.2,0.5,1.0 | 32 | 132 | 43 | 96 | 196 | 32 | 32 | 50 | 32 | |
SCTK731Y (44) | 100-600A | 1A / 5A | 0.2,0.5,1.0 | 42 | 42 | 53 | 106 | 106 | 32 | 32 | 50 | 32 | |
SCTK731Y (45) | 100-1000A | 1A / 5A | 0.2,0.5,1.0 | 42 | 52 | 53 | 106 | 116 | 32 | 32 | 50 | 32 | |
SCTK731Y (46) | 100-1200A | 1A / 5A | 0.2,0.5,1.0 | 42 | 62 | 53 | 106 | 126 | 32 | 32 | 50 | 32 | |
SCTK731Y (48) | 200-1500A | 1A / 5A | 0.2,0.5,1.0 | 42 | 82 | 53 | 106 | 146 | 32 | 32 | 50 | 32 | |
SCTK731Y (410) | 250-2000A | 1A / 5A | 0.2,0.5,1.0 | 42 | 102 | 53 | 106 | 166 | 32 | 32 | 50 | 32 | |
SCTK731Y (412) | 500-2500A | 1A / 5A | 0.2,0.5,1.0 | 42 | 122 | 53 | 106 | 186 | 32 | 32 | 50 | 32 | |
SCTK731Y (413) | 500-3000A | 1A / 5A | 0.2,0.5,1.0 | 42 | 132 | 53 | 106 | 196 | 32 | 32 | 50 | 32 | |
SCTK731Y (55) | 100-1000A | 1A / 5A | 0.2,0.5,1.0 | 52 | 52 | 63 | 116 | 116 | 32 | 32 | 50 | 32 | |
SCTK731Y (56) | 100-1200A | 1A / 5A | 0.2,0.5,1.0 | 52 | 62 | 63 | 116 | 126 | 32 | 32 | 50 | 32 | |
SCTK731Y (58) | 200-1500A | 1A / 5A | 0.2,0.5,1.0 | 52 | 82 | 63 | 116 | 146 | 32 | 32 | 50 | 32 | |
SCTK731Y (510) | 250-2000A | 1A / 5A | 0.2,0.5,1.0 | 52 | 102 | 63 | 116 | 166 | 32 | 32 | 50 | 32 | |
SCTK731Y (512) | 500-2500A | 1A / 5A | 0.2,0.5,1.0 | 52 | 122 | 63 | 116 | 186 | 32 | 32 | 50 | 32 | |
SCTK731Y (513) | 500-3000A | 1A / 5A | 0.2,0.5,1.0 | 52 | 132 | 63 | 116 | 196 | 32 | 32 | 50 | 32 | |
SCTK731Y (516) | 1000-5000A | 1A / 5A | 0.2,0.5,1.0 | 52 | 162 | 63 | 116 | 226 | 32 | 32 | 50 | 32 | |
SCTK731Y (66) | 100-1200A | 1A / 5A | 0.2,0.5,1.0 | 62 | 62 | 73 | 126 | 126 | 32 | 32 | 50 | 32 | |
SCTK731Y (68) | 200-1500A | 1A / 5A | 0.2,0.5,1.0 | 62 | 82 | 73 | 126 | 146 | 32 | 32 | 50 | 32 | |
SCTK731Y (610) | 250-2000A | 1A / 5A | 0.2,0.5,1.0 | 62 | 102 | 73 | 126 | 166 | 32 | 32 | 50 | 32 | |
SCTK731Y (612) | 500-2500A | 1A / 5A | 0.2,0.5,1.0 | 62 | 122 | 73 | 126 | 186 | 32 | 32 | 50 | 32 | |
SCTK731Y (613) | 500-3000A | 1A / 5A | 0.2,0.5,1.0 | 62 | 132 | 73 | 126 | 196 | 32 | 32 | 50 | 32 | |
SCTK731Y (616) | 1000-5000A | 1A / 5A | 0.2,0.5,1.0 | 62 | 162 | 73 | 126 | 226 | 32 | 32 | 50 | 32 | |
SCTK731Y (88) | 200-1500A | 1A / 5A | 0.2,0.5,1.0 | 82 | 82 | 93 | 146 | 146 | 32 | 32 | 50 | 32 | |
SCTK731Y (810) | 250-2000A | 1A / 5A | 0.2,0.5,1.0 | 82 | 102 | 93 | 146 | 166 | 32 | 32 | 50 | 32 | |
SCTK731Y (812) | 500-2500A | 1A / 5A | 0.2,0.5,1.0 | 82 | 122 | 93 | 146 | 186 | 32 | 32 | 50 | 32 | |
SCTK731Y (813) | 500-3000A | 1A / 5A | 0.2,0.5,1.0 | 82 | 132 | 93 | 146 | 196 | 32 | 32 | 50 | 32 | |
SCTK731Y (814) | 800-4000A | 1A / 5A | 0.2,0.5,1.0 | 82 | 142 | 93 | 146 | 206 | 32 | 32 | 50 | 32 | |
SCTK731Y (816) | 1000-5000A | 1A / 5A | 0.2,0.5,1.0 | 82 | 162 | 93 | 146 | 226 | 32 | 32 | 50 | 32 | |
SCTK731Y (1010) | 250-4000A | 1A / 5A | 0.2,0.5,1.0 | 102 | 102 | 113 | 166 | 166 | 32 | 32 | 50 | 32 | |
SCTK731Y (1111) | 250-4000A | 1A / 5A | 0.2,0.5,1.0 | 112 | 112 | 123 | 176 | 176 | 32 | 32 | 50 | 32 | |
SCTK731Y (1212) | 500-4000A | 1A / 5A | 0.2,0.5,1.0 | 122 | 122 | 133 | 186 | 186 | 32 | 32 | 50 | 32 | |
SCTK731Y (1313) | 500-5000A | 1A / 5A | 0.2,0.5,1.0 | 132 | 132 | 143 | 196 | 196 | 32 | 32 | 50 | 32 | |
SCTK731Y (1515) | 600-5000A | 1A / 5A | 0.2,0.5,1.0 | 152 | 152 | 163 | 216 | 216 | 32 | 32 | 50 | 32 | |
SCTK731Y (1616) | 800-5000A | 1A / 5A | 0.2,0.5,1.0 | 162 | 162 | 173 | 226 | 226 | 32 | 32 | 50 | 32 | |
SCTK731Y (1818) | 1000-5000A | 1A / 5A | 0.2,0.5,1.0 | 182 | 182 | 193 | 246 | 246 | 32 | 32 | 50 | 32 | |
SCTK731Y (2020) | 1000-6000A | 1A / 5A | 0.2,0.5,1.0 | 202 | 202 | 213 | 266 | 266 | 32 | 32 | 32 | 50 | |
নোট: পণ্য বিশেষ উল্লেখ কাস্টমাইজড করা যাবে
