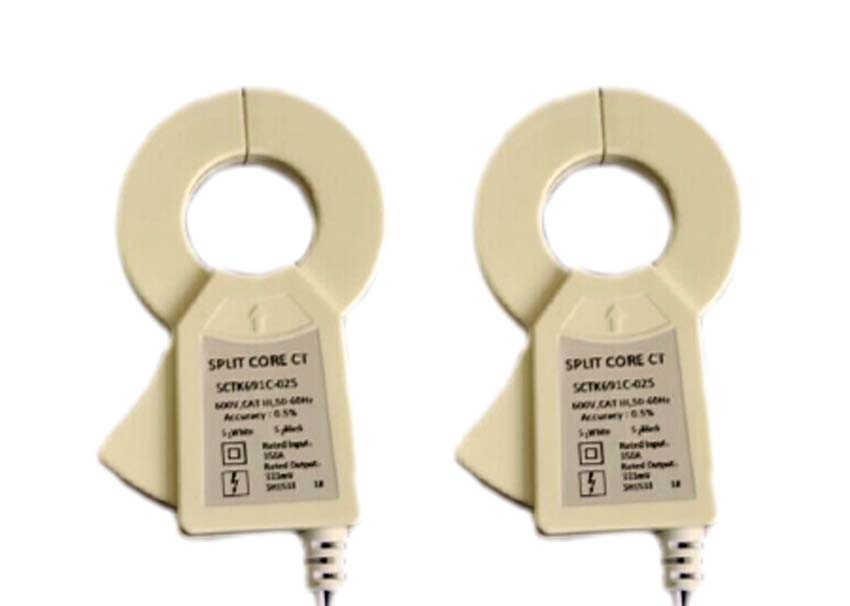

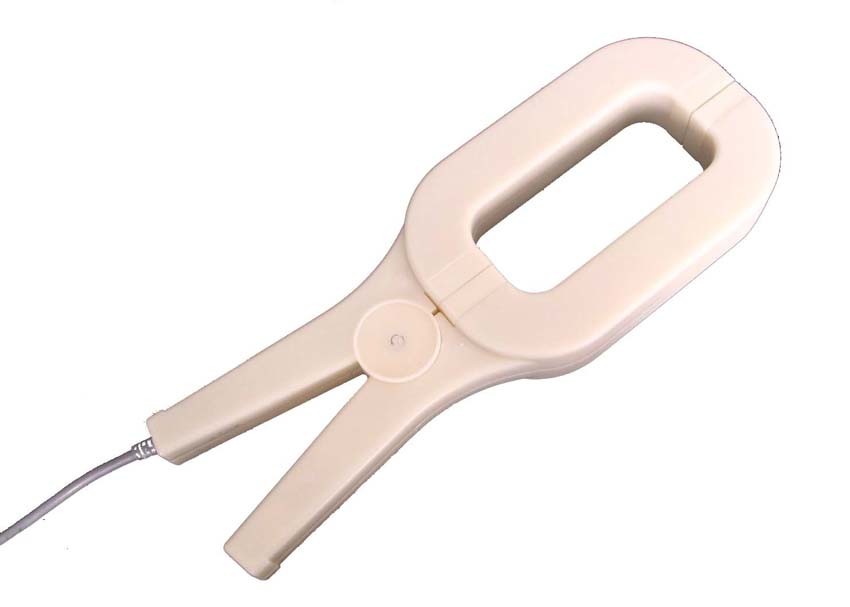

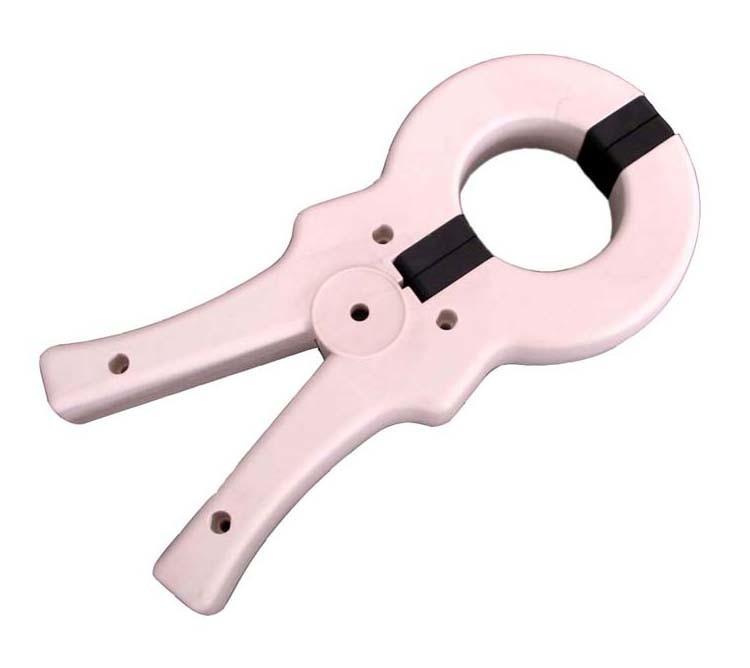

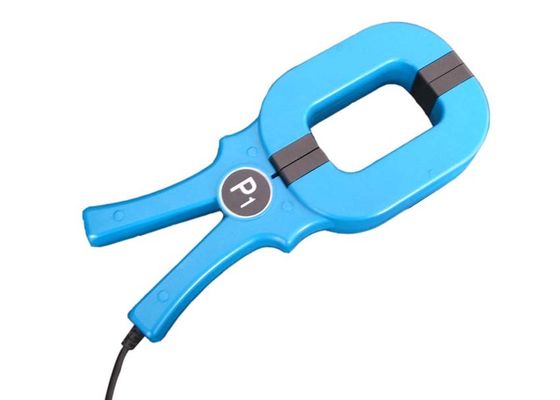

স্প্লিট কোর উচ্চ নির্ভুলতা ক্ল্যাম্প বর্তমান ট্রান্সফরমার 200A ইনপুট

5 থেকে 200A ইনপুট সহ স্প্লিট কোর কারেন্ট ট্রান্সফরমার, উচ্চ নির্ভুলতা ক্ল্যাম্প কারেন্ট ট্রান্সফরমার

স্প্লিট কোর স্টাইলের বর্তমান ট্রান্সফরমারগুলি দ্রুত এবং সহজ ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে।বিভক্ত কোর নকশা CT ইনস্টলেশনের জন্য তারের সার্কিট সংযোগ বিচ্ছিন্ন না করে চৌম্বক ক্ষেত্রের আনয়নের মাধ্যমে অ-যোগাযোগ বর্তমান পরিমাপের অনুমতি দেয়।এই পদ্ধতিটি একটি নিরাপদ, সহজ এবং বহনযোগ্য বর্তমান পরিমাপের অনুমতি দেয়।


বৈশিষ্ট্য:

1. পরীক্ষার পরিসর: 5 থেকে 200A এসি ইনপুট, আউটপুট 0-66.67mA
2. স্প্লিট কোর ডিজাইন, নিরাপদ, ইনস্টল করা সহজ, বহনযোগ্য
3. প্রশস্ত ভিতরের জানালা, বড় তারের বা বাস-বার আটকানোর অনুমতি দেয়
4. টেস্ট হোল সিরিজ সাইজ ক্ল্যাম্প লিকার এসি কারেন্ট ট্রান্সফরমার
5. ইন্টারলিভড জয়েন্ট এবং কবজা কাঠামো সহ স্প্লিট কোর বর্তমান ট্রান্সফরমার
6. সমস্ত বিদ্যমান ইনস্টলেশন মিটমাট করার জন্য আকারের বিস্তৃত পরিসর

অ্যাপ্লিকেশন:

1. বৈদ্যুতিক লাইন এবং বর্তমান পরিমাপ, নিয়ন্ত্রণ এবং সুরক্ষা সরঞ্জাম
2. বৈদ্যুতিক মোটর, আলো, এয়ার কন্ডিশন সরঞ্জাম ইত্যাদিতে এসি কারেন্ট প্রবাহ পরিমাপ করে
3. HVAC তাপমাত্রা নিয়ন্ত্রণ, পাওয়ার ম্যানেজমেন্ট, বিল্ডিং অটোমেশন সিস্টেমের সাথে সামঞ্জস্যপূর্ণ

বৈদ্যুতিক পরামিতি:
পালা অনুপাত: 1:3000
রেট ভোল্টেজ: 1000V সর্বোচ্চ
ফ্রিকোয়েন্সি: 50-60Hz
রেট করা ইনপুট: 0-200A
রেটেড আউটপুট: 0-66.67mA
লোড: 4.5Ω
সর্বোচ্চ পরিমাপ পরিসীমা: 5%~120% রেটেড ইনপুট 200A
নির্ভুলতা শ্রেণী: 0.5
ফেজ ত্রুটি: ≤3 °@5%~120% রেট করা ইনপুট 200A
ডাইইলেক্ট্রিক শক্তি: 2.5KV/50Hz/1মিন হাউজিং থেকে ঘুরতে হবে
অন্তরণ প্রতিরোধের: DC500V/100MΩmin
অপারেটিং তাপমাত্রা: -25℃ থেকে +75℃
স্টোরেজ তাপমাত্রা: -40 ℃ থেকে +85 ℃
যান্ত্রিক পরামিতি:
কেস: PC/UL94-V0
ববিন: পিবিটি
মূল: পারম্যালয়
অভ্যন্তরীণ গঠন: Epoxy
নির্মাণ: টাই
অপারেটিং টেম্প: －25℃～＋75℃
অপারেটিং আর্দ্রতা: ≤85%

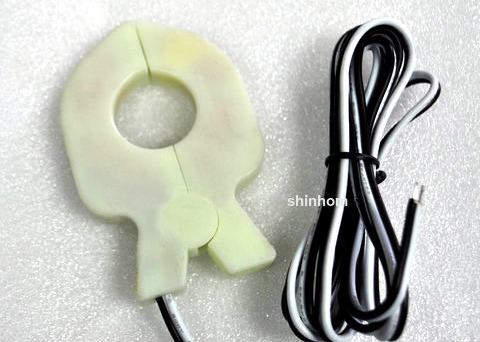

আউটপুট সংযোগ: UL1015 22AWG ওয়্যার (টুইনস্টেড ওয়্যার) 2.0 মি

নোট: পণ্য নির্দিষ্টকরণ কাস্টমাইজ করা যেতে পারে
