পণ্যের বিবরণ:
প্রদান:
|
বর্তমান পরিসীমা: | 0.5 ~ 630A | আউটপুট: | 0-500mA / 0.333V (এসি) |
---|---|---|---|
শ্রেণী: | 0.2、0.5、1.0 | ভেতরের জানালা: | 8.0 - 32.0 মিমি |
নির্মাণ: | টাই | স্বনির্ধারিত: | হ্যাঁ |
লক্ষণীয় করা: | রিলে প্রোটেকশন স্প্লিট কারেন্ট ট্রান্সফরমার,টাই কনস্ট্রাকশন স্প্লিট কারেন্ট ট্রান্সফরমার,সেলফ লকিং স্প্লিট কারেন্ট ট্রান্সফরমার |

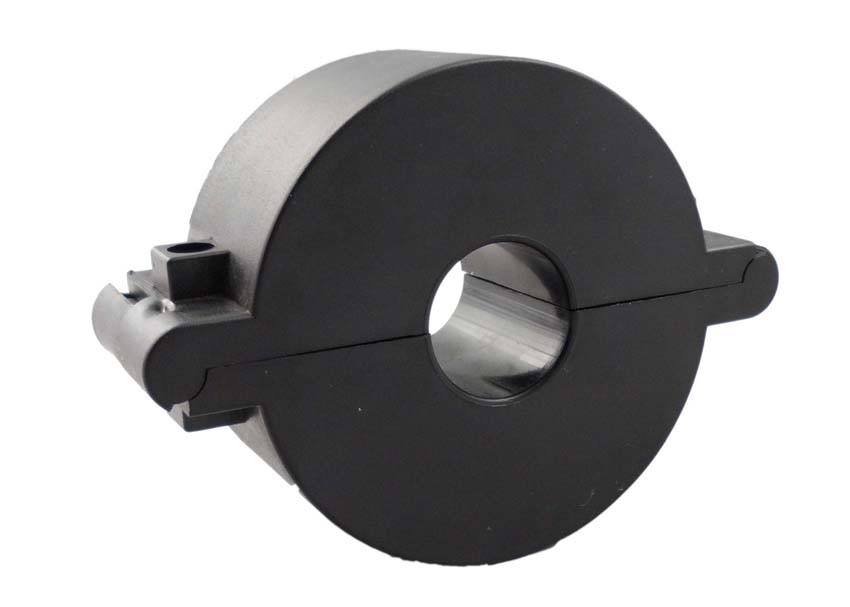

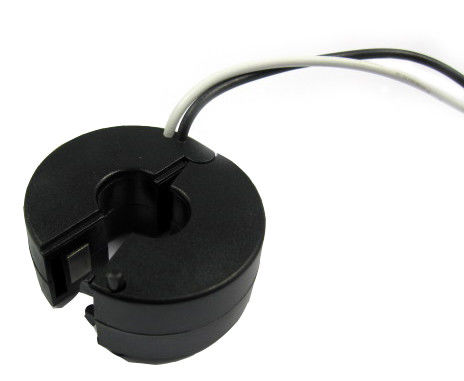

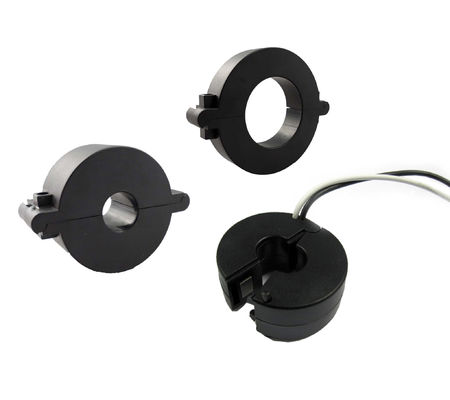

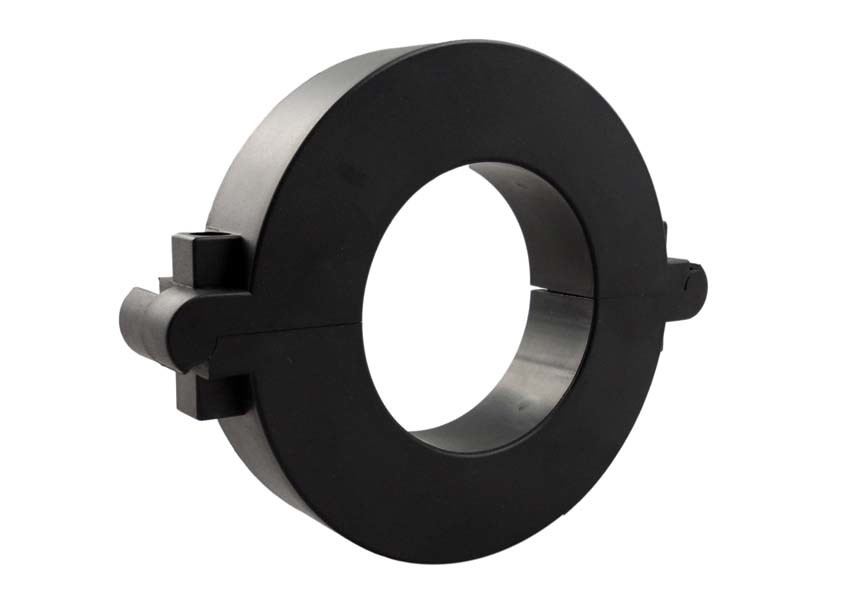

630A/0.5A স্প্লিট কোর বর্তমান সেন্সর, কাস্টমাইজযোগ্য রিলে সুরক্ষা ডিভাইস
স্প্লিট-কোর বর্তমান ট্রান্সফরমারটি বিশেষভাবে নতুন বা ইতিমধ্যে বিদ্যমান নেট ওয়ার্কগুলিতে তাদের ইনস্টলেশনের সুবিধার্থে ডিজাইন করা হয়েছে।সিটির সেকেন্ডারি ওয়াইন্ডিং জুড়ে একটি অভ্যন্তরীণ নির্ভুলতা প্রতিরোধক একটি কম নিরাপদ ভোল্টেজ আউটপুট প্রদান করে।বৈদ্যুতিক তারের এবং যন্ত্রপাতিগুলির বর্তমান পরিমাপ, পর্যবেক্ষণ এবং সুরক্ষার জন্য প্রয়োগ করুন বৈদ্যুতিক মোটর, আলো, বায়ু সংকোচকারী, গরম এবং বায়ুচলাচল ব্যবস্থা, বায়ু -শর্ত সরঞ্জাম এবং অটোমেশন নিয়ন্ত্রণ ব্যবস্থার জন্য বর্তমান এবং শক্তি পরিমাপ।বর্তমান, শক্তি এবং শক্তি পর্যবেক্ষণ যন্ত্র।রিলে সুরক্ষা ডিভাইস।
বৈশিষ্ট্য:
অ্যাপ্লিকেশন:
বৈদ্যুতিক পরামিতি
ফ্রিকোয়েন্সি | 50-60Hz |
রেট ইনপুট | 0.5A-630A |
দুরত্ব পরিমাপ করা | 10%ইন -130%ইন |
উৎপাদনের হার | 0.333V (এসি) বা 0-500mA |
অনুপাত | ± 0.1 |
ফেজ কোণ | ± 30 মিনিট |
অস্তরক শক্তি | 2.5 কেভি/1 এমএ/1 মিনিট |
অন্তরণ প্রতিরোধ | DC500V/100MΩmin |
যান্ত্রিক পরামিতি
কেস | পিসি /UL94-V0 |
ববিন | পিসি |
মূল | পারমলয় |
অভ্যন্তরীণ গঠন | ইপক্সি |
নির্মাণ | টাই |
অপারেটিং টেম্প | -25 ℃ ~ + 75 |
অপারেটিং আর্দ্রতা | ≤85% |
আউটপুট সংযোগ | UL1015 22AWG ওয়্যার (twinsted তার) 2.5 মি |
টাইপ সিলেকশন
পি/এন |
রেট ইনপুট (ক) |
আউটপুট (এমএ/ভি) | সঠিকতা | মাত্রা (মিমি/ইঞ্চি) | |||||
ক | খ | গ | ডি | ঙ | |||||
SCTK661A-008 |
0.5-50A (1,5,10,30,50) |
0-50mA 0.333V |
0.2,0.5,1.0 |
36.0 (1.42) |
22.0 (0.87) |
20.0 (0.79) |
8.0 (0.31) |
2500 (100) |
|
SCTK661B-013 |
1-100 এ (5,10,50,75,100) |
0-100 এমএ 0.333V |
0.2,0.5,1.0 |
45.0 (1.77) |
22.0 (0.87) |
20.0 (0.79) |
13.0 (0.51) |
2500 (100) |
|
SCTK661C-019 |
5-250A (10,100,200,250,400) |
0-200 এমএ 0.333V |
0.2,0.5,1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0.79) |
19.0 (0.75) |
2500 (100) |
|
SCTK661D-023 |
5-400 এ (10,100,200,250,400) |
0-200 এমএ 0.333V |
0.2,0.5,1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0.79) |
23.0 (0.91) |
2500 (100) |
|
SCTK661E-032 |
10-630 এ (20,100,250,400,600) |
0-500 এমএ 0.333V |
0.2,0.5,1.0 |
76.0 (2.99) |
22.0 (0.87) |
20.0 (0.79) |
32.0 (1.26) |
2500 (100) |
দ্রষ্টব্য: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যায়
