পণ্যের বিবরণ:
প্রদান:
|
বর্তমান পরিসীমা: | 0 ~ 300A | আউটপুট: | 0-5A |
---|---|---|---|
শ্রেণী: | 0.5 | ভেতরের জানালা: | 32.0 মিমি |
পরীক্ষা পরিসীমা: | 1 ~ 120% | স্বনির্ধারিত: | হ্যাঁ |
লক্ষণীয় করা: | Toroidal বিভক্ত কোর বর্তমান সেন্সর,Permalloy বিভক্ত কোর বর্তমান সেন্সর,DC500V বিভক্ত কোর সেন্সর |

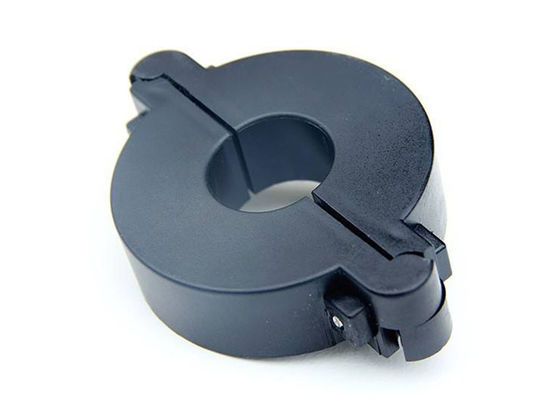

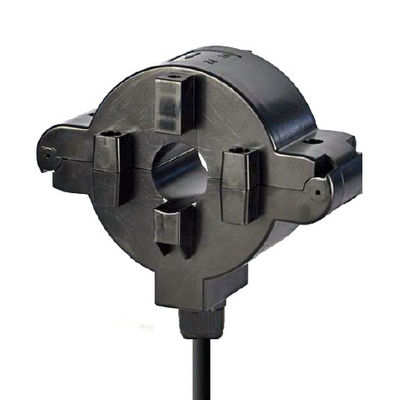

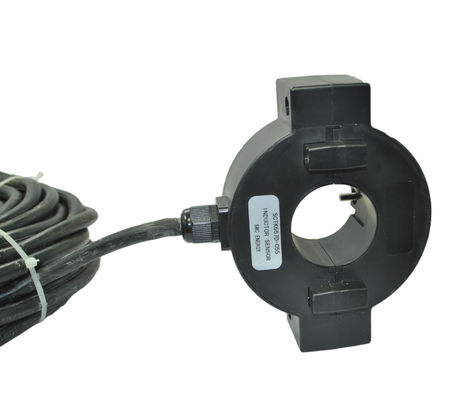

SCTK667D সিরিজ 300A/5A লো ভোল্টেজ টরয়েডাল স্প্লিট কোর কারেন্ট সেন্সর
স্প্লিট-কোর বর্তমান ট্রান্সফরমারটি বিশেষভাবে নতুন বা ইতিমধ্যে বিদ্যমান নেট ওয়ার্কগুলিতে তাদের ইনস্টলেশনের সুবিধার্থে ডিজাইন করা হয়েছে।সিটির সেকেন্ডারি ওয়াইন্ডিং জুড়ে একটি অভ্যন্তরীণ নির্ভুলতা প্রতিরোধক একটি কম নিরাপদ ভোল্টেজ আউটপুট প্রদান করে।বৈদ্যুতিক তারের এবং যন্ত্রপাতিগুলির বর্তমান পরিমাপ, পর্যবেক্ষণ এবং সুরক্ষার জন্য প্রয়োগ করুন বৈদ্যুতিক মোটর, আলো, বায়ু সংকোচকারী, গরম এবং বায়ুচলাচল ব্যবস্থা, বায়ু -শর্ত সরঞ্জাম এবং অটোমেশন নিয়ন্ত্রণ ব্যবস্থার জন্য বর্তমান এবং শক্তি পরিমাপ।বর্তমান, শক্তি এবং শক্তি পর্যবেক্ষণ যন্ত্র।রিলে সুরক্ষা ডিভাইস।
বৈশিষ্ট্য:
বৈদ্যুতিক পরামিতি
ফ্রিকোয়েন্সি | 50-60Hz |
রেট ইনপুট | 5A-300A |
দুরত্ব পরিমাপ করা | 1%ইন -120%ইন |
উৎপাদনের হার | 0-5A |
অনুপাত | ± 0.1 |
ফেজ কোণ | ± 30 মিনিট |
অস্তরক শক্তি | 2.5 কেভি/1 এমএ/1 মিনিট |
অন্তরণ প্রতিরোধ | DC500V/100MΩmin |
যান্ত্রিক পরামিতি
কেস | পিসি /UL94-V0 |
ববিন | পিসি |
মূল | পারমলয় |
অভ্যন্তরীণ গঠন | ইপক্সি |
নির্মাণ | টাই |
অপারেটিং টেম্প | -25 ℃ ~ + 75 |
অপারেটিং আর্দ্রতা | ≤85% |
আউটপুট সংযোগ | UL1015 22AWG ওয়্যার (twinsted তার) 2.5 মি |
টাইপ সিলেকশন
পি/এন | রেট ইনপুট (ক) | আউটপুট (A) | সঠিকতা | জানালার মাত্রা (মিমি) | |
SCTK667D-025 | 50-400A | 1 এ/5 এ | 0.5,1.0,3.0 | 25 | |
SCTK667D-032 | 100-630 এ | 1 এ/5 এ | 0.5,1.0,3.0 | 32 | |
SCTK667D-045 | 100-1000A | 1 এ/5 এ | 0.5,1.0,3.0 | 45 | |
SCTK667D-055 | 100-1200 এ | 1 এ/5 এ | 0.5,1.0,3.0 | 55 | |
SCTK667D-065 | 100-1500 এ | 1 এ/5 এ | 0.5,1.0,3.0 | 65 | |
SCTK667D-080 | 200-2000A | 1 এ/5 এ | 0.5,1.0,3.0 | 80 | |
SCTK667D-100 | 500-3000A | 1 এ/5 এ | 0.5,1.0,3.0 | 100 |
দ্রষ্টব্য: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যায়
