পণ্যের বিবরণ:
প্রদান:
|
| বর্তমান পরিসীমা: | 5 ~ 630A | আউটপুট: | 0-500mA বা 0.333VAC |
|---|---|---|---|
| শ্রেণী: | 0.5,1.0,3.0 | রঙ: | স্বচ্ছ |
| কয়েল: | পারমলয় কোর | স্বনির্ধারিত: | "হ্যাঁ" |
| লক্ষণীয় করা: | স্প্লিট কোর সিটি,স্প্লিট কোর টাইপ কারেন্ট ট্রান্সফর্মার |
||

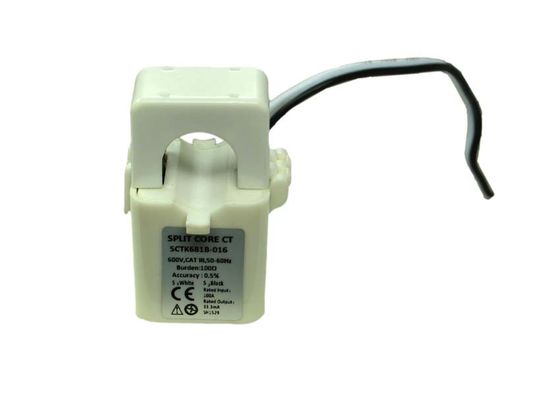

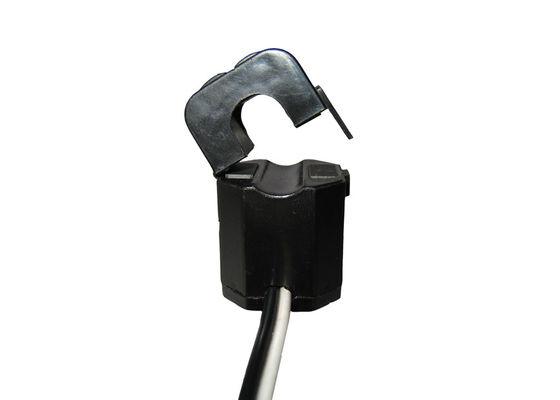

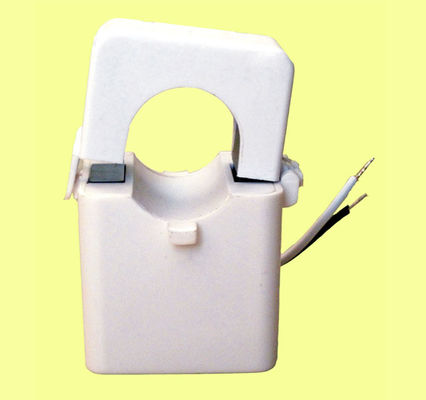

এসসিটি কে 681 বি সিরিজ লো ভোল্টেজ 5 এ ~ 630 এ ইনপুট 333 এমভি 500 এমভি আউটপুট স্প্লিট কয়েল বর্তমান ট্রান্সফরমার, উচ্চ নির্ভুলতা
এসসিটি কে 1৮১ বি সিরিজের স্প্লিট কোর কারেন্ট ট্রান্সফর্মারটি দ্রুত এবং সহজ ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে split স্প্লিট কোর নকশাটি চৌম্বকীয় ক্ষেত্রের আনুষঙ্গিক যোগাযোগের পরিমাপের অনুমতি দেয় না তার প্রয়োজন ছাড়াই প্রাথমিক তারের অফলাইনে নেওয়া হবে এবং সিটি ইনস্টলেশনের জন্য সংযোগ বিচ্ছিন্ন হয়ে যাবে T এই পদ্ধতিটি আরও নিরাপদ অনুমতি দেয় method , সহজ এবং বহনযোগ্য বর্তমান পরিমাপ। সিটি-র সেকেন্ডারি ওয়াইন্ডিং জুড়ে একটি অভ্যন্তরীণ নির্ভুলতা বোঝা প্রতিরোধক একটি নিরাপদ কম ভোল্টেজ আউটপুট সরবরাহ করে এবং মাধ্যমিকের নিরাপদ খোলার অনুমতি দেয়
বৈশিষ্ট্য:
অ্যাপ্লিকেশন:
মেকানিকাল প্যারামিটার
| কেস | PA / UL94-V0 |
| ঢেরা | PBT |
| মূল | Permalloy |
| অভ্যন্তরীণ গঠন | epoxy |
| নির্মাণ | টাই |
| অপারেটিং টেম্প | -25 ℃ ~ + + 75 ℃ |
| অপারেটিং আর্দ্রতা | ≤85% |

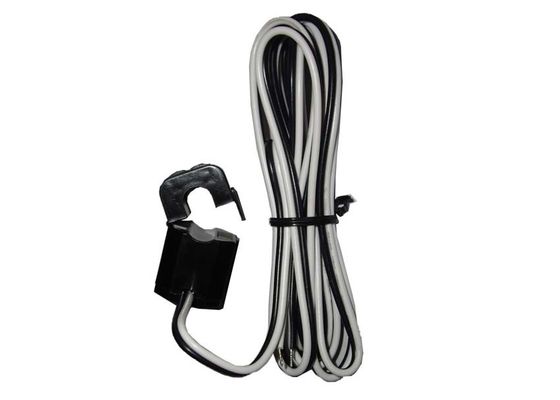

| আউটপুট সংযোগ | UL1015 20AWG ওয়্যার (টুইনস্টেড তার) 2.5 মি |
বৈদ্যুতিক প্যারামিটার
| ফ্রিকোয়েন্সি | 50Hz-2KHz |
| রেটেড ইনপুট | 5A-630A |
| দুরত্ব পরিমাপ করা | 10% ইন-130% ইন |
| উৎপাদনের হার | 0.333V (এসি) বা 0-500 এমএ |
| অনুপাত | ± ± 1.0% |
| ফেজ কোণ | ≤ min 60 মিনিট |
| অস্তরক শক্তি | 2.5KV / 1mA / 1min |
| অন্তরণ প্রতিরোধের | DC500V / 100MΩmin |
নির্বাচন টাইপ করুন
| পি / এন | রেটেড ইনপুট (ক) | আউটপুট (এমএ / ভি) | সঠিকতা | আয়তন (মিমি) | ||||
| Ø0 | একজন | বি | সি | |||||
| SCTK681B-010 | 5-75A (5,10,20,50,75) | 0-50mA 0.333V | 0.5,1.0,3.0 | 10 | 41.5 | 30 | 26.5 | |
| SCTK681B-016 | 5-150A (5,10,50,100,150) | 0-100mA 0.333V | 0.5,1.0,3.0 | 16 | 53 | 36 | 30.5 | |
| SCTK681B-024 | 10-250A (10,50,100,200,250) | 0-200mA 0.333V | 0.5,1.0,3.0 | 24 | 70 | 51.5 | 39,0 | |
| SCTK681B 035 | 10-630A (20,100,250,400,600) | 0-500mA 0.333V | 0.5,1.0,3.0 | 35 | 84 | 65 | 41.0 | |
নোটস: পণ্যের স্পেসিফিকেশন কাস্টমাইজ করা যায়
