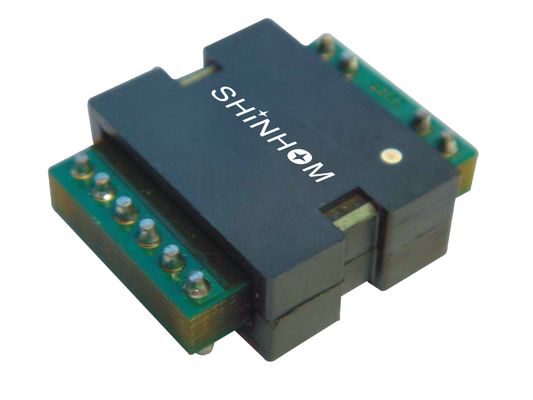

শিল্প নিয়ন্ত্রণ সিস্টেমের জন্য প্ল্যানার স্যুইচিং পাওয়ার ট্রান্সফরমার 75W

টিপি 20 বি সিরিজ উচ্চ ফ্রিকোয়েন্সি 75W প্ল্যানার ট্রান্সফর্মার, পিসিবি মাউন্টিং প্ল্যানার ট্রান্সফর্মার, সর্বোচ্চ। বেধ 6.6 মিমি

          এটি ঘুরানো কনফিগারেশনের একটি ম্যাট্রিক্স। তারা ডিসি-সিডি রূপান্তরকারী অ্যাপ্লিকেশনটিতে 35-75W বিদ্যুৎ সরবরাহের মধ্যে হস্তান্তর করার জন্য উপযুক্ত।

বৈশিষ্ট্য:

• 75 ওয়াট পর্যন্ত পাওয়ার রেটিং
• 98% এরও বেশি উচ্চ দক্ষতা
• ফুটপ্রিন্ট 20.3 মিমি × 18.50 মিমি
• 6.6 মিমি লোয়ার প্রোফাইল
• উচ্চ বিচ্ছিন্নতা (অপারেশনাল) 1500 ভিডিসি
• উচ্চ ফ্রিকোয়েন্সি 200 kHz-700 kHz
• অপারেটিং তাপমাত্রা -40 ℃ থেকে + 125 ℃
• খুব কম ফুটো ইন্ডাক্ট্যান্স (আন-গ্যাপেড কোরগুলির জন্য 0.2% এর চেয়ে কম)।
• ব্যয় কার্যকর এবং প্রতিযোগিতামূলক দাম।
• ন্যূনতম বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ (ইএমআই)।
• হাই ক্রাইপেজ এবং ক্লিয়ারেন্স দূরত্ব প্রাথমিক এবং
• সমস্ত এসএমপিএস টোপোলজিতে প্রযোজ্য।
• বিভিন্ন মাউন্টিং এবং টার্মিনাল অপশন (অনুভূমিক, উল্লম্ব, থ্রো-হোলস, এসএমটি, পিনস, ফ্লাইং-কেবল এবং আরও অনেক কিছু)।
• বিশেষভাবে ডিজাইন করা তাপ-গ্রাসকারী ক্লাস্পস।
• লো-প্রোফাইল প্ল্যানার ট্রান্সফর্মার
• উচ্চ-পাওয়ার প্ল্যানার ট্রান্সফর্মার
• উচ্চ-ফ্রিকোয়েন্সি প্ল্যানার ট্রান্সফর্মার
• পিসিবি প্ল্যানার ট্রান্সফর্মার
• প্ল্যানার সুইচিং পাওয়ার ট্রান্সফর্মার
• শেল্ফ এসএমটি প্ল্যানার ট্রান্সফর্মারটি বন্ধ

অ্যাপ্লিকেশন:

• উচ্চ কার্যকারিতা ডিসি / ডিসি রূপান্তরকারী।
• 98 শতাংশেরও বেশি উচ্চ দক্ষতা, প্রতি ঘন ইঞ্চি ডিসি / ডিসি রূপান্তরকারীগুলিতে 500 ওয়াটের উচ্চ পাওয়ার ঘনত্ব।
• এগিয়ে জন্য, পূর্ণ সেতু, অর্ধ সেতু এবং পুশ-পুল ডিসি / ডিসি রূপান্তরকারী conver
• 18V থেকে 75V এর মধ্যে ইনপুট ভোল্টেজ এবং আউটপুট ভোল্টেজ 18V থেকে 1.2V ডিসি / ডিসি রূপান্তরকারীগুলিতে যায়।
• টেলিযোগাযোগ, শিল্প নিয়ন্ত্রণ সিস্টেম,
• স্বয়ংক্রিয়তা এবং ভারী সরঞ্জাম যানবাহন সিস্টেম

প্রযুক্তিগত তথ্য:

• ইন্ডাক্ট্যান্সটি পিনের (2-5) মধ্যে 100 কেজি হার্জ, 100 এমভিআরএম পরিমাপ করা হয়
• ফুটো ইন্ডাক্ট্যান্স প্রাথমিক উইন্ডিং পিন (2-5) পরিমাপ করা হয় গৌণ উইন্ডিং শর্ট করে দিয়ে।
• সমস্ত স্পেসিফিকেশন টিএ = 25 ℃ ± 5 ℃ এ সাধারণ ℃
