পণ্যের বিবরণ:
প্রদান:
|
| সরবরাহ ভোল্টেজ: | ± 15 ভি ± 5% | রেটভুক্ত ইনপুট: | 0A ~ 50A |
|---|---|---|---|
| উৎপাদনের হার: | 10mA ± 0.5%, 25mA ± 0.5%, | ইনস্টলেশন: | পিসিবি মাউন্টিং |
| বর্তমান অফসেট: | ≤ ± 0.25mA | ব্যাক্তিগত: | "হ্যাঁ" |
| লক্ষণীয় করা: | হল প্রভাব প্রভাব বর্তমান সেন্সর,হল প্রভাব লিনিয়ার বর্তমান সেন্সর |
||

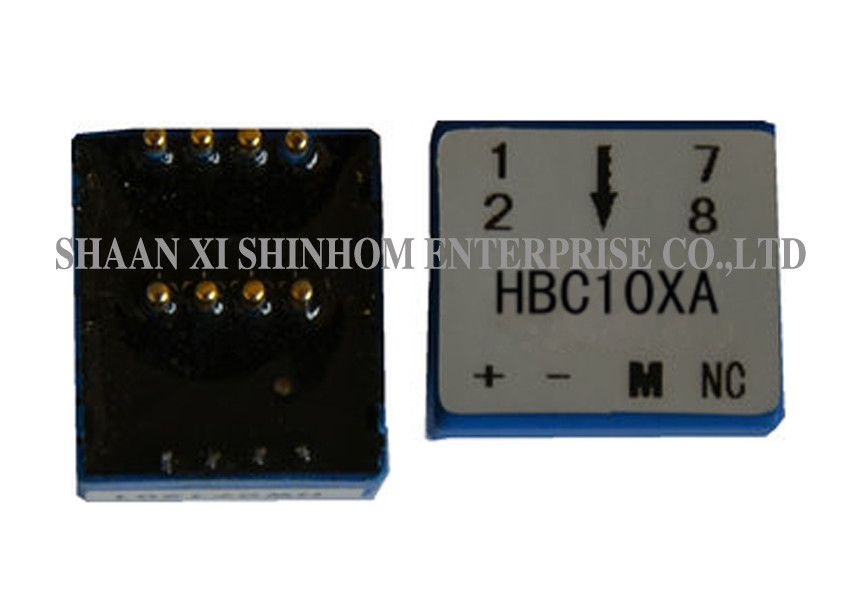

এইচবিসি-এক্স সিরিজ বর্তমান ট্রান্সডুকার হলের প্রভাব সেন্সর 0 থেকে 50A ইনপুট, এপক্সি এনক্যাপসুলেটেড হাউজিং
এইচবিসি-এক্স সিরিজ হল প্রভাব সেন্সর
বৈশিষ্ট্য
* বদ্ধ চক্র
* সরবরাহ ভোল্টেজ: ডিসি ± 15V ± 5%
* স্রোতের যোগ্য পরিমাপ: ডিসি, এসি, প্রাথমিক সার্কিট এবং সেকেন্ডারি সার্কিটের মধ্যে গ্যালভানিক বিচ্ছিন্নতার সাথে পালস।
সুবিধাদি
* সহজ স্থাপন
* অনুকূলিতকরণ করা যাবে
* উচ্চ নির্ভুলতা
* খুব ভাল রৈখিকতা
* অপটিমাইজড প্রতিক্রিয়া সময়, কোন সন্নিবেশ ক্ষতি
* কম শক্তি খরচ
* নিম্ন তাপমাত্রা ড্রিফট
* বহিরাগত হস্তক্ষেপ উচ্চ অনাক্রম্যতা
অ্যাপ্লিকেশন
* বৈদ্যুতিন অ্যাপ্লিকেশন অ্যাপ্লিকেশন
* এসি / ডিসি পরিবর্তনশীল-গতি ড্রাইভ
* অবিচ্ছিন্ন শক্তি সরবরাহ (ইউপিএস)
* সুইচড মোড পাওয়ার সাপ্লাই (এসএমপিএস)
* ফোটোভোলটাইক (পিভি) বর্তমান অ্যাপ্লিকেশন
* নতুন শক্তি Combiner বক্স পরিমাপ
* অটোমোবাইল দ্বারা তারের আবেদন
* বৈদ্যুতিক গাড়ির চার্জিং সরঞ্জাম বর্তমান সেন্সিং
* গৃহস্থালী যন্ত্রপাতি ফ্রিকোয়েন্সি রূপান্তর ইলেক্ট্রোম্যাগনেটিক ওয়াটার হিটার বর্তমান পরিমাপ
বৈদ্যুতিক তথ্য:
| HBC10XA | HBC20XA | HBC30XA | HBC50XA | ||
| রেট বর্তমান ইনপুট | 10 | 20 | 30 | 50 | একজন |
| বর্তমান পরিসীমা পরীক্ষা করুন | 20 | 40 | 60 | 100 | একজন |
| অনুপাত সক্রিয় করে | 1000 | 1000 | 1500 | 2500 | টি |
| সেকেন্ড ঘুর প্রতিরোধের | 60 | 60 | 100 | 150 | Ω |
| বর্তমান আউটপুট রেট | 10 ± 0.5% | 20 ± 0.5% | 20 ± 0.5% | 20 ± 0.5% | mA বিদ্যুত |
| সরবরাহ ভোল্টেজ | ± 15 ± 5% | ভী | |||
| বর্তমান অফসেট | ≤ 0.25 ± | mA বিদ্যুত | |||
| বর্তমান ড্রিফট অফসেট | -40 ~ + 85 ℃ ≤ ± 0.5 | mA বিদ্যুত | |||
| রৈখিকতা | ≤ 0.2 ± | % ফাঃ | |||
| শ্রেণী | ≤ 0.7 ± | % | |||
| দ্বি / DT | > 50 | এ / μS | |||
| প্রতিক্রিয়া সময় | <1 | μS | |||
| ব্যান্ডউইথ | ডিসি ~ 200 | kHz | |||
| অন্তরণ ভোল্টেজ | 2.5 | কেভি | |||
| অপারেটিং তাপমাত্রা | -40 ~ + + 85 | ℃ | |||
| সংগ্রহস্থল তাপমাত্রা | -40 ~ + + 105 | ℃ | |||
| পালা | পালা অনুপাত | রেট বর্তমান ইনপুট IPN [এক] | রেট আউটপুট ভোল্টেজ VOUT [v] | প্রি ডিসিআর [মিΩ] | প্রি প্রযোজন [আহ] |
| একক ফেজ | 1 | ± 10 (± 20, ± 30, ± 50) | 2.5 ± 0,625 | 0.05 | 0.025 |
| 2 | ± 5 (± 10, ± 15, ± 25) | 2.5 ± 0,625 | 0.20 | 0.1 | |
| 4 | ± 2.5 (± 5, ± 7.5, ± 12.5) | 2.5 ± 0,625 | 1.00 | 0.4 | |
| তিন ধাপে | 1 | ± 10 (± 20, ± 30) | 2.5 ± 0,625 | 0.05 | 0.025 |
নোট: পণ্য বিশেষ উল্লেখ কাস্টমাইজড করা যাবে
