পণ্যের বিবরণ:
প্রদান:
|
| বর্তমান পরিসীমা: | 5-5000A | আউটপুট: | 0-5A |
|---|---|---|---|
| সঠিকতা: | 0.5,1.0,3.0 | স্পেসিফিকেশন: | স্প্লিট কোর |
| মধ্যম অন্তরণ: | Epoxy রজন | স্বনির্ধারিত: | "হ্যাঁ" |
| লক্ষণীয় করা: | বিভক্ত কোর সিটি,বিভক্ত কোর বর্তমান সেন্সর |
||

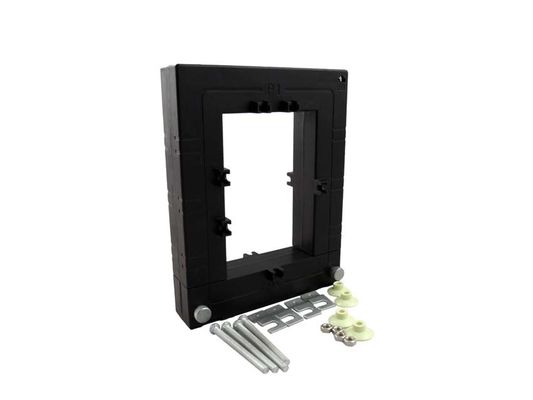

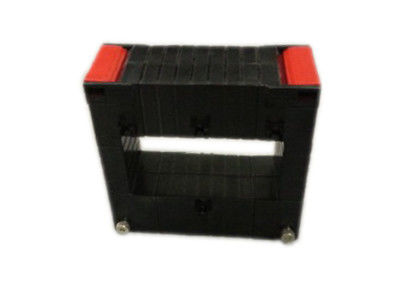

এসসিটিকে 1৩১ সিরিজ বৈদ্যুতিক উচ্চ ফ্রিকোয়েন্সি স্প্লিট কোর স্টিল কারেন্ট ট্রান্সফর্মারগুলি 5 থেকে 5000 এ ইনপুট সহ
আবেদন
নতুন বা ইতিমধ্যে বিদ্যমান নেট ওয়ার্কগুলিতে তাদের ইনস্টলেশন সুবিধার্থে SCTK731 সিরিজের রেট্রো-ফিট (স্প্লিট-কোর) বর্তমান ট্রান্সফর্মারটি বিশেষভাবে ডিজাইন করা হয়েছে। এগুলি কোনও কেবল বা বাস-বার সার্কিট না খুলে ইনস্টল করা যেতে পারে। সিটি-র সেকেন্ডারি ওয়াইন্ডিং জুড়ে একটি অভ্যন্তরীণ নির্ভুলতা প্রতিরোধক একটি কম নিরাপদ সরবরাহ করে
ভোল্টেজ আউটপুট। এটি সময় এবং ইনস্টলেশন ব্যয় বাঁচাতে পারে।
বৈদ্যুতিক তারের এবং সরঞ্জামগুলির জন্য বর্তমান পরিমাপ, নিরীক্ষণ এবং সুরক্ষা electric বৈদ্যুতিক মোটর, আলো, এয়ার সংক্ষেপক, গরম এবং বায়ুচলাচল ব্যবস্থা, শীতাতপ নিয়ন্ত্রণ সরঞ্জাম এবং অটোমেশন নিয়ন্ত্রণ সিস্টেমের জন্য বর্তমান এবং শক্তি পরিমাপ urrent বর্তমান, শক্তি এবং শক্তি নিরীক্ষণ ডিভাইস।
বৈশিষ্ট্য
বৈদ্যুতিক প্যারামিটার
| ফ্রিকোয়েন্সি | 50-400Hz |
| রেটেড ইনপুট | 5A-5000A |
| দুরত্ব পরিমাপ করা | 5% ইন-130% ইন |
| উৎপাদনের হার | 0-5A |
| অনুপাত | ≤ ± 0.5% |
| ফেজ কোণ | ± 30 মিনিট |
| অস্তরক শক্তি | 2.5KV / 1mA / 1min |
| অন্তরণ প্রতিরোধের | DC500V / 100MΩmin |
মেকানিকাল প্যারামিটার
| কেস | পিসি / UL94-V0 |
| ঢেরা | পিসি |
| মূল | সিলিকন ইস্পাত |
| অভ্যন্তরীণ গঠন | epoxy |
| নির্মাণ | স্ক্রু |
| অপারেটিং টেম্প | -25 ℃ ~ + + 75 ℃ |
| অপারেটিং আর্দ্রতা | ≤85% |
| আউটপুট সংযোগ | প্রান্তিক |
নির্বাচন টাইপ করুন
| পি / এন | রেটেড ইনপুট (ক) | আউটপুট (ক) | সঠিকতা | আয়তন (মিমি) | |||||||||
| একজন | বি | সি | ডি | ই | এফ | জি | এইচ | আমি | |||||

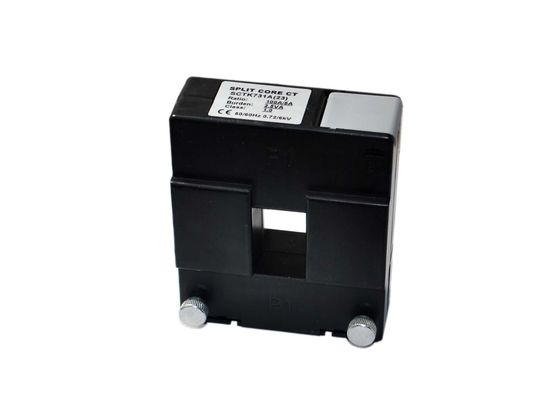

| SCTK731A (23) | 100-400A | 1A / 5A | 0.5,1.0,3.0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B (58) | 250-1000A | 1A / 5A | 0.5,1.0,3.0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C (88) | 250-1000A | 1A / 5A | 0.5,1.0,3.0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D (812) | 500-1500A | 1A / 5A | 0.5,1.0,3.0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E (814) | 600-5000A | 1A / 5A | 0.5,1.0,3.0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F (816) | 800-5000A | 1A / 5A | 0.5,1.0,3.0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G (36) | 100-3000A | 1A / 5A | 0.5,1.0,3.0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H (513) | 100-4000A | 1A / 5A | 0.5,1.0,3.0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
নোট: পণ্য বিশেষ উল্লেখ কাস্টমাইজড করা যাবে
