পণ্যের বিবরণ:
প্রদান:
|
বর্তমান পরিসীমা: | 5 ~ 3000A | আউটপুট: | 0-5A / 0-10V (এসি) |
---|---|---|---|
শ্রেণী: | 0.2,0.5,1.0 | আউটপুট মোড: | সীসা আউটপুট |
ক্ল্যাম্পিং তারের ব্যাস: | 25mm-100mm | স্বনির্ধারিত: | "হ্যাঁ" |
লক্ষণীয় করা: | বিভক্ত কোর সিটি,বিভক্ত কোর টাইপ বর্তমান ট্রান্সফরমার |

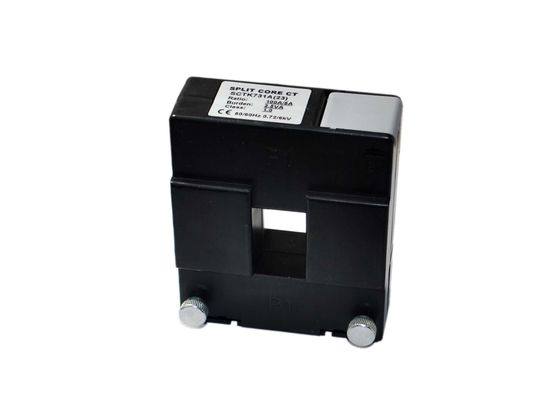

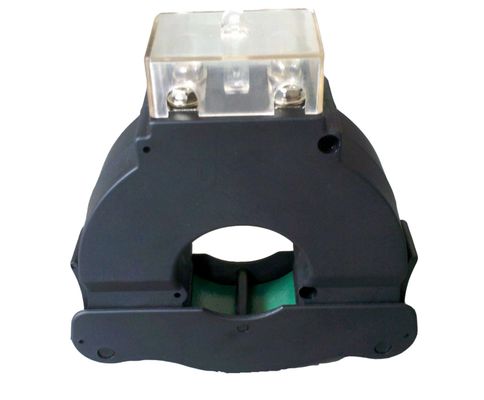

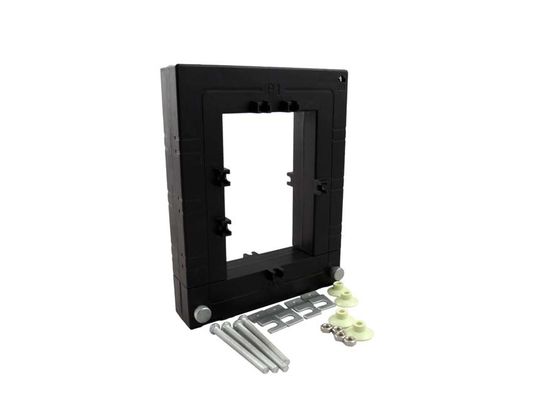

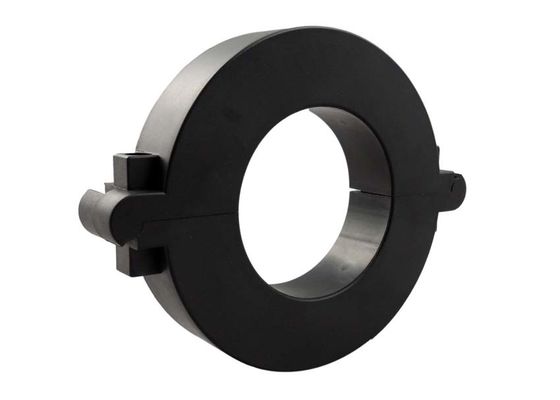

SCTK662 সিরিজ উল শংসাপত্রিত স্প্লিট কোর বর্তমান ট্রান্সফরমার উচ্চ নির্ভুলতা সিটি, 5-3000A ইনপুট
এসসিটিকে 6262২ সিরিজের স্প্লিট-কোর বর্তমান ট্রান্সফরমার সংবেদনশীল প্রাথমিক বর্তমান থেকে মাধ্যমিকের মধ্যে 0 ভি -10 ভি এবং 0 এমএ-500 এমএ অফার করে। মিটারের অভ্যন্তরে গৌণ সিটি ব্যবহার না করে, ব্যবহারকারীরা উচ্চ নির্ভুলতার মিটারিং অ্যাপ্লিকেশনের জন্য সরাসরি এসসিটিকে 6262২ সিরিজটিকে মিটারের সাথে সংযুক্ত করে। এটি কেবলমাত্র প্রাথমিক সিটি পরিবর্তন করে বিভিন্ন বর্তমান রেটিংয়ের জন্য এক মিটার গৃহীত করতে সক্ষম করে যাতে এটি কমপ্যাক্ট মিটারের নকশা তৈরি করে এবং উন্নয়নশীল ব্যয় হ্রাস করে। এছাড়াও, ওভার-ভোল্টেজ সুরক্ষা সার্কিট নিরাপদ, দ্রুত এবং সাশ্রয়ী মূল্যের ইনস্টলেশন সরবরাহের জন্য অন্তর্ভুক্ত।
বৈশিষ্ট্য
বৈদ্যুতিক প্যারামিটার
ফ্রিকোয়েন্সি | 50-400Hz |
রেটেড ইনপুট | 5A-3000A |
দুরত্ব পরিমাপ করা | 5% ইন-130% ইন |
উৎপাদনের হার | 0-10V (এসি) বা 0-5 এ |
অনুপাত | ± ± 0.2% |
ফেজ কোণ | ± 10 মিনিট |
অস্তরক শক্তি | 2.5KV / 1mA / 1min |
অন্তরণ প্রতিরোধের | DC500V / 100MΩmin |
মেকানিকাল প্যারামিটার
কেস | পিসি / UL94-V0 |
ঢেরা | PBT |
মূল | সিলিকন ইস্পাত |
অভ্যন্তরীণ গঠন | epoxy |
নির্মাণ | টাই |
অপারেটিং টেম্প | -25 ℃ ~ + + 75 ℃ |
অপারেটিং আর্দ্রতা | ≤85% |
আউটপুট সংযোগ | UL1015 22AWG ওয়্যার (টুইনস্টেড তার) 2.5 মি |
নির্বাচন টাইপ করুন
পি / এন | রেটেড ইনপুট (ক) | আউটপুট (এমএ / ভি) | সঠিকতা | আয়তন (মিমি) | ||||||
Φ | একজন | বি | সি | ডি | ই | |||||
SCTK662A-025 | 5-400A (5,100,250,400A) | 0-200mA 0-10V | 0.2,0.5,1.0 | 25 | 98 | 70 | 22 | 16 | 30 | |
SCTK662B-045 | 50-1000A (50,250,400,1000A) | 0-500mA 0-10V | 0.2,0.5,1.0 | 45 | 128 | 98 | 26 | 16 | 32 | |
SCTK662C-065 | 100-1500A (100,800,1000,1500A) | 0-500mA 0-10V | 0.2,0.5,1.0 | 65 | 148 | 118 | 26 | 16 | 34 | |
SCTK662D-080 | 500-2000A (500,1000,1500,2000A) | 0-500mA 0-10V | 0.2,0.5,1.0 | 80 | 164 | 132 | 28 | 16 | 36 | |
SCTK662E-100 | 800-3000A (800,1000,2500,3000A) | 0-600mA 0-10V | 0.2,0.5,1.0 | 100 | 194 | 162 | 30 | 16 | 38 |
নোট: পণ্য বিশেষ উল্লেখ কাস্টমাইজড করা যাবে
